Станок сверлильно-фрезерный MMD-30LV в Москве

171 094 ₽ за шт
- +
В кредит
Артикул: -
(0)
Характеристики
Производитель
Производство
Китай
Напряжение В
220
Вес, кг
230
Тип товара
Станок
Комплектация
  • Комплект инструмента для обслуживания
  • Станок в сборке
  • Инструкция
Габариты Д*Ш*В (мм)
850х890х1120

Технические характеристики

MMD - 30LV

Двигатель

1,1 кВт 220 В

Макс.диаметр рассверливания в стали, мм

32

Макс. размер торцевой фрезы, мм

76

Макс. размер концевой фрезы, мм

20

Ход пиноли, мм

50

Конус шпинделя

MT3 or R8

Расстояние от оси шпинделя до колонны, мм

180

Расстояние от оси шпинделя до стола, мм

470

Наклон фрезерной головки

± 90°

Кол-во скоростей

2

Скорости шпинделя, об/мин

50-2250

Длина стола

840

Ширина стола, мм

210

Ход оси Х, мм

580

Ход оси Y, мм

205


Обзор станка

MetalMaster MMD - 30LV

Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.

MetalMaster MMD - 30LV

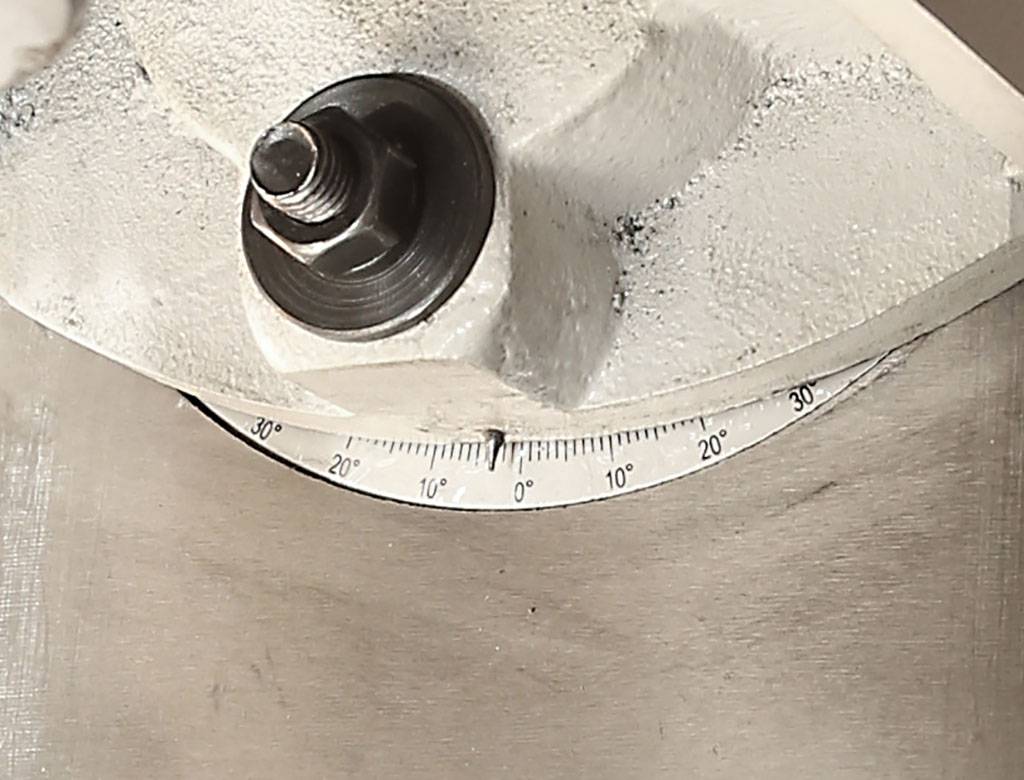

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке.

MetalMaster MMD - 30LV

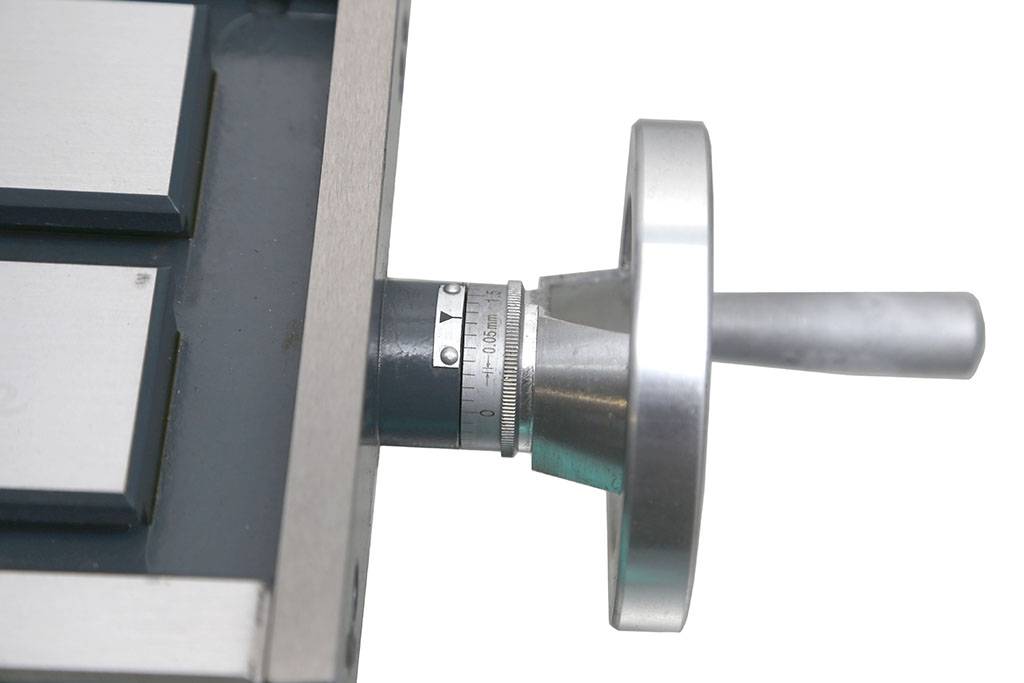

Все рукоятки оснащены четкими и удобными лимбами.

MetalMaster MMD - 30LV

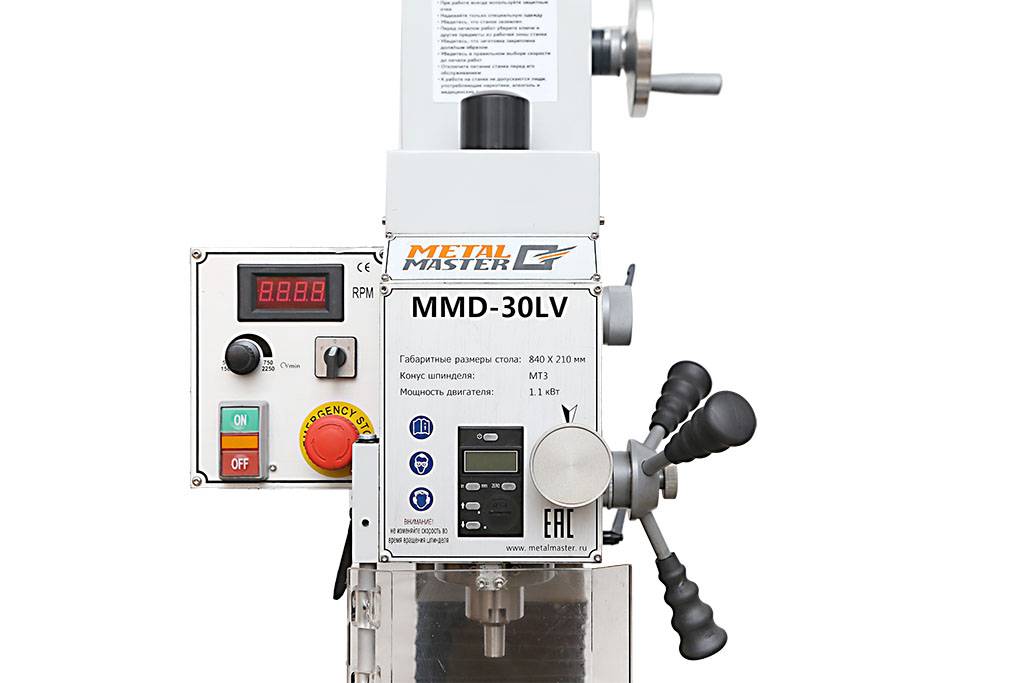

Ручка управления 2 диапозонов скоростей шпинделя.

MetalMaster MMD - 30LV

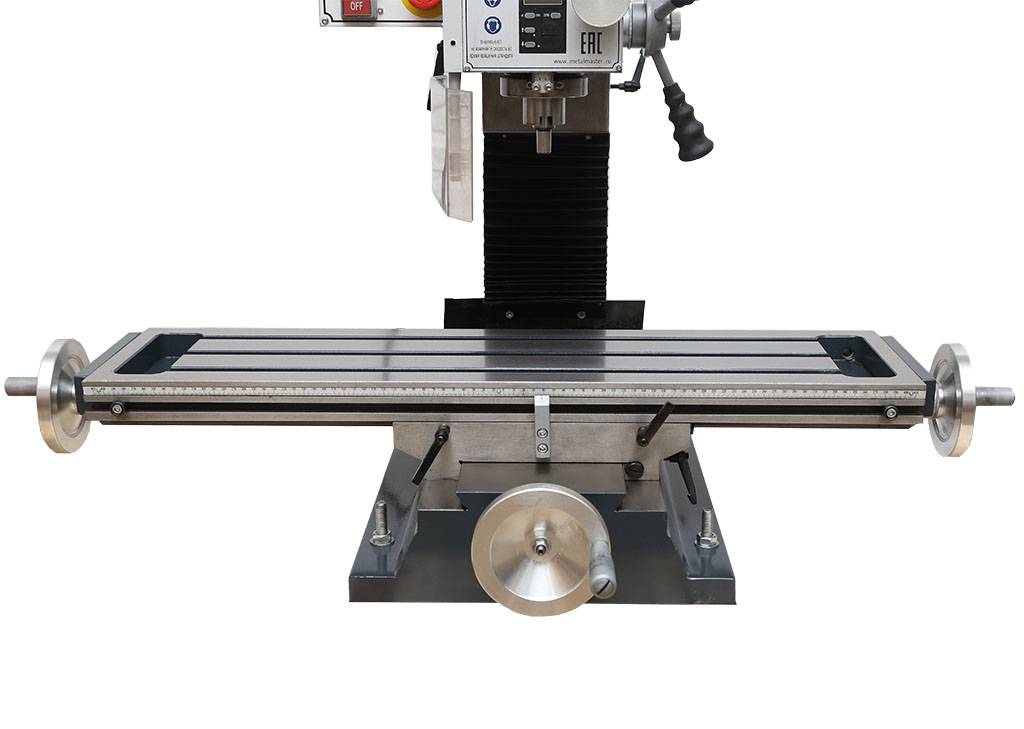

Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».

MetalMaster MMD - 30LV

Максимальный ход пиноли - 50 мм.

MetalMaster MMD - 30LV

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

MetalMaster MMD - 30LV

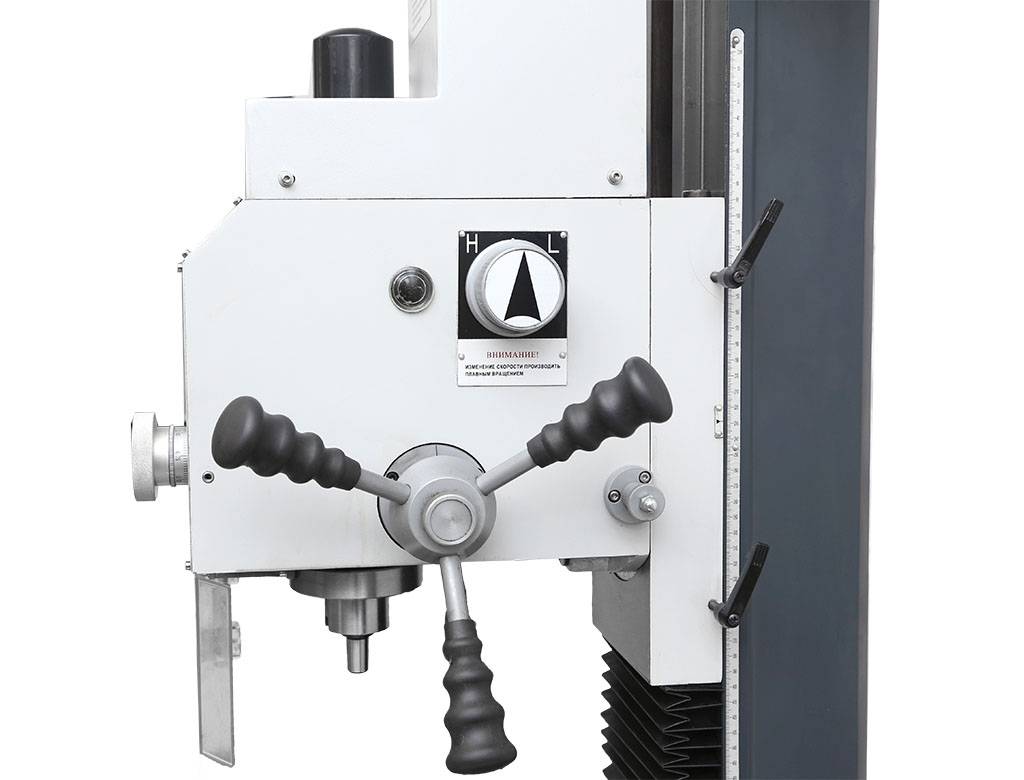

Вертикальный шпиндель снабжен звездчатой рукояткой.

MetalMaster MMD - 30LV

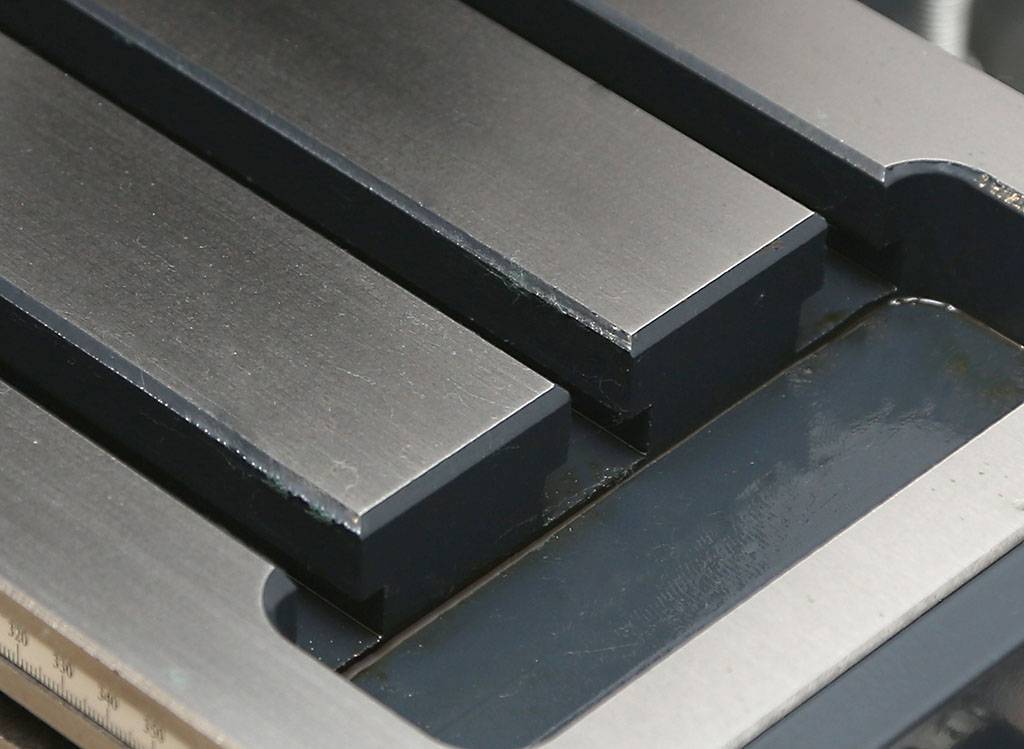

Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования.

MetalMaster MMD - 30LV

Положение стола по каждой оси фиксируется стопорными ручками.

Конструкция станка METAL MASTER MMD - 30LV предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и оснащены пресс-масленками.

Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.

Преимущества:

  • Мощный двигатель, рассчитанный на непрерывную работу
  • Привод главного движения станка реализует вращение шпинделя в 2 диапазонах от 50 до 2250 об/мин, количество оборотов шпинделя в данных границах выбирается бесступенчато путем поворота соответствующей ручки на корпусе станка
  • Линейные перемещения пиноли отображаются на хорошо читаемых линейках с миллиметровой шкалой, а также дублируются на цифровом индикаторе
  • Большой прецизионный крестовый стол
  • Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки
  • Наклон фрезерной головки  ± 90°
  • Точное перемещение пиноли шпинделя
  • Прочная чугунная стойка
  • Быстро регулируемый упор глубины сверления
