MetalTec SD 703M Электроэрозионный сверлильный станок (Супердрель)

Диаметр электродов, мм 0,3 – 3,0
Размер рабочего стола, мм 320 * 440
Перемещение по осям X и Y, мм 300 * 400

Подробнее

Цена

497 037 ₽/шт

Мало

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Купить в кредит Купить в лизинг

в Москве от 1 рабочего дня

Все товары MetalTec Все товары категории

Производитель

MetalTec

Производство

Китай

Гарантия

1 год

Комплектация

СТАНОК В СБОРЕ 1 шт
ПАНЕЛЬ УПРАВЛЕНИЯ 1 шт
НАСОС ВЫСОКОГО ДАВЛЕНИЯ 1 шт
НАПРАВЛЯЮЩИЕ ФИЛЬЕРЫ ДЛЯ ЭЛЕКТРОДА Ø 0,5ММ 1 шт
НАПРАВЛЯЮЩИЕ ФИЛЬЕРЫ ДЛЯ ЭЛЕКТРОДА Ø 1,0ММ 1 шт
НАПРАВЛЯЮЩИЕ ФИЛЬЕРЫ ДЛЯ ЭЛЕКТРОДА Ø 1,2ММ 1 шт
НАПРАВЛЯЮЩИЕ ФИЛЬЕРЫ ДЛЯ ЭЛЕКТРОДА Ø 1,3ММ 1 шт
НАПРАВЛЯЮЩИЕ ФИЛЬЕРЫ ДЛЯ ЭЛЕКТРОДА Ø 3,0ММ 1 шт
НАБОР ЭЛЕКТРОДОВ ДЛЯ РЕЗКИ 0,5ММ 50 шт
НАБОР ЭЛЕКТРОДОВ ДЛЯ РЕЗКИ 1,0ММ 50 шт
НАБОР ЭЛЕКТРОДОВ ДЛЯ РЕЗКИ 1,2ММ 50 шт
НАБОР ЭЛЕКТРОДОВ ДЛЯ РЕЗКИ 1,3ММ 50 шт
НАБОР ЭЛЕКТРОДОВ ДЛЯ РЕЗКИ 3,0ММ 50 шт
НАБОР ЭЛЕКТРОДОВ ДЛЯ РЕЗКИ 0,5ММ 50 шт
НАБОР ИНСТРУМЕНТОВ ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА 1 шт
ПАСПОРТ СТАНКА

Описание и характеристики

MetalTec SD 703M на YouMet — электроэрозионный сверлильный станок с ЧПУ для высокоточного сверления глубоких отверстий малого диаметра в токопроводящих материалах. Оборудование применяется в инструментальном производстве, авиационной промышленности, изготовлении пресс-форм, штампов, турбинных лопаток и деталей сложной геометрии.

Станок использует технологию EDM (Electrical Discharge Machining) — электроэрозионную обработку, при которой материал удаляется электрическими импульсами без механического контакта инструмента с заготовкой. Это позволяет обрабатывать закалённые стали, титан, твёрдые сплавы и другие труднообрабатываемые материалы с высокой точностью и минимальными деформациями.

Полные технические характеристики MetalTec SD 703M

Характеристика	Значение
Тип оборудования	Электроэрозионный сверлильный станок (супердрель)
Модель	MetalTec SD 703M
Технология обработки	EDM / электроэрозионное сверление
Диаметр электродов	0,3–3,0 мм
Максимальная длина электрода	400 мм
Размер рабочего стола	320 × 440 мм
Перемещение по оси X	300 мм
Перемещение по оси Y	400 мм
Ход шпинделя	300 мм
Ход сервопривода шпинделя	270 мм
Расстояние между направляющей и столом	360 мм
Высота рабочего стола	920 мм
Максимальный вес заготовки	250 кг
Скорость вращения оси R	20–120 мм/мин
Максимальная скорость сверления	до 70 мм/мин
Точность позиционирования	0,005 мм
Рабочая жидкость	Вода / СОЖ
Объём бака	25 л
Рабочее давление	7 МПа
Максимальный ток обработки	30 А
Потребляемая мощность	3,5 кВт
Электропитание	380 В / 50 Гц
Габариты	1060 × 750 × 1700 мм
Масса станка	650 кг
Страна производства	Китай
Гарантия	12 месяцев

Преимущества MetalTec SD 703M

Высокая точность EDM-сверления;
Обработка закалённых металлов;
Глубокие отверстия малого диаметра;
Минимальное механическое воздействие;
Подходит для серийного и единичного производства;
Низкий процент брака;
Высокое качество поверхности;
Работа с тонкостенными деталями;
Простое обслуживание;
Совместимость с EDM-комплексами MetalTec.

Сравнение моделей супердрелей MetalTec

Параметр	MetalTec SD 703M	Аналогичные бюджетные EDM-супердрели	Профессиональные EDM-системы
Диаметр электродов	0,3–3,0 мм	0,5–3,0 мм	0,15–6,0 мм
Точность позиционирования	0,005 мм	0,01–0,02 мм	до 0,002 мм
Максимальная глубина	200:1	100:1	300:1
Тип управления	ЧПУ / сервопривод	полуавтомат	промышленное ЧПУ
Обработка закалённых сталей	Да	Ограниченно	Да
Скорость сверления	до 70 мм/мин	до 40 мм/мин	до 120 мм/мин
Стоимость	Средний сегмент	Бюджетный	Премиальный
Назначение	Производство и инструментальные цеха	Небольшие мастерские	Крупное промышленное производство

Конструктивные особенности

	МОЩНАЯ ЧУГУННАЯ СТАНИНА Литая станина из серого чугуна, обеспечивает необходимую жесткость и устойчивость к вибрации, при работе с тяжелыми заготовками.

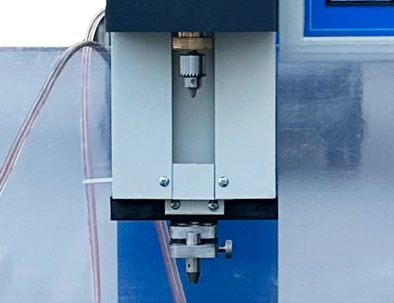

	УЗЕЛ СВЕРЛЕНИЯ Рабочий инструмент (электрод) надежно зажимается в сверлильном патроне и пропускается через направляющую фильеру, таким образом обеспечивается постоянная вертикальная подача проволоки в зону резания.
	СЕРВОДВИГАТЕЛЬ ПО ОСИ Z Точность позиционирования по оси Z обеспечивает установленный экономичный серводвигатель, который позволяет получать отверстия нужной глубины за один цикл сверления.

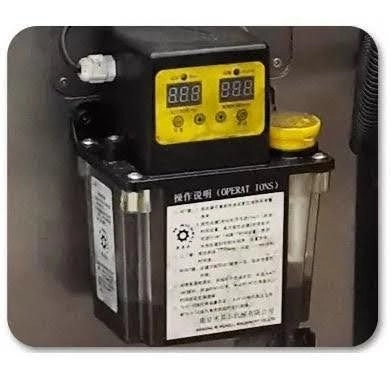

	ЦЕНТРАЛИЗОВАННАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Надежная работа станка на протяжении всего срока эксплуатации обеспечивается автоматической системой смазки.

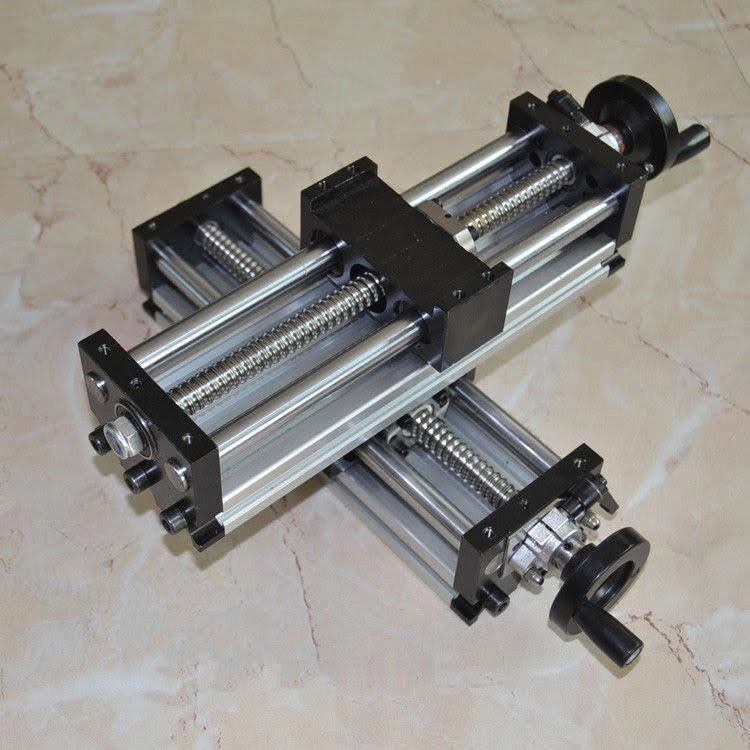

	ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ Линейный тип направляющих устанавливается на данную серию оборудования и имеет ряд преимуществ: точность позиционирования, простой способ установки, легкость обслуживания и ремонтопригодность.
	РЕЦИРКУЛЯЦИОННЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ Вымывание крошки и прочих остатков материала из зоны резания заготовки и формирование стабильной среды для получения высоких показателей шероховатости поверхности используется насос высокого давления подачи рабочей жидкости.

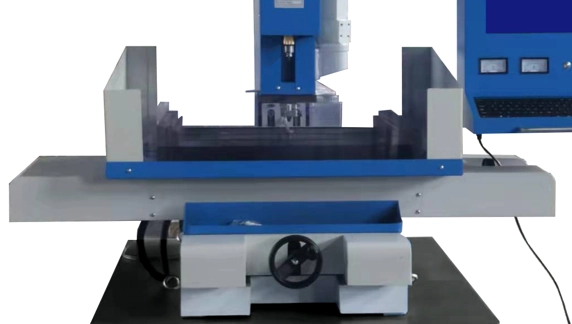

	СТАЦИОНАРНАЯ ЗАЩИТА Защитный экран предохраняет от разбрызгивания жидкости охлаждения и сохраняет узлы станка и пространство вокруг сухим и чистым
	СИСТЕМА УПРАВЛЕНИЯ Удобная панель управления, установленную рядом с рабочей зоной станка, позволяет вносить необходимые корректировки оператором в процесс обработки материала.

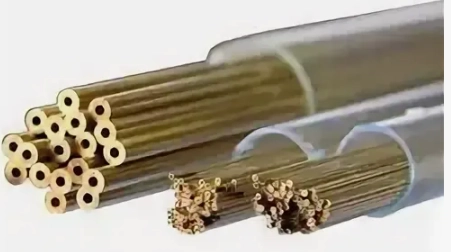

	РЕЖУЩИЙ ИНСТРУМЕНТ Расширенный комплект поставки состоит из 250 электродов и 5 рубиновых фильер, используется для запуска и дальнейшей работы оборудования.

Электроэрозионная обработка (EDM) - это управляемый процесс резки металла, который используется для удаления металла с помощью электроискровой эрозии. В этом процессе электрическая искра используется в качестве режущего инструмента для придания готовой детали желаемой формы.

Основное преимущество электроэрозионной обработки заключается в ее возможном использовании для любого материала, если он является токопроводящим. Таким образом, можно обрабатывать детали из карбида вольфрама или титана, которые трудно обрабатывать традиционными методами резания.

Преимуществом электроэрозионной обработки является отсутствие грубого механического воздействия на приложенную заготовку, а значит хрупкие контуры легче создать из материала. EDM также позволяет создавать формы и глубины, которые невозможно достичь с помощью режущего инструмента.

Глубокая обработка, при которой отношение длины инструмента к диаметру будет существенным - является обычным применением для электроэрозионного оборудования. Острые внутренние углы, глубокие ребра и узкие пазы в этом и заключаются особенности электроэрозионной обработки. Значимым аргумент в пользу использования электроэрозионной обработки – чистота поверхности.

Область применения:

Станок применяется для получения глубоких отверстий в заготовках диаметром от 0,3 до 3 мм и отношении глубины к диаметру 200 : 1 состоящих из токопроводящих материалов;
Зубчатые передачи, шестерни, звёздочки, венцы, зубчатые и храповые рейки – сверление технологических отверстий для дальнейшей обработки на станках электроэрозионных MetalTec серии DK77 и SL.
Труднообрабатываемые материалы: закалённая сталь, твёрдый сплав, алюминий, титан, магниты, тонкостенные детали

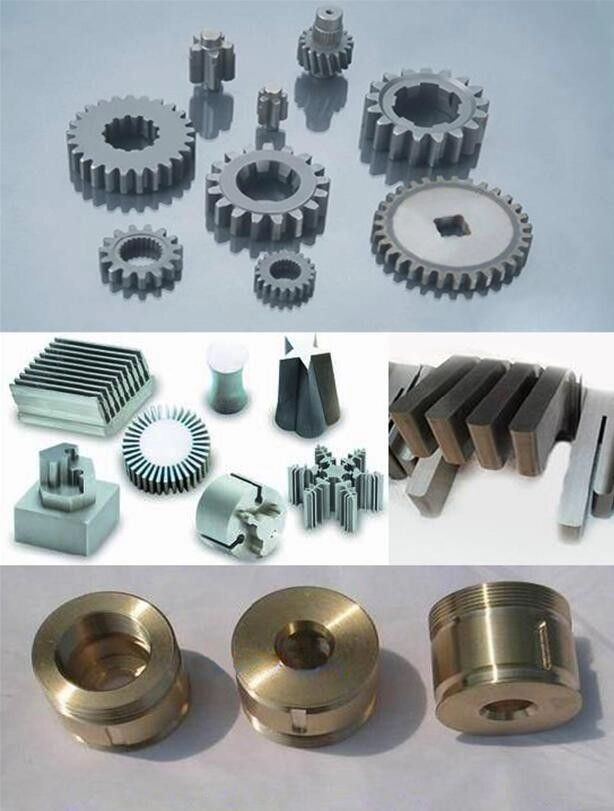

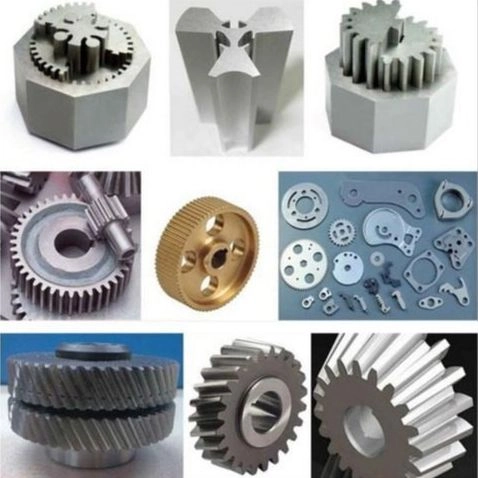

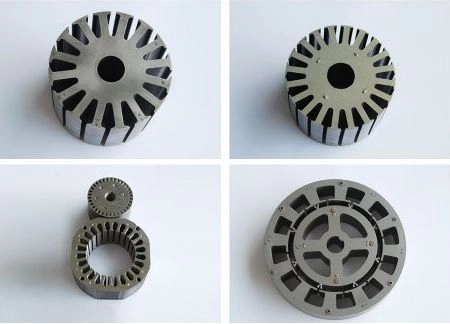

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

РЭ 703M (DD 703) рев.02 утв.23.05.2025 3,2 мб

Отзывы

Нет оценок

Оставить отзыв

Загрузка отзывов...

Задать вопрос

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Задать вопрос

Вопрос *

Ваше имя *

Телефон *

E-mail

Я согласен на обработку персональных данных

* — Обязательные поля

Доставка

Вопросы и ответы

Как заказать и получить оборудование через youmet.ru?

Чтобы купить электроэрозионный станок, оставьте заявку на сайте youmet.ru или свяжитесь с менеджером по телефону. Доставка оборудования осуществляется по России транспортными компаниями.

Какие требования к электропитанию у MetalTec SuperDrel?

Для достижения заявленных характеристик SuperDrel подключают к трехфазной сети напряжением 380 В с частотой 50 Гц. Потребляемая мощность оборудования составляет 3,5 кВт.

В чем преимущества MetalTec SuperDrel перед аналогами?

Станок MetalTec SuperDrel компактный, у него простая конструкция. Он обеспечивает высокую скорость обработки (до 70 мм/мин) и качество получаемой поверхности.

Какие расходные материалы применяются к MetalTec SuperDrel?

Для работы электроэрозионного сверлильного станка необходимы трубчатые электроды (обычно из латуни или меди) и рабочая жидкость – деионизированная вода. Также к расходникам относятся фильтры для системы очистки жидкости и керамические направляющие для электродов.

Как осуществляется обслуживание электроэрозионного сверлильного станка?

Обслуживание MetalTec сводится к своевременной замене фильтров в системе подачи рабочей жидкости, проверке состояния направляющих и чистке рабочего стола от продуктов эрозии.

Какие параметры отверстий можно получить на MetalTec SuperDrel?

Характеристики SuperDrel позволяют получать углубления диаметром от 0,3 до 3,0 мм. При этом глубина сверления может достигать 400 мм. Точность позиционирования у станка составляет 0,005 мм.

Для каких задач подходит MetalTec SuperDrel?

Электроэрозионный сверлильный станок справляется с созданием стартовых отверстий для проволочной резки, калиброванных каналов малого диаметра и глубоких проходов в деталях сложной формы. Модель применяют в инструментальном производстве, при изготовлении пресс-форм, штампов.

В чем особенности этого электроэрозионного сверлильного станка?

Станок удаляет материал с помощью электрических разрядов, а не механического резания. Такой принцип позволяет работать с закаленной сталью, титаном и твердыми сплавами, без деформации заготовки. У модели есть ЧПУ для точного позиционирования и серийного производства деталей.
