Блоки монтажные с крюком
Скачать прайс-лист
- Грузоподъемность, т 10
- Кол-во роликов, шт 1
- Откидная щека Да
- Грузоподъемность, т 2
- Кол-во роликов, шт 2
- Диаметр каната, мм 7,7-11,0
- Высота упаковки, мм 98
- Ширина упаковки, мм 116
- Глубина упаковки, мм 318
- Высота упаковки, мм 98
- Ширина упаковки, мм 116
- Глубина упаковки, мм 318
- Грузоподъемность, т 10
- Кол-во роликов, шт 2
- Диаметр каната, мм 17,0-20,0
- Грузоподъемность, т 5
- Кол-во роликов, шт 2
- Диаметр каната, мм 12,5-15,5
- Грузоподъемность, т 10,0
- Кол-во роликов, шт 2
- Диаметр каната, мм 17,0-20,0
- Грузоподъемность, т 1
- Кол-во роликов, шт 2
- Диаметр каната, мм 6,2-7,7
- Грузоподъемность, т 5
- Кол-во роликов, шт 2
- Диаметр каната, мм 12,5-15,5
- Грузоподъемность, т 2,0
- Кол-во роликов, шт 2
- Диаметр каната, мм 5,3
- Откидная щека Нет
- Грузоподъемность, т 3,2
- Кол-во роликов, шт 3
- Диаметр каната, мм 7,7-11,0
- Грузоподъемность, т 1,0
- Кол-во роликов, шт 2
- Диаметр каната, мм 6,2-7,7
- Грузоподъемность, т 1
- Кол-во роликов, шт 2
- Диаметр каната, мм 6,2-7,7
- Высота упаковки, мм 130
- Ширина упаковки, мм 240
- Глубина упаковки, мм 550
- Грузоподъемность, т 5
- Кол-во роликов, шт 1
- Диаметр каната, мм 15,5-18,5
- Грузоподъемность, т 3,2
- Кол-во роликов, шт 2
- Диаметр каната, мм 11,0-14,0
- Грузоподъемность, т 3,2
- Кол-во роликов, шт 2
- Диаметр каната, мм 11,0-14,0
-
Быстрый просмотр -
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотрВ наличии: Мало36 686 ₽
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотрВ наличии: Мало260 873 ₽
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр

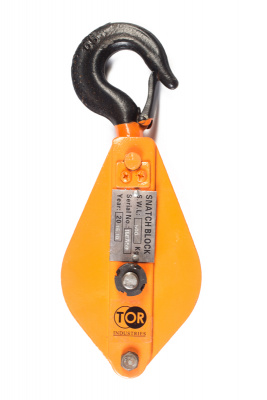

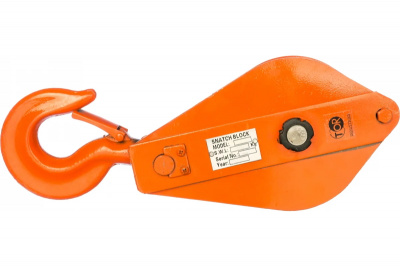

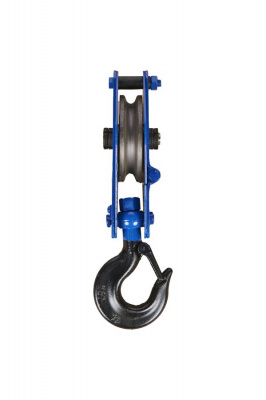

Монтажный блок с крюком для быстрого включения в подъёмную систему
Оснастка навешивается на опору за крюк и сразу готова к работе. Она меняет направление троса, а в составе полиспаста уменьшает усилие на лебёдке. Поэтому её применяют при такелаже оборудования и монтаже конструкций. Крюковое крепление ускоряет сборку: блоки монтажные с крюком включают в схему без разборки точки подвеса.
Как устроен крюковой подвес и чем отличаются варианты фиксации
Ролик с канавкой под трос посажен на ось между двумя щеками и вращается на подшипнике, что даёт плавный ход. Сверху крюк, чаще вертлюжный: он проворачивается и уменьшает закручивание стропа. На зеве стоит предохранительная защёлка.
Способ заправки каната зависит от щёк:
- глухая обойма — трос заводят с торца, протягивая по всей длине;
- откидная щека — пластина отводится, и канат укладывают в ручей средней частью, без расплётки конца.
Откидная щека экономит время при частой перестановке.
Подбирают оснастку по трём параметрам:
● масса поднимаемого груза — номинал берут с запасом над рабочей нагрузкой;
● диаметр троса — должен совпадать с шириной ручья, иначе канат мнётся о кромки канавки;
● интенсивность — на разовый подъём хватает одного ролика, на постоянную тягу берут модели по количеству роликов от двух.
Серийные изделия закрывают типовой диапазон:
|
Грузоподъёмность |
Диаметр каната |
Число роликов |
|
0,5–1 т |
6–11 мм |
1 |
|
2–3,2 т |
12–15 мм |
1–2 |
|
5–10 т |
16–25 мм |
2–3 |
Установка блока в систему: проверка крюка и направления тяги
Крюк заводят в проушину так, чтобы нагрузка легла на тело, а не на вершину зева, и закрывают защёлку. Ориентацию выставляют по направлению тягового усилия: линия от точки подъёма к лебёдке проходит через плоскость ролика. Перекос уводит трос на реборду и ускоряет износ.
Перед подъёмом проводят осмотр. Браковочные признаки:
● разгиб зева сверх нормы браковки (обычно 10%) или трещины в теле крюка;
● выработка ручья ролика, задиры, подклинивание на оси;
● люфт подшипника, скрежет при вращении;
● деформация щёк, нерабочая защёлка.
При любом признаке узел снимают с эксплуатации. Исправную оснастку держат в сухом месте и периодически смазывают ось, а результат осмотра заносят в журнал.
Вопросы и ответы
При разгибе или трещинах, выработке ручья, люфте подшипника, деформации щёк. Эксплуатацию прекращают; ремонт или списание — по документации изготовителя.
Вертлюжный крюк под натяжением разворачивается по линии усилия, но ориентацию и закрытие защёлки проверяют до подъёма.
Предпочтительна штатная проушина. Навеска на другой элемент допустима только после проверки его несущей способности; усилие должно идти на тело крюка, острые кромки прокладывают.
Да. Она держит строп в зеве и не даёт ему выскочить при рывке. Без исправной защёлки к работе не допускают.
Диаметр и тип каната подбирают по паспорту под профиль ручья. В канавку канат должен ложиться свободно, но без большого зазора.
Крюк навешивается на готовую опору и так же быстро снимается. Оснастку легко переставить, не разбирая остальную схему.
-
