Пульты управления для лебедок
Скачать прайс-лист
- Исполнение IP65
- Кнопки, шт 2
- Напряжение 380 В
- Исполнение IP65
- Кнопки, шт 2
- Напряжение 220 В
- Исполнение IP65
- Кнопки, шт 2
- Напряжение 220 В
- Исполнение IP65
- Кнопки, шт 6
- Температурный режим -40+85°С
control panel, 220 В)
-
Быстрый просмотр -
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотрВ наличии: Достаточно287 311 ₽
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотрВ наличии: Много10 295 ₽
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотрВ наличии: Мало211 317 ₽
Пульт управления для лебедки — устройство, без которого невозможна точная, безопасная эксплуатация подъёмного оборудования.
Виды пультов управления для лебедок: проводные, радиопульты, мультиканальные
Рынок предлагает несколько конструктивных решений — выбор определяется условиями площадки, дистанцией управления, требованиями к мобильности оператора. Каждый тип имеет свою область применения.

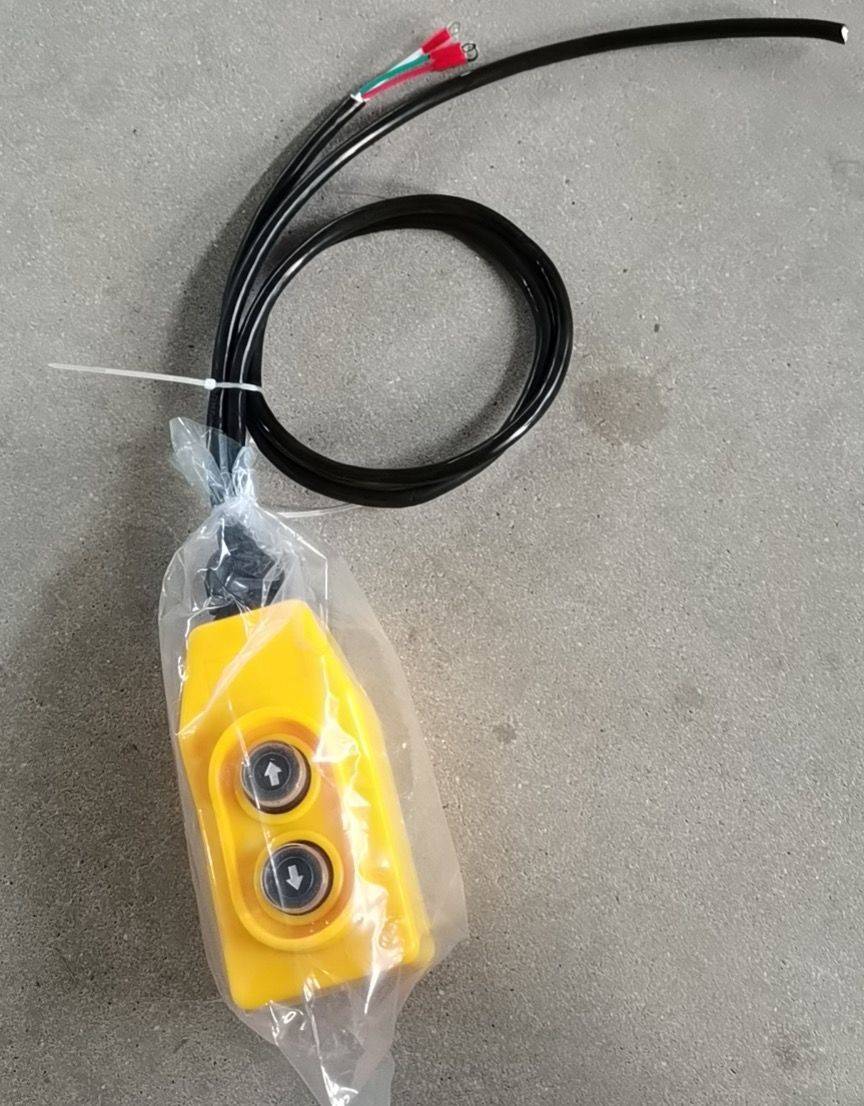

· Проводные пульты — подключаются кабелем к блоку управления лебёдкой, не зависят от радиопомех, обеспечивают стабильный сигнал, применяются на стационарных установках.
· Радиопульты — передают команды по беспроводному каналу на частотах 433 МГц, 868 МГц или 2,4 ГГц, дают оператору свободу перемещения, актуальны на строительных объектах, в шахтах, на судах.
· Мультиканальные пульты — управляют несколькими лебёдками или механизмами одновременно с одного передатчика, сокращают число устройств на объекте, снижают риск путаницы команд.
· Комбинированные системы — совмещают проводной, беспроводной режимы, переключаются в зависимости от ситуации, используются там, где требуется резервирование канала связи.
· Пульты на базе ПЛК — интегрируются в автоматизированные линии, принимают команды от программируемых контроллеров, поддерживают протоколы Modbus, CAN, Profibus.
Правильный выбор типа устройства определяет удобство работы, уровень безопасности, стоимость обслуживания на весь срок эксплуатации.
Ключевые характеристики: количество каналов управления, степень защиты (IP), кнопочные схемы
Технические параметры пульта напрямую влияют на то, в каких условиях он сохранит работоспособность, насколько точно оператор контролирует механизм.
· Количество каналов — однoканальные пульты управляют одним направлением движения, многоканальные (4, 6, 8, 12 каналов) позволяют одновременно контролировать несколько функций: подъём, опускание, перемещение тележки, изменение скорости.
· Степень защиты IP — IP54 допустима в закрытых помещениях с умеренной пылью, IP65 защищает от струй воды, IP67 выдерживает кратковременное погружение, IP68 применяется в условиях постоянного контакта с водой.
· Кнопочные схемы — стандартные схемы включают кнопки «вверх/вниз», аварийный стоп, выбор скорости; схемы с джойстиком дают пропорциональное управление, что критично при точном позиционировании груза.
· Рабочая температура — промышленные пульты сохраняют работоспособность в диапазоне от −20 °C до +55 °C, арктическое исполнение допускает −40 °C.
· Материал корпуса — ABS-пластик подходит для лёгких условий, армированный полиамид или металл необходим при ударных нагрузках, вибрации, агрессивных средах.
Совокупность этих параметров определяет, прослужит ли пульт заявленный срок или выйдет из строя в первый сезон работы.
Как выбрать пульт под конкретную лебедку — совместимость и безопасность
Несовместимый пульт не просто не работает — он создаёт риск неконтролируемого движения механизма, что недопустимо при работе с грузами.
· Напряжение питания — пульт должен соответствовать напряжению цепи управления лебёдки: 24 В DC, 110 В AC, 220 В AC или 380 В AC; несоответствие выводит оборудование из строя.
· Тип привода — частотно-регулируемые приводы требуют пультов с аналоговым выходом 0–10 В или интерфейсом RS-485; релейные схемы управляются дискретными сигналами.
· Нагрузочная способность контактов — контакты кнопок должны коммутировать ток, превышающий фактический ток управляющей цепи не менее чем в 1,5 раза.
· Сертификация для отрасли — грузоподъёмное оборудование в России подпадает под требования ТР ТС 010/2011; пульт должен иметь соответствующую документацию.
· Функция аварийного стопа — кнопка E-stop обязана соответствовать категории 0 или 1 по IEC 60204-1, обеспечивать размыкание цепи без возможности случайного повторного включения.
· Дальность радиосвязи — производитель указывает дальность в открытом пространстве; в условиях металлоконструкций, бетона реальная дальность снижается на 30–60%, это учитывают при выборе.
Грамотный подбор пульта по совместимости исключает аварийные ситуации, сокращает затраты на переделку проводки, согласование с надзорными органами.
Настройка, программирование и функции: скорость, демультиплекс, аварийный стоп
Современные пульты — не просто кнопки включения; они поддерживают программируемые режимы, что расширяет возможности управления механизмом.
· Предустановки скорости — оператор задаёт две-три ступени скорости движения лебёдки; переключение между ними выполняется одной кнопкой без остановки механизма.
· Демультиплексирование каналов — функция позволяет одной кнопкой управлять разными механизмами в зависимости от режима, выбранного переключателем на пульте.
· Аварийный стоп (E-stop) — программируется тип останова: немедленное отключение питания (категория 0) или управляемое торможение до нуля с последующим отключением (категория 1).
· Задержка пуска — настраиваемая задержка 0,5–3 с между нажатием кнопки, подачей команды исключает рывки при старте, снижает нагрузку на редуктор.
· Ограничение времени удержания — функция автоматически останавливает лебёдку, если кнопка удерживается дольше заданного времени; защищает от случайного зажима кнопки.
· Привязка передатчика к приёмнику — процедура паринга исключает управление чужим оборудованием; большинство производителей реализуют её через одновременное нажатие комбинации кнопок.
Настроенный пульт адаптирует работу лебёдки под технологический процесс, снижает износ механических узлов.
Обслуживание пультов, замена батарей и диагностика помех
Пульт — расходная часть системы управления, требующая регламентного обслуживания наравне с самой лебёдкой. Пренебрежение уходом приводит к потере связи в критический момент.
· Замена батарей — щелочные батареи AA или AAA меняют при падении индикатора заряда ниже 20%; аккумуляторные версии заряжают раз в 2–3 рабочих дня; хранение разряженного аккумулятора необратимо снижает ёмкость.
· Чистка контактов кнопок — раз в квартал контакты протирают изопропиловым спиртом; окисление контактов вызывает ложные срабатывания, залипания кнопок.
· Проверка антенны — повреждённая антенна приёмника снижает дальность до 10–15 м; визуальный осмотр выполняют ежемесячно, кабель антенны не допускает перегибов.
· Диагностика помех — при нестабильной связи проверяют наличие источников помех: частотные преобразователи, сварочное оборудование, сотовые ретрансляторы в радиусе 50 м от рабочей зоны.
· Перепрограммирование канала — при устойчивых помехах на рабочей частоте переключают систему на резервный частотный канал; в диапазоне 2,4 ГГц доступно до 79 каналов.
· Проверка корпуса — трещины в корпусе нарушают степень защиты IP; корпус с механическими повреждениями заменяют, эксплуатация с нарушенной герметизацией в пыльных, влажных условиях запрещена.
Плановое обслуживание раз в квартал продлевает срок службы пульта, предотвращает внеплановые простои оборудования.
Требования по сертификации и электробезопасности
Пульты для лебёдок грузоподъёмного назначения подпадают под действие технических регламентов. Допуск к эксплуатации возможен только при наличии полного комплекта документации.
|
Параметр |
Требование / норматив |
|
Технический регламент |
ТР ТС 010/2011 «О безопасности машин и оборудования» |
|
Директива ЕС (экспорт) |
Machinery Directive 2006/42/EC; для машин, подпадающих под новое регулирование, — Регламент (ЕС) 2023/1230 с применением с 20.01.2027 |
|
Радиооборудование |
Radio Equipment Directive 2014/53/EU — при наличии соответствующего радиомодуля |
|
Категория аварийного стопа |
Категория 0 или 1 по IEC 60204-1 |
|
Уровень полноты безопасности |
SIL 2 по IEC 61508 для ответственных применений |
|
Степень защиты корпуса |
Не ниже IP54 для промышленных условий по IEC 60529 |
|
Рабочие частоты (РФ) |
433,05–434,79 МГц; 863–876 МГц; 2400–2483,5 МГц — в соответствии с действующими требованиями и решениями ГКРЧ |
|
ЭМС |
ГОСТ Р 51318 — требования к помехоэмиссии; ГОСТ Р 51317 — требования к помехоустойчивости |
|
Электробезопасность |
ГОСТ IEC 61010-1 или другой применимый стандарт — в зависимости от типа устройства |
|
Декларация соответствия |
Оформляется в случаях, предусмотренных применимыми техническими регламентами и перечнями продукции |
|
Маркировка |
Знак обращения EAC на изделии, упаковке и/или документации в соответствии с требованиями применимого законодательства |
Эксплуатация пульта без актуальной декларации соответствия, разрешения на использование радиочастот — прямое нарушение законодательства, основание для остановки объекта надзорными органами.
Вопросы и ответы
E-stop с самоблокировкой, дублирование канала связи, функция «мёртвая рука», паринг передатчика с приёмником.
Проводной — через клеммный блок, каждая кнопка замыкает свою цепь. Радиопульт — через приёмник с релейными или аналоговыми выходами 0–10 В к входам ЧРП.
IP65 — минимум при пыли, брызгах. IP67 — при мойке под давлением. Армированный полиамид или металл — при ударных нагрузках.
Переключить на резервный канал, убрать источники помех от антенны приёмника, проверить антенный кабель.
Да — через ПК или встроенное меню задаются ступени скорости, задержки пуска, тип аварийного стопа, привязка каналов.
Разрешены 433 МГц, 868 МГц, 2,4 ГГц. Для промышленных объектов предпочтителен 868 МГц, протокол FHSS защищает от помех, перехвата.
Проводной — для стационарных лебёдок в помещении, дешевле, без помех. Радиопульт — когда оператор контролирует груз с разных точек.
-
