Сверлильно-фрезерный станок Metal Master MMD - 16LV в Москве

99 975 ₽ за шт
- +
В кредит
Артикул: -
(0)
Характеристики
Производитель
Производство
Китай
Напряжение В
220
Вес, кг
70
Тип товара
Станок
Комплектация
  • Комплект инструмента для обслуживания
  • Станок в сборке
  • Инструкция
Габариты Д*Ш*В (мм)
500х450х760
Технические характеристики MMD - 16LV
Двигатель 0,50 кВт 220 В
Макс.диаметр рассверливания в стали, мм 16
Макс. размер торцевой фрезы, мм 50
Макс. размер концевой фрезы, мм 16
Ход пиноли, мм 50
Конус шпинделя MT 2
Наклон фрезерной головки ± 90°
Кол-во скоростей 2 (Вариатор)
Скорости шпинделя, об/мин 50-2250
Длина стола 500
Ширина стола, мм 140
Ход оси Х, мм 220
Ход оси Y, мм 160
Ход вертикальный, мм 210
Размер Т-паза мм 8

Обзор станка

Конструкция станка METAL MASTER MMD - 16LV предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и оснащены пресс-масленками.

Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.

Сверлильно-фрезерный станок Metal Master MMD - 16LV

Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.


Сверлильно-фрезерный станок Metal Master MMD - 16LV

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке.



Сверлильно-фрезерный станок Metal Master MMD - 16LV

Все рукоятки оснащены четкими и удобными лимбами.


Сверлильно-фрезерный станок Metal Master MMD - 16LV

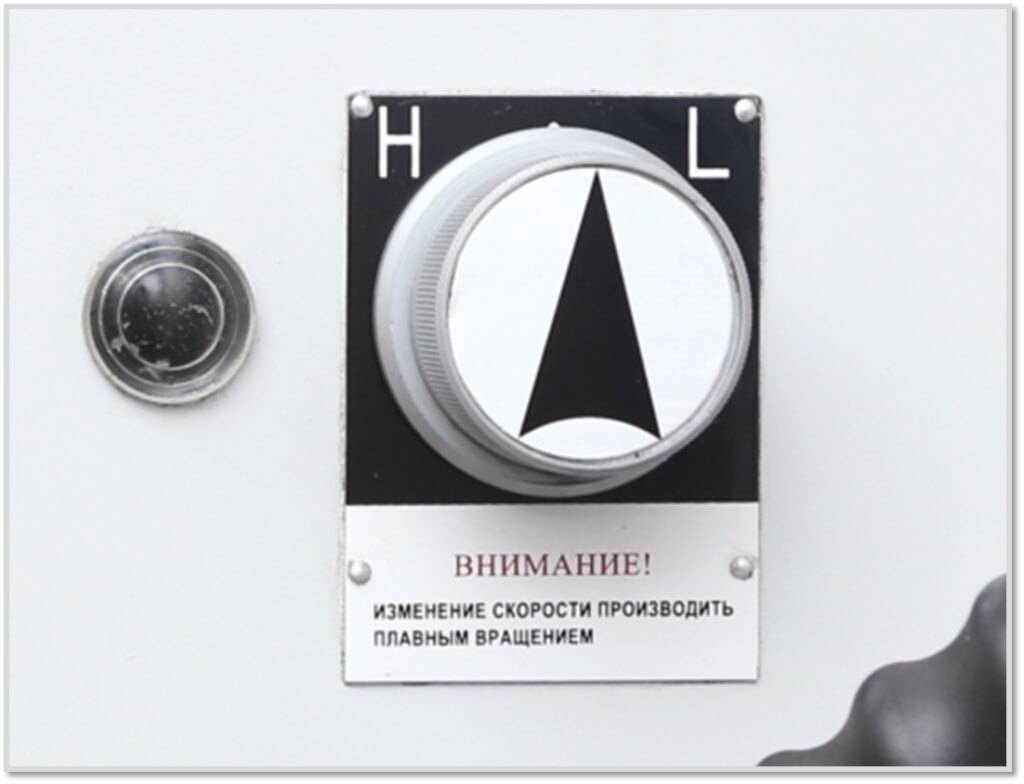

Ручка управления 2 диапозонов скоростей шпинделя.



Сверлильно-фрезерный станок Metal Master MMD - 16LV

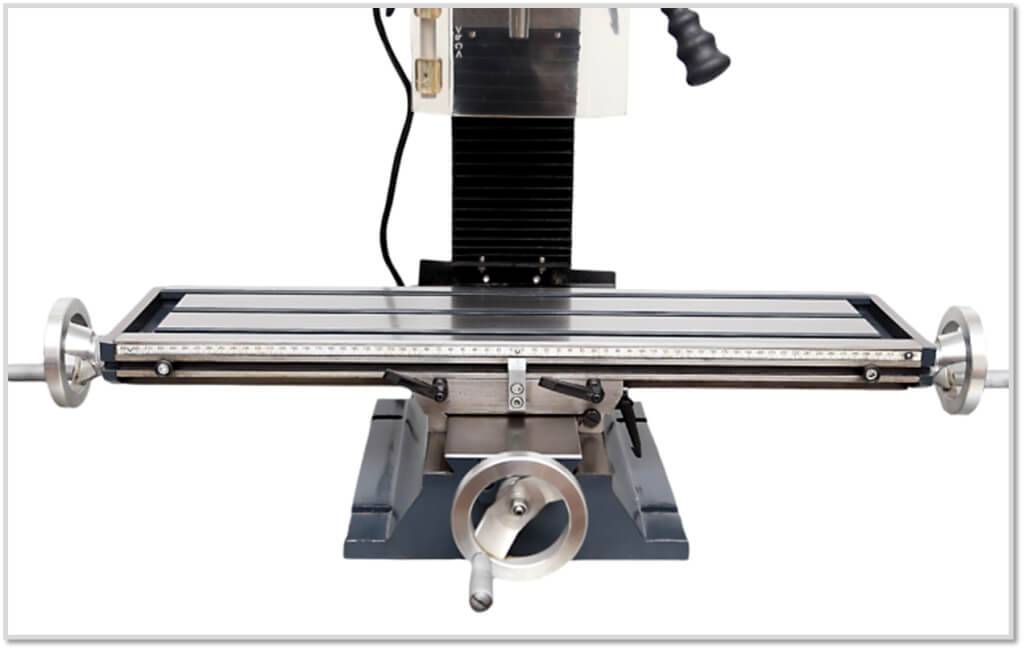

Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост»..


Сверлильно-фрезерный станок Metal Master MMD - 16LV

Максимальный ход пиноли - 50 мм.



Сверлильно-фрезерный станок Metal Master MMD - 16LV

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.


Сверлильно-фрезерный станок Metal Master MMD - 16LV

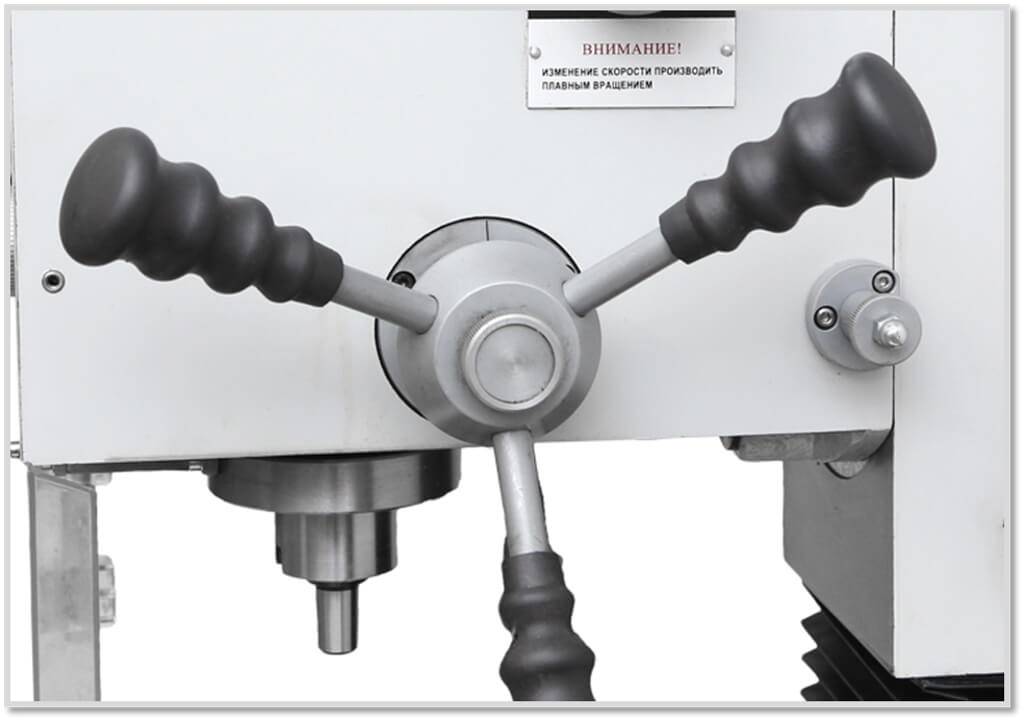

Вертикальный шпиндель снабжен звездчатой рукояткой.



Сверлильно-фрезерный станок Metal Master MMD - 16LV

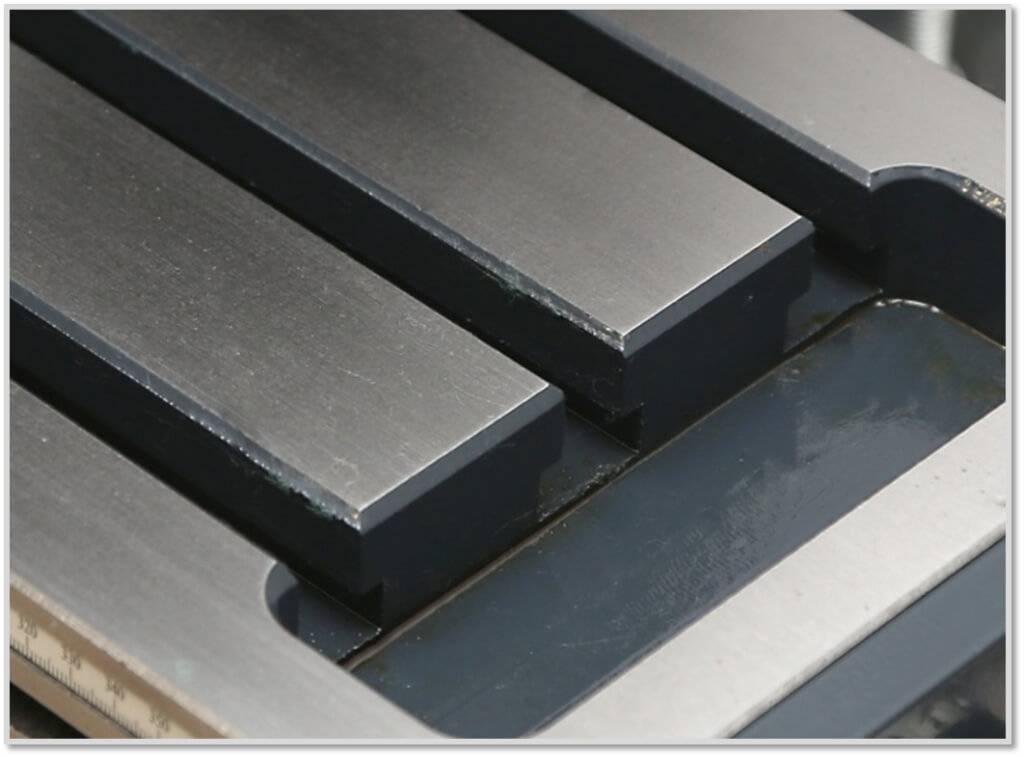

Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования.


Сверлильно-фрезерный станок Metal Master MMD - 16LV

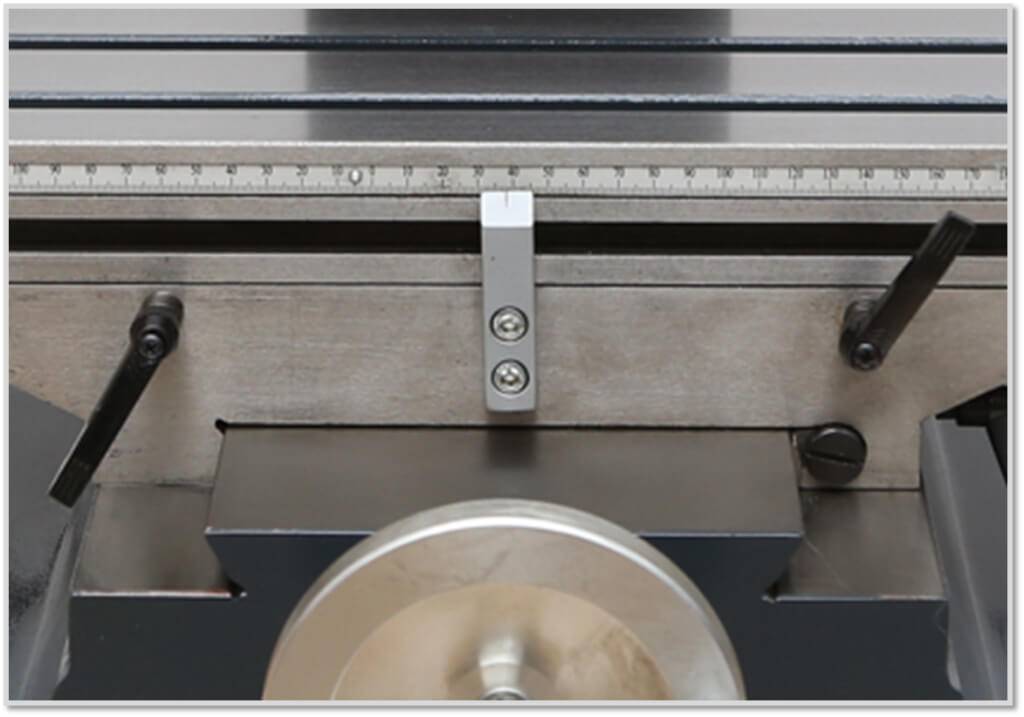

Положение стола по каждой оси фиксируется стопорными ручками.

Преимущества:

  • Мощный двигатель, рассчитанный на непрерывную работу
  • Привод главного движения станка реализует вращение шпинделя в 2 диапазонах от 50 до 2250 об/мин, количество оборотов шпинделя в данных границах выбирается бесступенчато путем поворота соответствующей ручки на корпусе станка
  • Линейные перемещения пиноли отображаются на хорошо читаемых линейках с миллиметровой шкалой, а также дублируются на цифровом индикаторе
  • Большой прецизионный крестовый стол
  • Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки
  • Наклон фрезерной головки ± 90°
  • Точное перемещение пиноли шпинделя
  • Прочная чугунная стойка
  • Быстро регулируемый упор глубины сверления
