Станок сверлильно-фрезерный MMD-20LV в Москве

114 975 ₽ за шт
- +
В кредит
Артикул: -
(0)
Характеристики
Производитель
Производство
Китай
Напряжение В
220
Вес, кг
110
Тип товара
Станок
Комплектация
  • Комплект инструмента для обслуживания
  • Станок в сборке
  • Инструкция
Габариты Д*Ш*В (мм)
730х710х880

Технические характеристики

MMD - 20LV

Двигатель

0,6 кВт 220 В

Макс.диаметр рассверливания в стали, мм

20

Макс. размер торцевой фрезы, мм

63

Макс. размер концевой фрезы, мм

16

Ход пиноли, мм

50

Конус шпинделя

МТ 2

Расстояние от оси шпинделя до стола, мм

370

Наклон фрезерной головки

± 90°

Кол-во скоростей

2

Скорости шпинделя, об/мин

50-2250

Длина стола

700

Ширина стола, мм

180

Ход оси Х, мм

370

Ход оси Y, мм

160


Обзор станка

MetalMaster MMD - 20LV

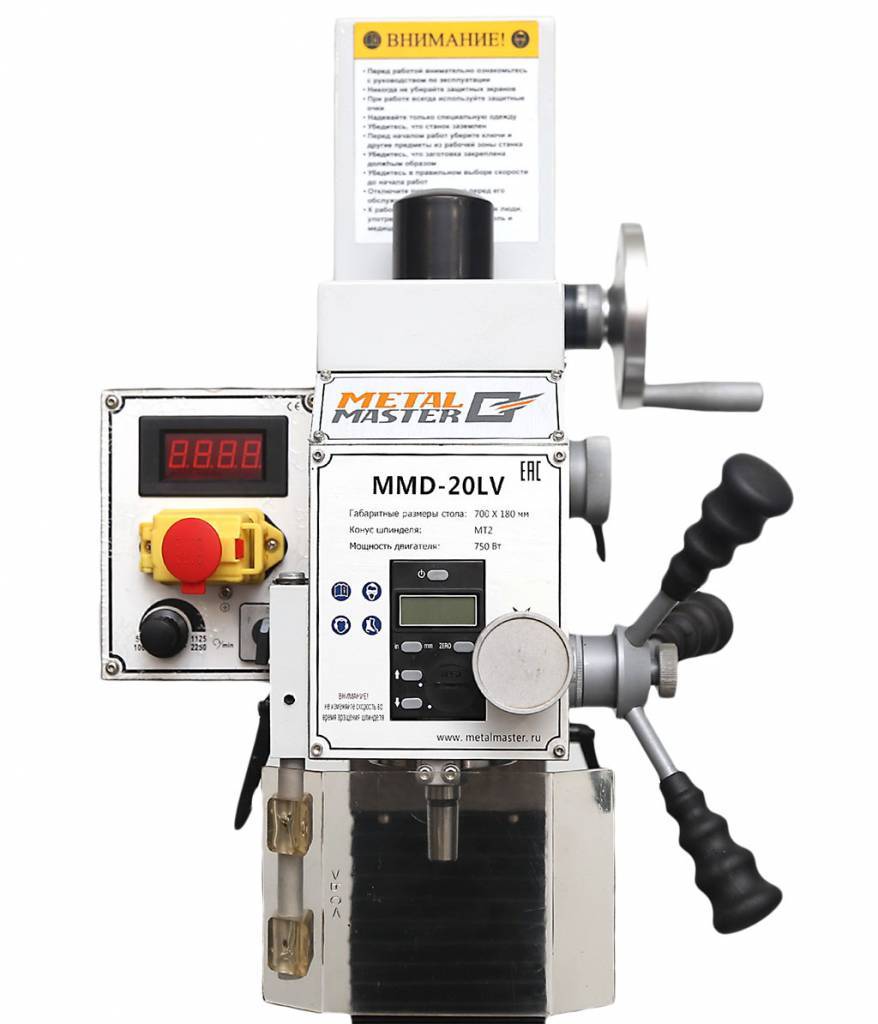

Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.

MetalMaster MMD - 20LV

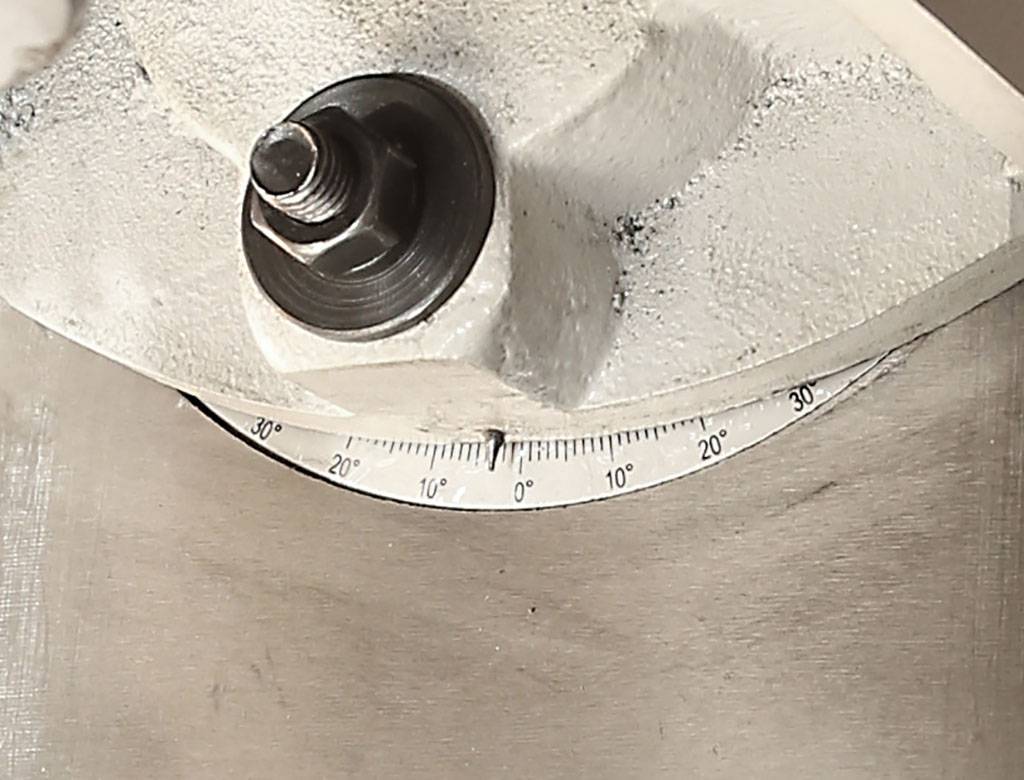

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке.

MetalMaster MMD - 20LV

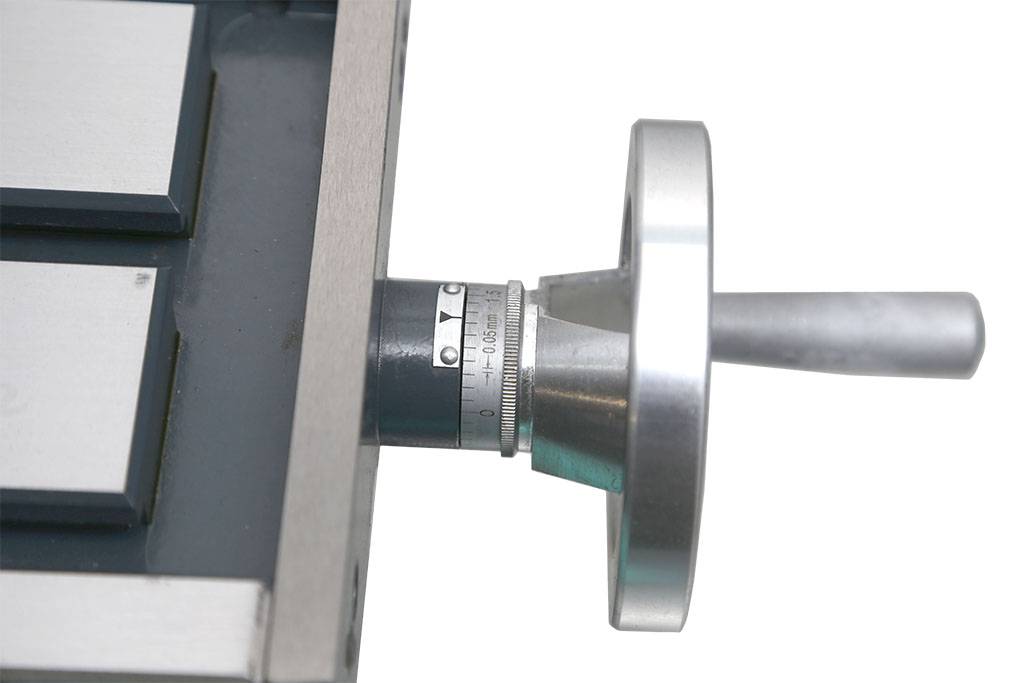

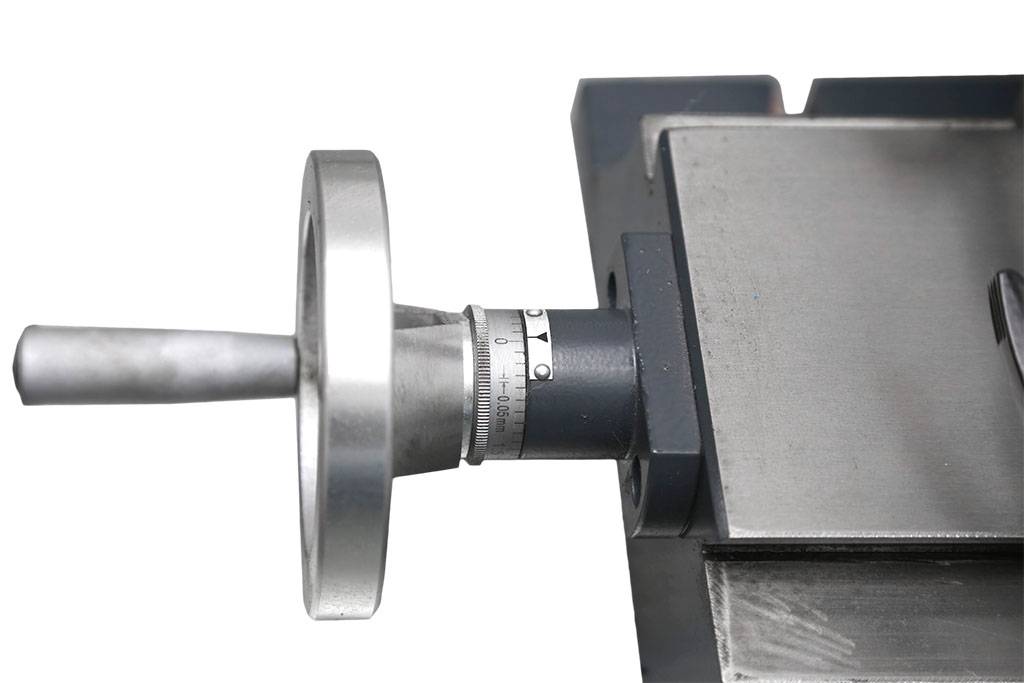

Все рукоятки оснащены четкими и удобными лимбами.

MetalMaster MMD - 20LV

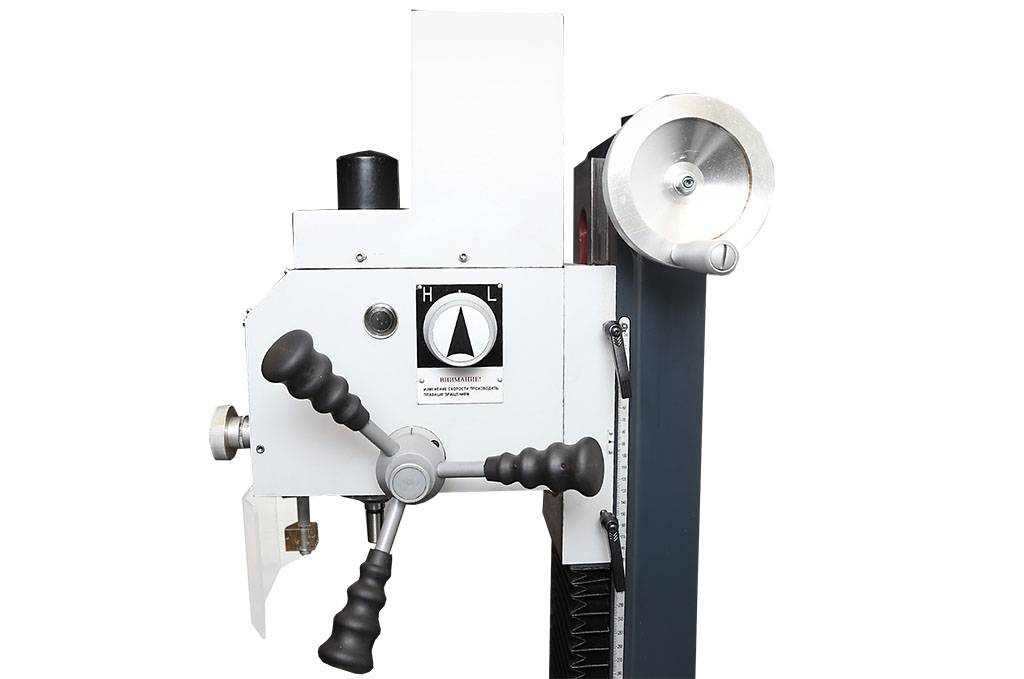

Ручка управления 2 диапозонов скоростей шпинделя.

MetalMaster MMD - 20LV

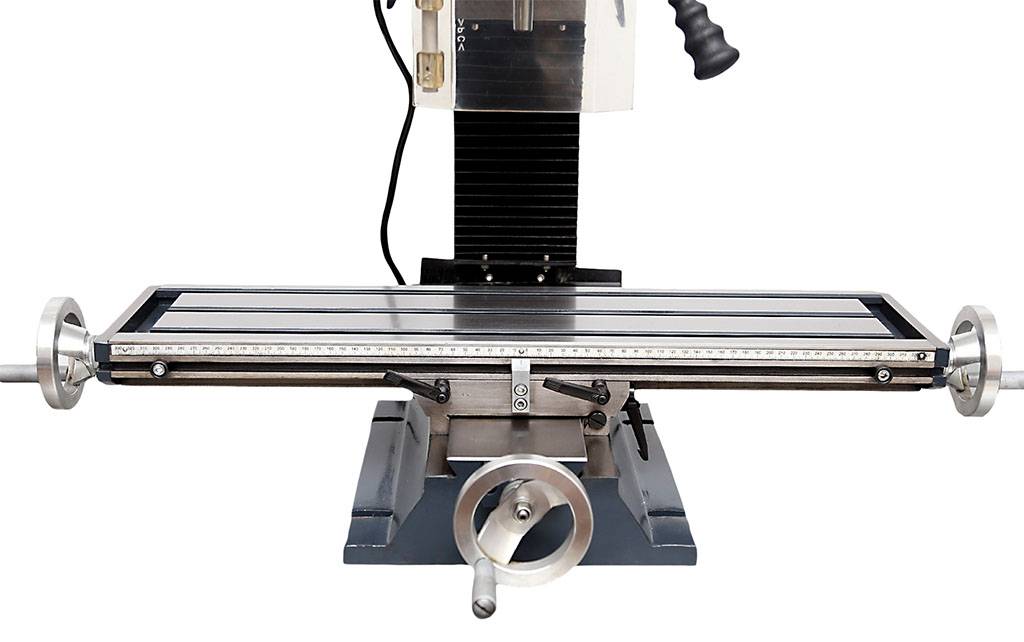

Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».

MetalMaster MMD - 20LV

Максимальный ход пиноли - 50 мм.

MetalMaster MMD - 20LV

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

MetalMaster MMD - 20LV

Вертикальный шпиндель снабжен звездчатой рукояткой.

MetalMaster MMD - 20LV

Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования.

MetalMaster MMD - 20LV

Положение стола по каждой оси фиксируется стопорными ручками.

Конструкция станка METAL MASTER MMD - 20LV предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и оснащены пресс-масленками.

Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.

Преимущества:

  • Мощный двигатель, рассчитанный на непрерывную работу
  • Привод главного движения станка реализует вращение шпинделя в 2 диапазонах от 50 до 2250 об/мин, количество оборотов шпинделя в данных границах выбирается бесступенчато путем поворота соответствующей ручки на корпусе станка
  • Линейные перемещения пиноли отображаются на хорошо читаемых линейках с миллиметровой шкалой, а также дублируются на цифровом индикаторе
  • Большой прецизионный крестовый стол
  • Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки
  • Наклон фрезерной головки  ± 90°
  • Точное перемещение пиноли шпинделя
  • Прочная чугунная стойка
  • Быстро регулируемый упор глубины сверления
