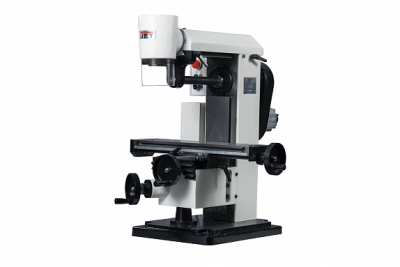

JUM-X2 Настольный универсально-фрезерный станок в Москве
- Оправка горизонтального шпинделя
- Сверлильный патрон с оправкой
ОСОБЕННОСТИ:
-
тип станка - универсальный фрезерный станок;
-
возможность переустановки шпинделя в горизонтальное положение;
-
корпус станка изготовлен из серого чугуна;
-
движение рабочего стола по осям X,Y и Z;
-

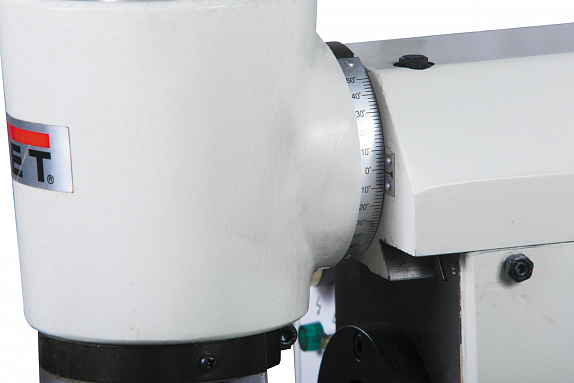

возможность поворота головы влево и вправо на 45 0;
-
плавная регулировка частоты вращения;
-
фрезерная головка без хода пиноли.

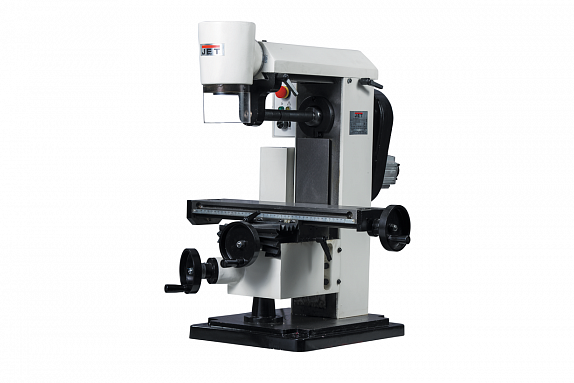

Станок JUM-X2 представляет собой модель универсального фрезерного станка, предназначенного для выполнения широкого спектра технологических операций. Станок изготавливается компанией JET в настольном варианте, имеет питание от электросети напряжением 230 В.. Модель может использоваться в домашней обстановке, на производстве. Технические возможности оборудования позволяют выполнять сверлильные и фрезерные работы в вертикальном и горизонтальном положении. Станок оснащен механизмом переустановки фрезерной головки в горизонтальное положение для выполнения сложных технологических операций без переустановки заготовки. Для удобства обработки заготовок сложной конфигурации модель JUM-X2 обладает функцией подачи рабочего стола сразу по трем осям. Голова может осуществлять поворот влево и вправо в диапазоне 0- 45 0.
Станок имеет универсальную конструкцию, обладая прочным и устойчивым основанием. Настольное исполнение позволяет использовать станок с максимальной эффективностью. Модель рассчитана на работу со шпинделем под конус МК-3. Максимально допустимый диаметр режущих инструментов при сверлении составляет 16 мм. Допустимый диаметр торцевой фрезы для работы на станке - 63 мм. Ход пиноли в данной модели отсутствует. Вылет шпинделя составляет 265 мм. Станок комплектуется сверлильным патроном, оправкой под горизонтальный шпиндель.
Оборудование имеет мощный электродвигатель 0,75 кВт, обеспечивающий вращение шпинделя в необходимом скоростном режиме. Станок JUM-X2 оснащен системой плавной регулировки частоты вращения шпинделя. Диапазон частоты вращения шпинделя 0-2500 об/мин, в зависимости от технологичности режима резания. Включение и выключение станком, смена частоты вращения шпинделя осуществляются с пульта управления, расположенного на левой стороне стойки.

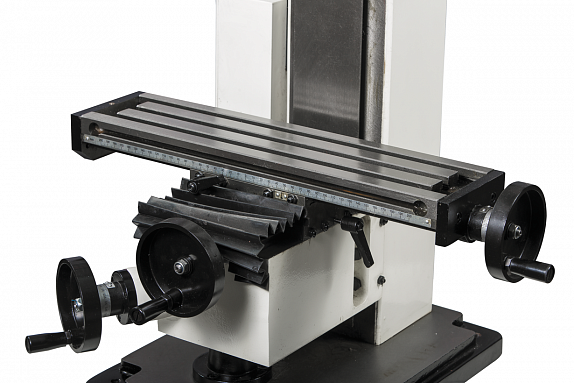

Рабочий стол оснащен Т-образными пазами в количестве 3 шт. Ширина пазов составляет 12 мм, позволяя устанавливать дополнительную оснастку, механические тиски для крепежа заготовок. Рабочая зона закрыта защитным экраном. Вес станка составляет 95 кг.
ХАРАКТЕРИСТИКИ:
| Напряжение, В | 230 |
| Максимальный диаметр сверления сталь, мм | 13 |
| Максимальный диаметр сверления чугун, мм | 15 |
| Максимальный диаметр торцевой фрезы, мм | 30 |
| Максимальный диаметр концевой фрезы, мм | 30 |
| Сверлильный патрон | 1-13 |
| Частота вращения вертикального шпинделя, об/мин | 0 - 2500 |
| Количество скоростей вертикального шпинделя, шт | плавно |
| Шомпол | М12 |
| Конус вертикального шпинделя | МК-3 |
| Диапазон поворота вертикальной головы (вправо/влево) | ±45° |
| Расстояние от вертикального шпинделя до стола, мм | 230 |
| Расстояние от вертикального шпинделя до стойки, мм | 265 |
| Частота вращения горизонтального шпинделя, об/мин | 0-2500 |
| Количество скоростей горизонтального шпинделя, шт | плавно |
| Конус горизонтального шпинделя | МК-3 |
| Расстояние от горизонтального шпинделя до стола, мм | 230 |
| Диаметр вала под дисковую фрезу | 16 |
| Размер стола по оси X и Y, мм | 460 x 120 |
| Ход стола по оси X и Y, мм | 300 x 120 |
| Ход стола по оси Z, мм | 205 |
| Ширина Т-образного паза стола, мм | 12 |
| Количество Т-образных пазов стола, шт | 3 |
| Тип двигателя | Бесколлекторный |
| Мощность вертикального двигателя, кВт | 0,5 |
| Мощность горизонтального двигателя, кВт | 0,5 |
| Макс. диаметр дисковой фрезы | 63 мм |
| Наклон вертикального положения | 45° влево/вправо |
| Горизонтальный шпиндель-стол | 230 мм |
| Перемещение стола по оси X/Y/Z | 300 x 120 х 205 мм |
| Т-образный паз | 12 мм |
| Длина, мм | 594 |
| Ширина, мм | 740 |
| Высота, мм | 696 |
