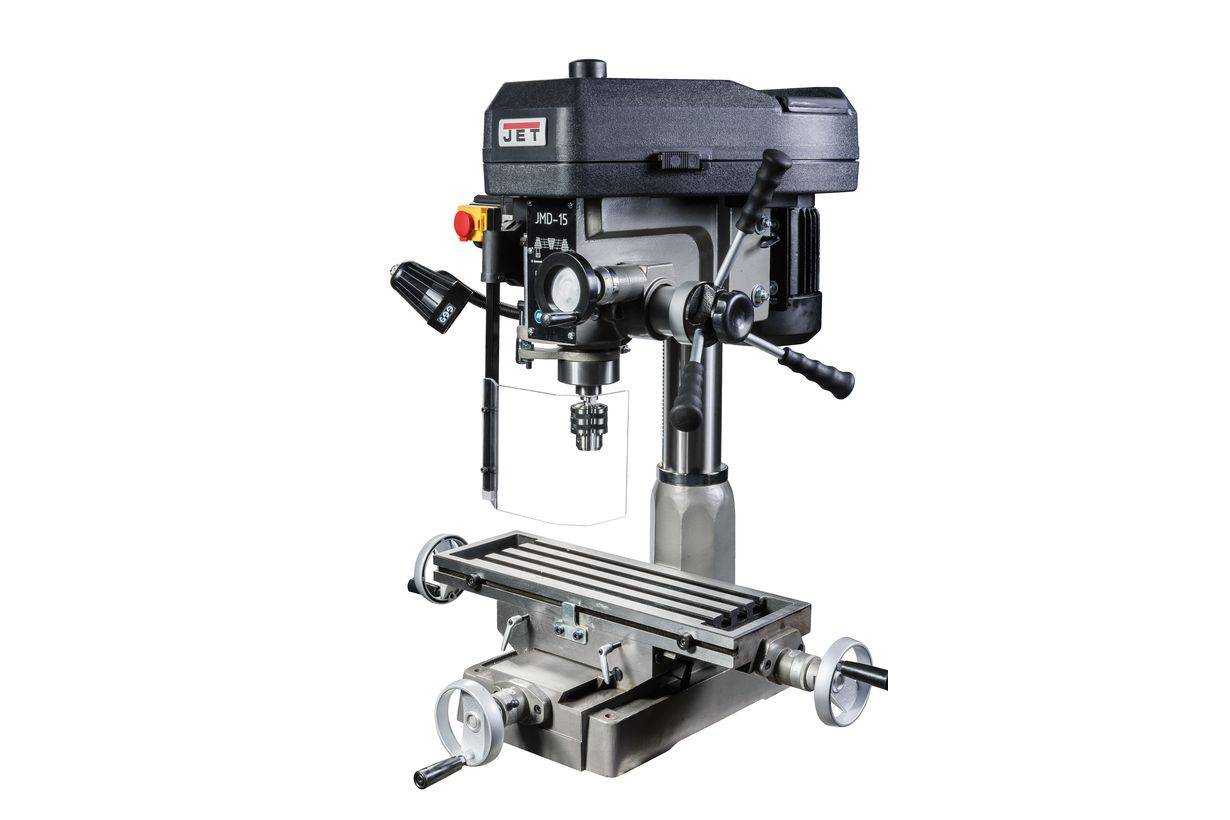

Фрезерно-сверлильный станок JMD-15 в Москве

165 000 ₽ за шт
- +
В кредит
Артикул: -
(0)
Большой прецизионный крестовый стол с регулируемыми клиновидными планками.
Характеристики
Производитель
Производство
Китай
Напряжение В
230
Вес, кг
170
Мобильность
Стационарный
Тип товара
Станок
Комплектация
  • Зажимная тяга M12
  • Угловые тиски, ширина губок 85 мм
  • Сверлильный патрон 1-13 мм с оправкой
  • Торцевая фреза Ø63 мм с оправкой
  • Защитный экран с концевым выключателем
  • Инструмент для обслуживания
Габариты Д*Ш*В (мм)
950х860х990
Мощность двигателя, Ватт
1300
Обороты без нагрузки, мин
Частота вращения шпинделя 90-2150 об/мин
ХАРАКТЕРИСТИКИ

Максимальный диаметр сверления сталь, мм 25
Максимальный диаметр сверления чугун, мм 28
Максимальный диаметр торцевой фрезы, мм 63
Максимальный диаметр концевой фрезы, мм 20
Частота вращения вертикального шпинделя, об/мин 100 - 2160
Количество скоростей вертикального шпинделя, шт 12
Ход пиноли шпинделя, мм 90
Диаметр колонн 92
Шомпол М12
Конус вертикального шпинделя МК-3
Расстояние от вертикального шпинделя до стола, мм 10 - 380
Расстояние от вертикального шпинделя до стойки, мм 200
Размер стола по оси X и Y, мм 585 x 190
Ход стола по оси X и Y, мм 350 x 152
Ширина Т-образного паза стола, мм 14
Количество Т-образных пазов стола, шт 4
Тип двигателя Асинхронный
Мощность вертикального двигателя, кВт 0,75
Частота вращения шпинделя, об/мин 100 - 2160

ОСОБЕННОСТИ:

  • станок рассчитан на длительную непрерывную работу;
  • мощный асинхронный электродвигатель;
  • ременная передача;
  • левое и правое вращение шпинделя;
  • чугунная станина и мощная литая стойка;
  • функция поворота головы на 360 0;
  • возможность  точной регулировки глубины сверления;
  • опора шпинделя оборудована коническими роликовыми подшипниками;
  • крестовый стол оснащен клиновидными планками.

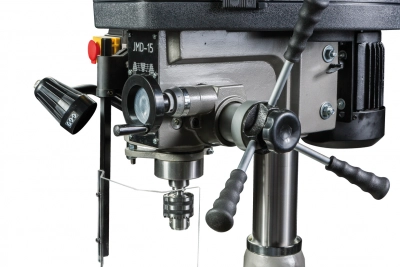

Сверлильно-фрезерный станок JMD-15 представляет собой универсальный тип станочного оборудования, выпускаемого компанией JET. Модель рассчитана на выполнение полного спектра фрезерных и сверлильных работ, нарезания резьбы, выполнения других технологических операций. Оборудование разработано для индивидуального использования, пригодно для производственного цикла. Мощный двигатель и сама конструкция станка рассчитаны на длительные режимы обработки. Станок имеет мощную литую станину из серого чугуна. Массивная стойка дополняет прочность и устойчивость всей конструкции. Особенностью модели JMD-15 является наличие механизма поворота фрезерной головки на 360 0, облегчая технологические манипуляции в процессе обработки заготовок. Станок оснащен функцией контроля над глубиной сверления, повышая качество обработки и производительность.

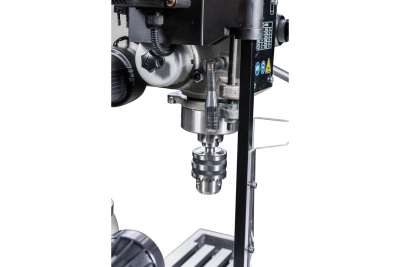

Сверлильно-фрезерный станок этой модели имеет конструкцию, рассчитанную на выполнение большого объема работы по обработке заготовок. Станок оснащен шпинделем с конусом МК-3 с зажимной тягой М12. Шпиндель имеет опору, усиленную коническими подшипниками для повышения жесткости во время вращения, при этом ход пиноли составляет 90 мм. Станок обеспечивает нормальную работу с режущими инструментами, диаметр которых составляет при сверлении до 25 мм, при фрезеровании торцевой фрезой до 63 мм. Оборудование позволяет осуществлять вращение шпинделя в обоих направлениях, вправо и влево. Качество обработки заготовок обеспечивается наличием функции микроподачи шпинделя. Вылет шпинделя составляет 200 мм и имеет механическую регулировку.

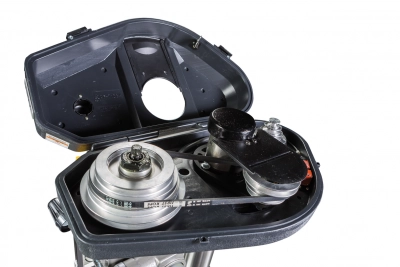

Модель оборудована мощным асинхронным электродвигателем  - 1,3 кВт, обеспечивающий частоту вращения шпинделя в диапазоне 100-2160 об/мин. Станок оборудован ременным приводом с концевым выключателем,  позволяющим  устанавливать частоту вращения шпинделя в режиме 12 передач. Двигатель имеет реверсный ход, позволяя осуществлять нарезание резьбы.

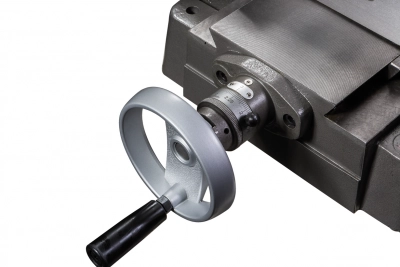

Станок имеет мощный крестовый стол с Т-образными пазами. Рабочий стол оснащен прецизионным механизмом перемещения. Количество пазов – 3 при ширине 14 мм.

Вес оборудования в оснащенном состоянии  - 170 кг. В комплекте к станку идут торцевая фреза диаметром 63 мм, сверлильный патрон, механические тиски.
