Пресс гидравлический STALEX HPB-790

Модель

HPB-790

Артикул

382003

Усилие, кН

500

Усилие, тонн

50

Номинальное давление, МПа

25

Производительность масляного насоса

7.0 л / мин

Мощность мотора

3 кВт

Рабочее напряжение

380В - 50Гц - 3 фазы

Макс. длина сгибания

790 мм

Макс. толщина гибки на ширину 400 мм

Сталь 3 (Ст3сп)

Алюминий АМц

Нержавейка 12Х18Н10Т

8мм

8мм

6мм

Макс. толщина гибки на ширину 790 мм

Сталь 3 (Ст3сп)

Алюминий АМц

Нержавейка 12Х18Н10Т

5мм

5мм

4мм

Макс. ёмкость, мм

540

(H: ход + перемещение стола)

Ход штока, мм

220

Гидростанция станка имеет 3 положения работы

• Рычаг в право – рабочий ход

• Среднее положение рычага – стоп

• Рычаг влево – обратный ход штока в верх

Расстояние от пола до рычага переключения гидростанции, мм

1230

Перемещение стола

5 позиций с промежутком 135мм

(общее перемещение стола: 135мм+135мм+135мм+135мм=540мм)

Рабочий размер стола, мм

770х345 (ШхГ)

Общие размеры стола, мм

795х295 (ШхГ)

(D: Ширина 795мм – расстояние между опорами)

(Ширина 955мм – расстояние стола вкл. ширину опор)

Рычаги крепления стола, мм

Ø=38/ L=340мм

Ø отв. крепления стола на сварных опорах, мм

Ø=42

Толщина стенки сварных опор, мм

t=20/t=6

Толщина стенки верхней части станка, мм

t=18

Размеры упаковки, мм (ШхГхВ)

1450х650х2000

Упаковка

фанерный ящик

Гидростанция станка имеет 3 положения работы:

• Рычаг в право – рабочий ход

•   Среднее положение рычага – стоп

•   Рычаг влево – обратный ход штока в верх

Время опускание штока на макс. длину 220мм (макс. ход) – 34 секунд (без нагрузки)

Время обратного подъёма штока – 25 секунд (без нагрузки)

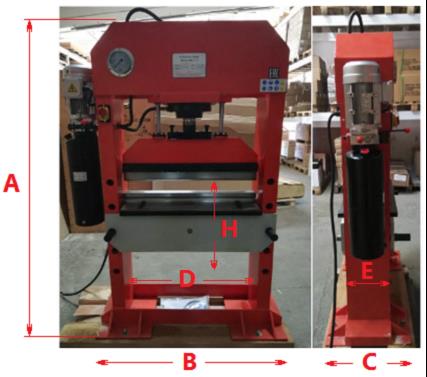

А – общая высота станка

1800 мм

B – общая ширина станка (по ножным опорам)

1100 мм

B – общая ширина станка (верхняя часть станка + гидростанция)

1290 мм

С – общая глубина станка

500 мм

D – расстояние между опорами

795 мм

Е – ширина опор

250 мм

H - максимальная высота заготовки, т.е. расстояние от верхней позиции пуансона до нижнего положения рабочего стола.

540 мм

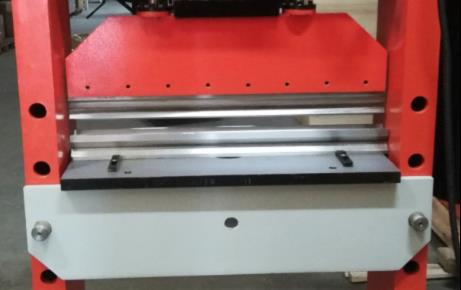

Четыре ребра жёсткости рабочего стола.

(D: Ширина 795мм – расстояние между опорами)

(Ширина 950мм – расстояние стола вкл. ширину опор)

Рычаги крепления стола – Ø=38мм.

Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина).

Ø отв. крепления стола на сварных опорах - Ø=42мм.

Толщины стенок сварных опор – 20/6мм.

Толщина горизонтальной части стола (рабочая поверхность) – 28мм.

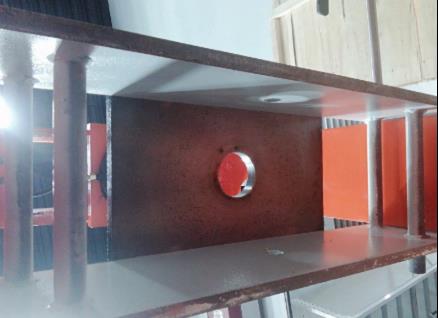

Ø отверстия в рабочей части стола – 90мм.

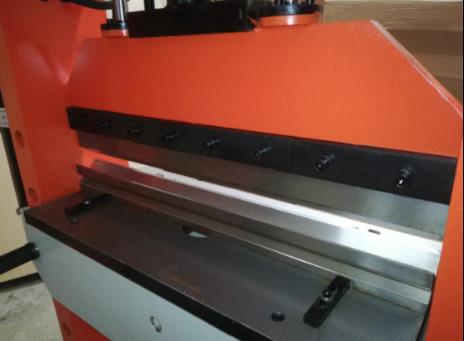

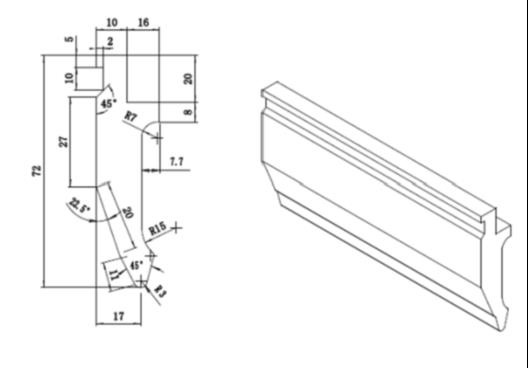

В стандартной комплектации матрица – 1шт (длина 785мм, 5 ручьёв)

Ширина первого ручья – 47мм

Ширина второго ручья – 32мм

Ширина третьего ручья – 24мм

Ширина четвёртого ручья – 18мм

Ширина пятого ручья – 14мм

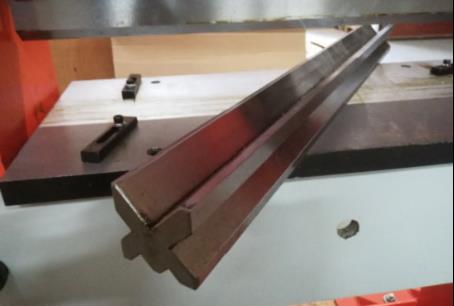

В стандартной комплектации пуансон – 1шт (длина 783мм)

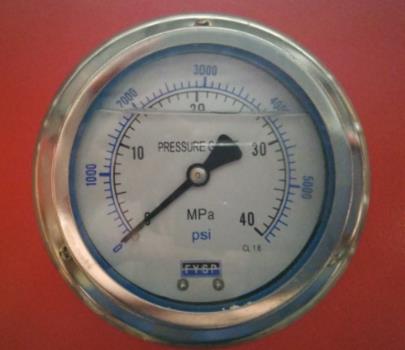

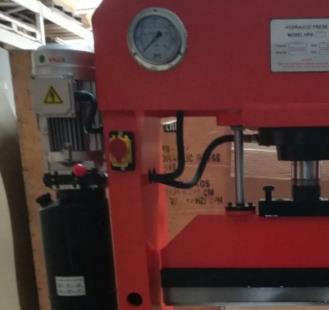

Манометр

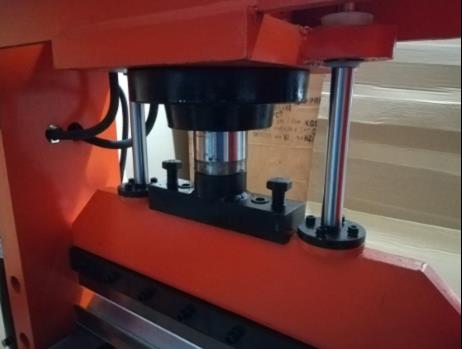

Диаметр штока – 80мм

Макс. ход штока – 220мм

Диаметр бокового штока – 25мм (2шт)

В стандартной комплектации поставляются дополнительные уплотнительные кольца.

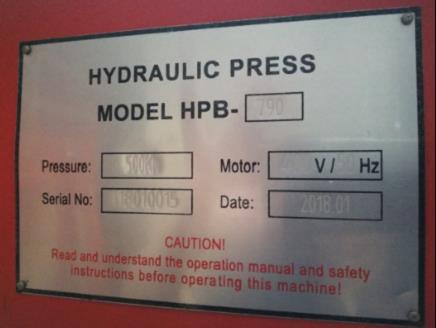

Шильдик станка.

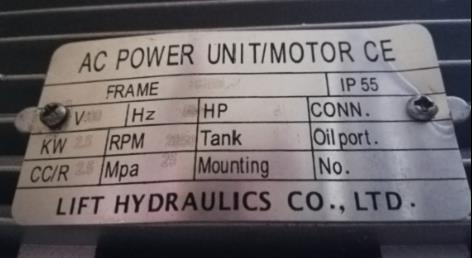

Шильдик мотора гидростанции.

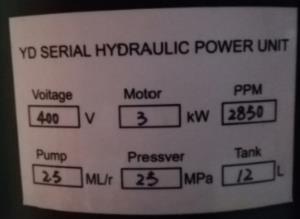

Шильдик гидростанции.
