Автоматический ленточнопильный станок BS-650GA в Москве
| Ленточнопильный станок | |
| Ленточнопильное полотно, установленное на станке | |
| Сенсорный экран управления на поворотной панели | |
| Гидравлические зажимные тиски | |
| Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером | |
| Гидроцилиндр подъёма пильной рамы | |
| Регулировка подачи пильной рамы | |
| Лампа дополнительного освещения | |
| Механическое натяжение полотна | |
| Серводвигатель для плавной регулировки скорость вращения полотна 2395 м/мин | |
| Система охлаждения режущего инструмента и заготовки | |
| Дисковая щётка для очистки полотна от стружки, приводимая в движение от движения шкива | |
| Пистолет для смыва стружки | |
| Прижимы для пакетной резки – на стационарные и подающие тиски |
|
Stalex BS-650GA |
|||
|
Артикул |
388126A |
||
|
Мощность двигателя |
5,5 кВт (3-х фазный) термозащита перегрузки двигателя, servo-двигатель |
||
|
Мощность гидравлической станции |
1,1 кВт |
||
|
Мощность системы СОЖ |
90 Вт (0,09 кВт) |
||
|
Вращение пилы |
От 0 до +60 градусов (автоматический поворот рамы от ЧПУ) |
||
|
Привод |
зубчатый (червячная передача) |
||
|
Скорость резания |
23-95 м/мин |
||
|
Рабочая зона |
+90° |
+45° |
+60° |
|
|
460 |
460 |
310 |
|
|
650х350 |
460х350 |
310х350 |
|
Угол разворота рамы |
|
||
|
Габариты ленты |
41х1,3х5220 мм |
||
|
Скорость подачи заготовки |
0-50 мм/c |
||
|
Макс. единичный ход подающих гидравлических тисков |
650 мм |
||
|
Точность подачи заготовки |
0.5/100 мм |
||
|
Точность реза на отклонение по перпендикулярности |
заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения |
||
|
Рабочая высота стола |
900 мм |
||
|
Объём гидравлического бака |
80 л |
||
|
Объём бака СОЖ |
22 л |
||
|
Система смазки и охлаждения полотна + пистолет для смыва стружки |
+ |
||
|
Лампа дополнительного освещения |
+ |
||
|
Дисковая щётка для очистки полотна от стружки |
+ |
||
|
Прижимы для пакетной резки – на стационарные и подающие тиски |
+ |
||
|
Размер упаковки (ДхШхВ) |
2920х2180х2170 мм |
||
|
Размер упаковки стола подачи |
упакован вместе со станком |
||
|
Общие габариты станка, установленного в рабочее положение (ДхШхВ) |
2750x3250x1900 мм |
||
|
Отдельные габариты стола подачи (ДхШхВ) |
2000х650х900 мм |
||
|
Гарантия |
12 месяцев |
||
Автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 460 мм и прямоугольной профильной заготовки 650x350 мм под углом 90°.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроив шкалу на дисплее необходимой длины получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Макс. единичный ход подающих гидравлических тисков – 650мм
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 23-95 м/мин.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Термозащита электродвигателя.
- Высота от пола до основания тисков – 900мм.
- Система смазки и охлаждения полотна + пистолет для смыва стружки.
- Гидравлическая система регулирования усилия резания.
- Автоматическое подъём рамы при завершении резки.
На станках применяются биметаллические пилы марок М42 и М51 размером 41х1,3х5220 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.
Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
|
УЗЛЫ СТАНКА |
|
Пульт управления на поворотной панели |
|
|
|
Сенсорный экран управления |
|
|
|

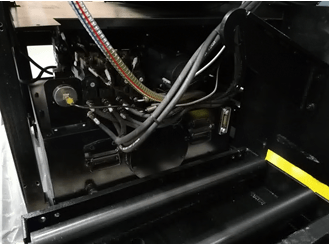

Гидростанция |
|
|
|

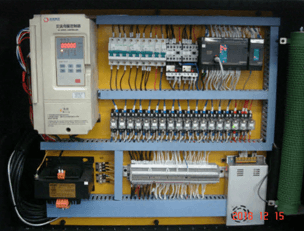

Электрошкаф |
|
|
|
Дисковая щётка для очистки полотна от стружки, приводимая в движение от движения шкива |
|
|
|
Пистолет для смыва стружки |
|
|
