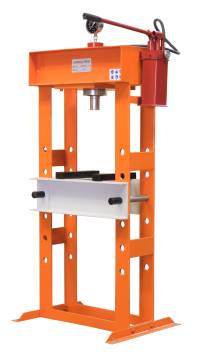

Гидравлический пресс Stalex cерии HP30S

Модель

HP-30S

Артикул

382108

Усилие, кН

300

Усилие, тонн

30

Давление, МПа

60

Макс. ёмкость, мм

750

(H: ход + перемещение стола - сопредельный размер штока и рабочего стола)

(140+650-40)

Ход штока, мм

140

Два скоростных режима гидростанции, мм

ü Холостой режим – ход поршня за одно нажатие рукоятки 3,5мм

ü Рабочий режим – ход поршня за одно нажатие рукоятки 1,0мм

Расстояние от пола до основания рукоятки гидростанции, мм

1600

Перемещение стола

6 позиций с промежутком 130мм

(общее перемещение стола: 130мм+130мм+130мм+130мм+130мм=650мм)

Рабочий размер стола, мм

495х375 (ШхГ)

(170мм – расстояние между верхними частями рёбер жёсткости рабочего стола)

Общие размеры стола, мм

495х375 (ШхГ)

(D: Ширина 495мм – расстояние между опорами)

(Ширина 700мм – расстояние стола вкл. ширину опор)

Рычаги крепления стола, мм

Ø=33/ L=290мм

Ø отв. крепления стола на сварных опорах, мм

Ø=35

Толщина стенки сварных опор, мм

t=11

Толщина стенки верхней части станка, мм

t=5

Размеры упаковки, мм (ШхГхВ)

1050х720х2010

Упаковка

фанерный ящик

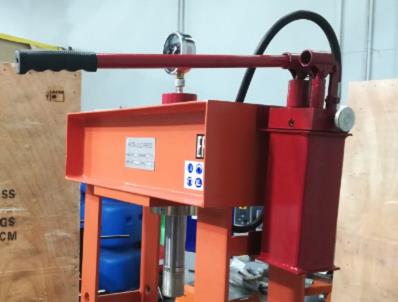

Два скоростных режима гидростанции:

ü Холостой режим – ход поршня за одно нажатие рукоятки 3,5мм

ü Рабочий режим – – ход поршня за одно нажатие рукоятки 1,0мм

А – общая высота станка

1850 мм

B – общая ширина станка (по ножным опорам)

800 мм

B – общая ширина станка (верхняя часть станка + гидростанция)

880 мм

С – общая глубина станка

600 мм

D – расстояние между опорами

495 мм

Е – боковое расстояние межу опорами

200 мм

H - максимальная высота заготовки, т.е. расстояние от верхней позиции цилиндра до нижнего положения рабочего стола.

750 мм

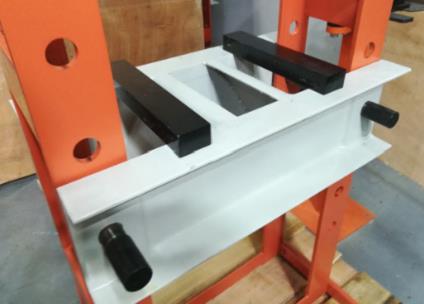

Основа рабочего стола – два швеллера 20 с двумя рёбрами жёсткости, установленными под углом к друг другу.

Расстояние между верхними частями рёбер жёсткости рабочего стола – 170мм.

(D: Ширина 495мм – расстояние между опорами)

(Ширина 700мм – расстояние стола вкл. ширину опор)

В стандартной комплектации два рабочих блока.

315х55х35 (ДхШхВ)

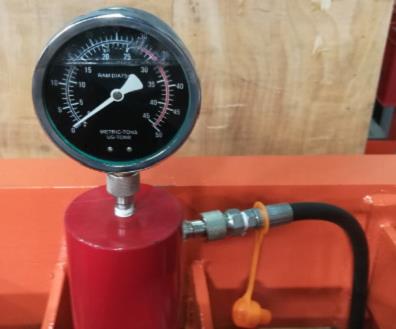

Манометр

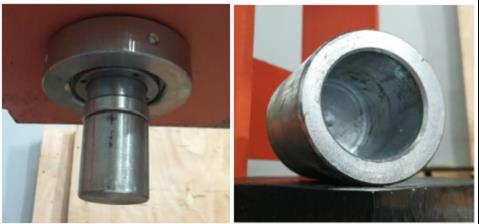

В стандартной комплектации поставляется пресс-головка.

Ø пресс-головки – 58мм

Высота пресс-головки – 65мм

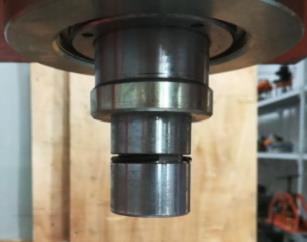

Вал штока без пресс-головки.

Ø штока – 40мм

Макс. ход штока – 140мм

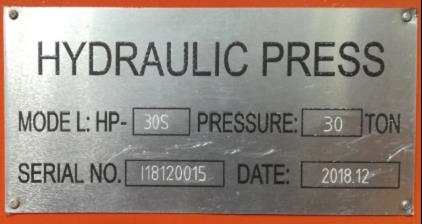

Шильдик станка.

Рычаги крепления стола - Ø=33мм.

Рычаги крепления стола - L= 290мм (гладкая часть) / L= 360мм (общая длина).

Ø отв. крепления стола на сварных опорах - Ø=35мм.

Толщина стенки сварных опор – 11мм.

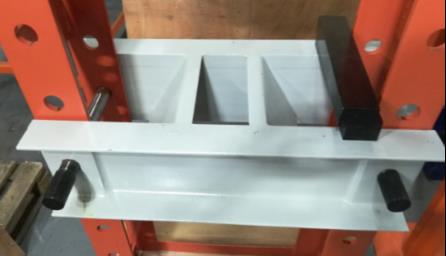

Основа рабочего стола – два швеллера 20 с двумя рёбрами жёсткости, установленными под углом к друг другу.

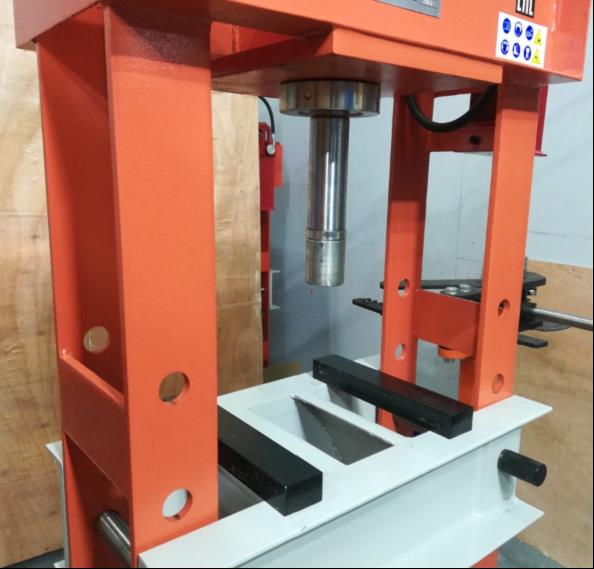

Рабочая ёмкость станка.

Макс. ход штока без с пресс-головкой.

Стандартная комплектация:

Рабочие блоки – 2шт

Пресс-головка – 1шт
