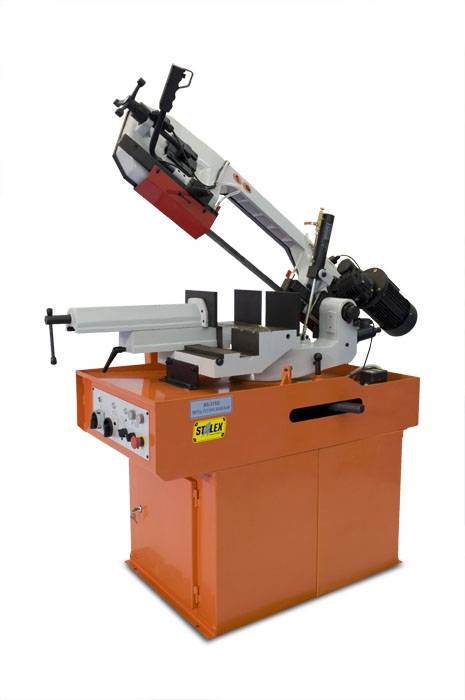

Станок ленточнопильный Stalex BS-315GH

Модель Stalex BS-315GH является гидравлическим ленточнопильным станком, данная модель популярна среди станков Stalex серии консольных полуавтоматов.

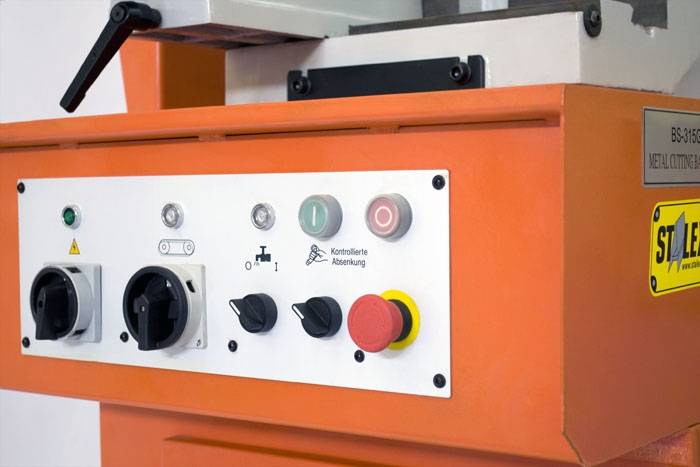

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»

Гидравлические тиски раздвигаются на 315 мм., что позволяет пилить прямоугольною заготовку с размерами превышающими рабочий просвет подъема пильной рамы.

Основные элементы

- Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°.

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически

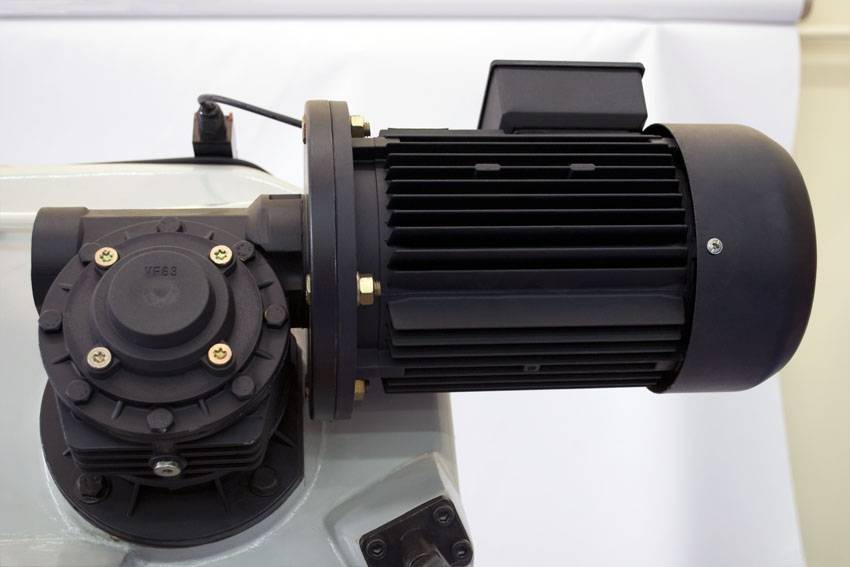

- Станок управляется трёхфазным двухскоростным двигателем, с двойными обмотками.

- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена

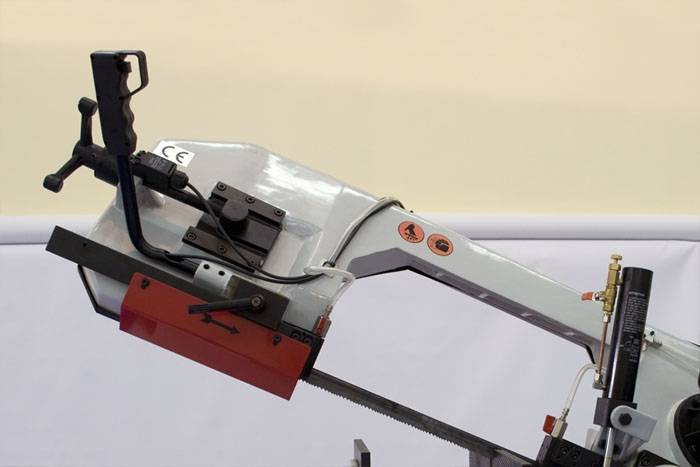

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

- Термозащита электродвигателя

- Система смазки и охлаждения полотна

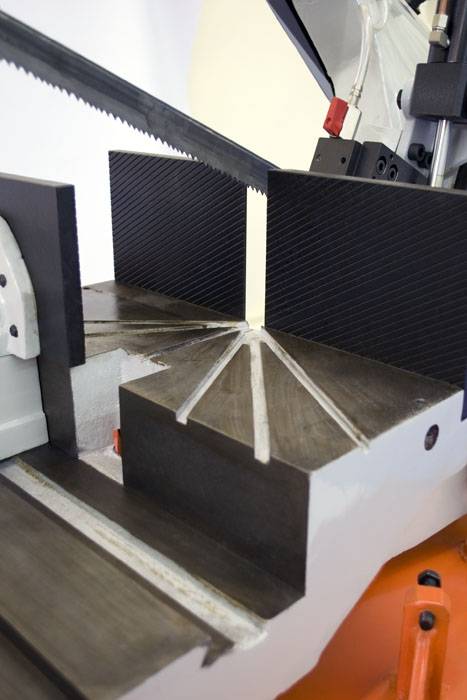

- Тиски гидравлические с возможностью быстрого зажима заготовок

- Станок имеет червячную передачу редуктора

- Упор для ограничения длины отрезаемой заготовки до 600мм

- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна

Характеристики:

На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х2825 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.

Для длинномерных деталей и заготовок поставляются приёмные и подающие рольганги. Ширина роликов 280 мм, грузоподъёмность 150 кг/м:

Рольганг универсальный, 3000 мм (подающий) - обычного исполнения,

Рольганг универсальный, 3000 мм (приёмный) - приёмные с передвижным упором и мерной линейкой, MS280 подающие с передвижными тисками для пакета заготовок.

Для тяжёлых заготовок К400 - ширина 400 мм и грузоподъёмность 750 кг/м. На рольганги К400 в ряде случаев целесообразно устанавливать вертикальные боковые ролики KV400.

Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
