MetalTec BS 600 CA автоматический колонный ленточнопильный станок

- +
В кредит
Артикул: -

Как вам статья?

(0)
Характеристики
Производитель
MetalTec
Производство
Китай
Напряжение В
380
Вес, кг
3500
Габариты Д*Ш*В (мм)
3300х2280х2450
Комплектация
ГИДРАВЛИЧЕСКИЕ ТИСКИ
ГИДРАВЛИЧЕСКИЕ ТИСКИ
ЛЕНТОЧНОЕ ПОЛОТНО
ГИДРАВЛИЧЕСКИЙ ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ
АВТОМАТИЧЕСКИЙ РОЛЬГАНГ С ПРОДВИЖЕНИЕМ
ДАТЧИК НАЛИЧИЯ ЗАГОТОВКИ В ЗОНЕ РЕЗАНИЯ
ЛАМПА ОСВЕЩЕНИЯ РАБОЧЕЙ ЗОНЫ
ЯЩИК С ИНСТРУМЕНТАМИ
КОНВЕЙЕР УДАЛЕНИЯ СТРУЖКИ
РЕГУЛИРОВКА СКОРОСТИ ПИЛЕНИЯ
ЧПУ КОНТРОЛЛЕР
МОТОРИЗИРОВАННЫЙ КОНВЕЙЕР СБОРА СТРУЖКИ








Гарантия
1 год
  • Модель BS 500 CA
  • Диаметр резки под 90˚, мм 600 - 600 x 600
  • Размеры пильного полотна, мм 6630 x 54 x 1,6
  • Скорость резания, м/мин 20 - 80
  • Сечение обрабатываемой детали при – 90°, мм
    ● 600
    ▅ 600 x 600
  • Контроллер (до 5 программ в одном цикле резки) ЧПУ
  • Система крепления заготовки Гидравлические тиски с прижимом для пакетной резки
  • Мощность двигателя, кВт 5,5
  • Мощность мотора гидравлики, кВт 1,5
  • Гидравлическая помпа, кВт 0,04
  • Продвижение за один цикл подачи, мм 500
  • Точность подачи, мм ±0,2

Конструктивные особенности

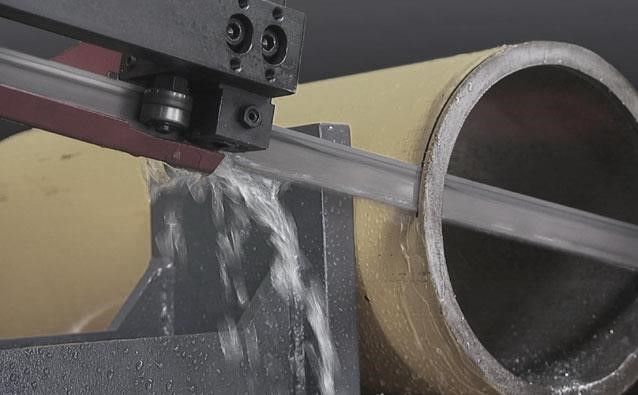

НАПРАВЛЯЮЩИЕ ПИЛЬНОГО ПОЛОТНА

Направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна).

Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации.



КОЛОННЫЙ ТИП СТАНКА

Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа - точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи.

Массивная жесткая станина превосходно справляется с вибрациями в процессе резки, чем продлевает ресурс инструмента и сохраняет точность обработки.



ГЛАВНЫЙ ДВИГАТЕЛЬ

Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью 5,5 кВт.

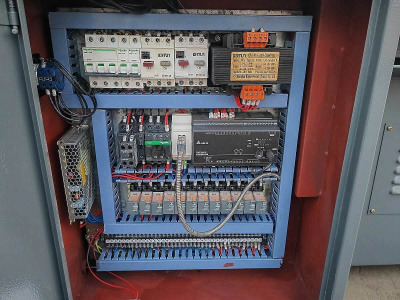

ПАНЕЛЬ ОПЕРАТОРА

Эргономичная панель оператора позволяет беспрепятственно управлять рабочими узлами станка:

  • пуск цикла пиления в автоматическом режиме;
  • управление органами станка в ручном режиме.

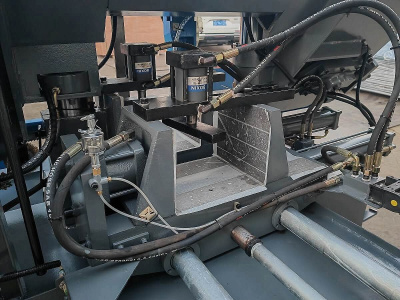

ГИДРАВЛИЧЕСКИЕ ТИСКИ

Станок оснащен надежными гидравлическими тисками для надежной фиксации заготовки. Зажим и разжатие гидравлических тисков осуществляется в автоматическом режиме при начале и остановке цикла.



РЕГУЛИРОВКА СКОРОСТИ ПИЛЕНИЯ

Бесступенчатая регулировка скорости: 20 - 80 м/мин.



АВТОМАТИЧЕСКАЯ ПОДАЧА

Т-образная конструкция станка включает автоматический рольганг для базирования и продвижения заготовок в зону пиления. Максимальное продвижение за один раз - 500 мм. Рольганг оснащен ограничительными и поддерживающими роликами для надежного и перпендикулярного базирования длинных заготовок, а также для плавной подачи.



ГИДРАВЛИЧЕСКИЙ ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ

Станок оснащен гидравлическим прижимом для пакетной резки, позволяющим надежно фиксировать несколько заготовок для получения точного и качественного реза.


Ленточнопильный автоматический станок MetalTec BS 600 СA предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.

Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется станина, а в качестве режущего модуля - пильная рама. Пильная рама симметрично базируется на двух колоннах высокой стабильности, которые обеспечивают точное и плавное перемещение режущего модуля в процессе обработки.

На данном станке осуществляется обработка в автоматическом режиме. В автоматическом режиме - станок самостоятельно осуществляет весь цикл резки: фиксация заготовки, опускание рамы, процесс резки, остановка пильного полотна, поднятие рамы, разжатие основных тисков, и продвижение заготовки.

Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Привод осуществляется одним шкивом, что является типовым для данного вида оборудования.


ОСНОВНЫЕ ОСОБЕННОСТИ:

  • Высокотехнологичные направляющие пильного полотна повышенной жесткости, позволяют продлить срок службы пильного полотна и повысить качество обработки детали;
  • Сбалансированная пильная рама, обеспечивает надежный и стабильный процесс резки;
  • Плавный и точный подъем / опускание пильной рамы - благодаря 2 колонной конструкции;
  • Тиски с гидравлическим прижимом, оптимально удобны для фиксации заготовок разных размеров;
  • Автоматическая остановка пильного полотна и поднятие пильной рамы после окончания резки;
  • Точная настройка пильного полотна, позволяет устранить люфт и обеспечить точный и безопасный процесс резки. Для достижения наилучшего качества и скорости резки, скорость подачи можно плавно отрегулировать;
  • Точная и плавная настройки скорости движения пильного полотна, позволяет оптимально продлить ресурс прочности пильного полотна, и обеспечивает наилучший процесс резки;
  • Автоматическое продвижение заготовок и подача их в зону резки, позволяет с высокой точностью ± 0,2 мм выполнять повторение предыдущего цикла пиления.

СХЕМА ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ МЕТАЛЛИЧЕСКИЙ ПРУТОК

ПРЕИМУЩЕСТВА АВТОМАТИЧЕСКОГО ЛЕНТОЧНОПИЛЬНОГО СТАНКА:

  • Автоматическое опускание и подъем пильной рамы, продвижение материала - позволяет автоматизировать процесс резки от первой загрузки заготовки до получения готовых заготовок, а также повысить производительность, качество резки и безопасность при работе.
  • Высокая точность обработки благодаря управляемым направляющим с подшипниками - позволяет получить более качественный рез в сравнении с аналогами других производителей.
  • Экономия материала при обработке, за счет малой ширины резки - позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
  • Пакетная резка, и резка нескольких заготовок одновременно - позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
  • Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.

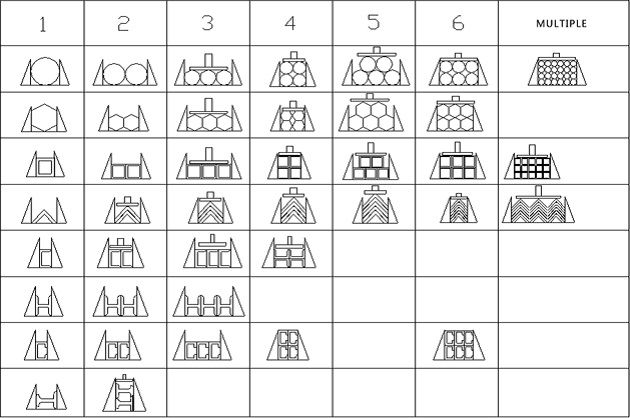

ПРИНЦИПЫ УКЛАДКИ ЗАГОТОВОК ДЛЯ ЗАЖИМА:

Для обеспечения стабильности положения заготовок при пилении, следуйте общим правилам укладки заготовок для зажима в тисках. Основные принципы и примеры укладки, в зависимости от формы поперечного сечения заготовки и количества укладываемых заготовок представлены на следующей диаграмме.

Неправильное крепление и сохранение подвижности может привести к смещению заготовки в процессе пиления и повреждению пильного инструмента.
