Сервопривод что это

   Чтобы понять сервопривод – что это за привод и как работает, достаточно представить устройство, которое не просто вращается, а точно знает угол поворота, скорость и положение в любой момент времени.

   Это интеллектуальный привод, который получает команду и самостоятельно корректирует свои действия для достижения результата. Сервопривод – что это такое с технической точки зрения? Это система, объединяющая мотор и блок управления с обратной связью.

Устройство сервопривода

   Это не просто мотор, а сложный аппаратно-программный комплекс, который обеспечивают точность, недоступную обычным двигателям. Каждый элемент внутри корпуса отвечает за свою задачу, превращая электрическую энергию в прецизионное движение.

Основные компоненты

   Любой сервопривод – это простыми словами совокупность четырех элементов:

• электродвигатель (силовое звено);

• датчик (энкодер);

• система управления (электроника);

• механический редуктор.

   Слаженная работа всех компонентов делает сервоприводы одними из самых надежных узлов.

Система обратной связи

   Главное, что такое сервопривод в отличие от обычного мотора – это наличие датчика обратной связи. Он сообщает контроллеру, на какой угол повернулся вал, с какой силой он сопротивляется нагрузке.

   Без этой связи серводвигатель – это был бы обычный мотор, работающий «вслепую». Обратная связь исключает ошибки позиционирования, которые возникают из-за механического износа или внешнего сопротивления.

Пример расчета:

   Сервопривод – что такое с точки зрения точности? Понять это можно, рассчитав минимальный угол поворота. Если энкодер имеет разрешение 20 бит, то количество положений на один оборот составит 220 = 1 048 576. При делении 360° на это число получается точность шага примерно 0,00034°. Такой контроль позволяет механизму работать с объектами, невидимыми человеческому глазу.

Принцип действия

   Основной принцип работы заключается в постоянном поддержании равновесия между желаемым и действительным положением. Когда на вход поступает сигнал, контроллер подает питание на серводвигатель. Как только датчик фиксирует достижение нужной точки, питание отключается или снижается для удержания вала на месте.

   Работающие механизмы движутся плавно, без рывков, вибраций. Сервомотор – что это такое с точки зрения динамики? Устройство способно мгновенно разогнаться и так же быстро остановиться в строго заданной точке.

Пример настройки ПИД-регулятора

   Для стабильной работы часто настраивают ПИД-регулятор (пропорционально-интегрально-дифференцирующий). Коэффициент P отвечает за скорость реакции, I – устраняет статическую ошибку, а D – гасит колебания при остановке. Правильная настройка этих параметров гарантирует, что сервопривод будет работать без перебегов и «гудения» в точке покоя.

   Много типов устройств адаптировано под разные задачи. Классификация основана на типе питания и физическом принципе работы исполнительного механизма. Понимание типов помогает правильно сделать выбор сервопривода для конкретного проекта или станка.

Сервоприводы постоянного тока (DC)

   Это устройства, в основе которых – двигатель постоянного тока. Они делятся на коллекторные (дешевле, проще) и бесколлекторные (надежнее, долговечнее).

Двигатели постоянного напряжения отлично поддаются регулировке, часто встречаются в малогабаритной технике, мобильных устройствах, поскольку могут работать от аккумуляторов.

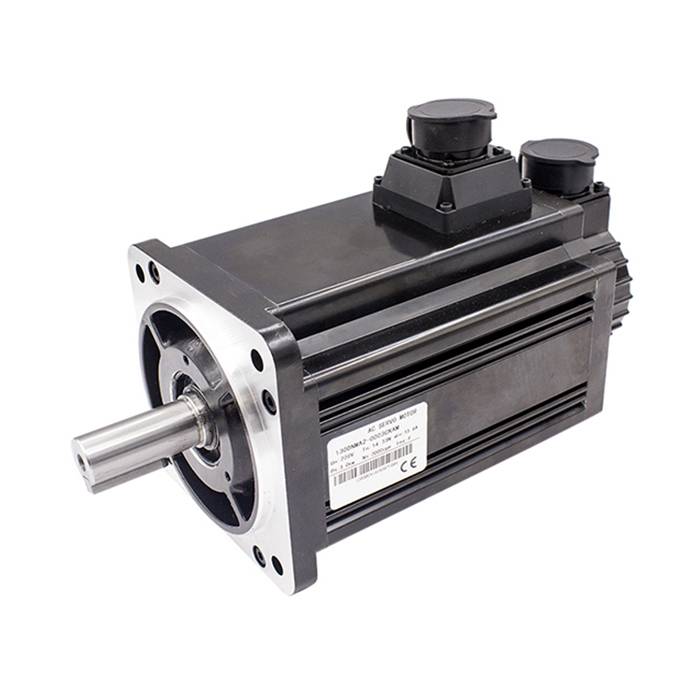

Сервоприводы переменного тока (AC)

   В промышленности наиболее востребованы сервоприводы переменного тока. Они отличаются мощностью, выдерживают перегрузки без риска перегрева. Системы переменного тока сложнее в управлении, но эффективнее при работе на высоких мощностях.

   Используются в тяжелых станках, конвейерных линиях, могут работать в агрессивных средах, требуют минимального внимания со стороны техперсонала.

Гидравлические сервоприводы

   Используют энергию жидкости под давлением для создания движения. Обладают высокой удельной мощностью, позволяют перемещать грузы весом в десятки тонн с точностью до миллиметра. Требуют наличия насосных станций, сложной системы трубок, что ограничивает их применение.

Пневматические сервоприводы

   Отличаются высокой скоростью работы, «мягкостью» движений, что полезно при работе с хрупкими деталями. Пневматика безопасна с точки зрения искрообразования, поэтому ее часто ставят на лакокрасочные линии или химические производства.

   Для простых задач пневматические системы – самые бюджетные и быстрые.

Технические характеристики

   На производительность системы влияют характеристики сервоприводов. Основные параметры – номинальный момент, скорость вращения, инерция ротора. Эти данные определяют, сможет ли привод справиться с массой детали, успеет ли вовремя затормозить.

Показатели производительности

В таблице – основные показатели производительности:

   Высокая производительность позволяют использовать сервомотора в условиях интенсивной эксплуатации, где важна каждая доля секунды.

Расчеты и формулы

   Для правильного внедрения привода в систему рассчитывают требуемую мощность по формуле:

P = M * ω

   Где P – мощность в ваттах, M – крутящий момент, а ω – угловая частота вращения в секунду. Если расчет выполнен неверно, серводвигатель будет работать на пределе возможностей. Это приведет к быстрому износу редуктора.

Пример расчета требуемого момента

   Если нужно поднимать груз массой 10 кг на шкиве радиусом 0,05 м, статический момент составит:

M = m * g * r = 10 * 9,81 * 0,05 = 4,9 Нм

   К этому значению нужно добавить момент инерции для ускорения (обычно закладывают запас в 20-30 %).

Сравнение с другими типами приводов

   Главное отличие в том, как работает сервопривод. Обычный мотор не контролирует свое положение, а шаговый двигатель может «терять шаги» при большой нагрузке – у него обычно нет обратной связи.

Сервомотор – что такое с точки зрения гарантии результата? Если вал отклонится от заданной точки под весом детали, электроника мгновенно добавит ток, вернет его на место.      Обычные двигатели на это не способны.

Пример сравнения для задачи позиционирования:

   В станке для лазерной резки шаговый двигатель может ошибиться из-за резонанса. В результате деталь уйдет в брак. Серводвигатель – что это и как работает в такой же ситуации? Он непрерывно мониторит свое местоположение 4000 раз в секунду. В результате погрешность реза всегда остается в пределах допуска, независимо от скорости движения головки.

Области применения

   Устройства используют практически во всех видах деятельности. Везде, где нужно точное движение, стоят сервоприводы.

Промышленность

   В промышленности автоматизация невозможна без прецизионных сервоприводов. Они вращают валы типографских станков, их используют в упаковочных линиях, где требуется высокая скорость цикличных движений.

Робототехника

   Сложные роботы полностью состоят из сервосистем. В человекоподобных роботах количество серводвигателей исчисляется сотнями. Для простых любительских конструкций используют маленькие пластиковые модели. Для профессиональных медицинских роботов – сверхточные титановые приводы.

Автоматизация

   В автоматизированных системах жилых зданий сервоприводы управляют заслонками вентиляции, клапанами отопления для дозирования подачи воздуха или воды, поддержания микроклимата.

   Автоматизация востребована в складской логистике. Роботизированные погрузчики используют сервоприводы для навигации между стеллажами, точного захвата паллет.

Станки с ЧПУ

   В металлообработке без сервопривода невозможна работа фрезерных или токарных центров, где деталь вытачивается по сложной компьютерной модели. Привод крутит фрезу, при этом мгновенно реагирует на изменение плотности металла.

Требования к сервоприводам в современных станках с ЧПУ:

• максимальная жесткость вала для исключения вибраций;

• способность работать на сверхнизких оборотах без рывков;

• высокая перегрузочная способность;

• полная интеграция с ЧПУ-контроллером по скоростным протоколам.

Электродвигатели для привода систем

   Часто сервомотор воспринимается частью большой системы охлаждения или подачи материалов. В таких случаях он является исполнительным механизмом, который регулирует обороты насоса или вентилятора. Электродвигатели в насосных станциях поддерживают стабильное давление в трубах независимо от расхода воды.

Критерии выбора сервопривода

   Чтобы устройство работало долго, эффективно, важно соотнести его возможности с задачами. Ошибка в выборе момента или инерции приведет к тому, что система будет медленной либо склонной к поломкам.

Алгоритм выбора сервопривода:

1. Определение момента нагрузки – нужно рассчитать постоянный и пиковый моменты (при разгоне).

2. Анализ инерции. Для стабильной работы инерция нагрузки должна соотноситься с инерцией ротора серводвигателя.

3. Выбор типа питания. Для автономных систем – постоянного тока, для стационарных мощных машин – переменного.

4. Учет условий среды. Если на производстве много влаги или стружки, нужен класс защиты не ниже IP65.

   Важно закладывать небольшой запас по мощности, чтобы привод не работал постоянно на температурном пределе.

Установка и эксплуатация

   Монтаж требует аккуратности, вал и энкодер – очень чувствительные узлы. Нельзя бить по валу молотком при установке муфты, чтобы не разрушить стеклянный диск датчика внутри. Нужно использовать эластичные муфты, которые компенсируют микроскопические несоосности валов.

   При эксплуатации важно следить за надежностью заземления. Сервопривод – высокочастотное устройство, поэтому может создавать электромагнитные помехи. Качественные экранированные кабели помогут избежать ложных срабатываний в системе управления.

Техническое обслуживание

   Сервоприводы нуждаются в периодической проверке состояния подшипников, целостности изоляции проводов. Если привод коллекторный, необходимо регулярно контролировать износ щеток, вовремя их менять.

   В цифровых системах полезно обновлять прошивку контроллера, проверять логи ошибок. Диагностика позволяет увидеть, что сервомотор стал потреблять больше тока при той же нагрузке. Это признак того, что механическая часть (например, подшипник в станке) начинает подклинивать. Своевременный сервис убережет от простоя всей линии.
