Заточной станок Proma ON-220

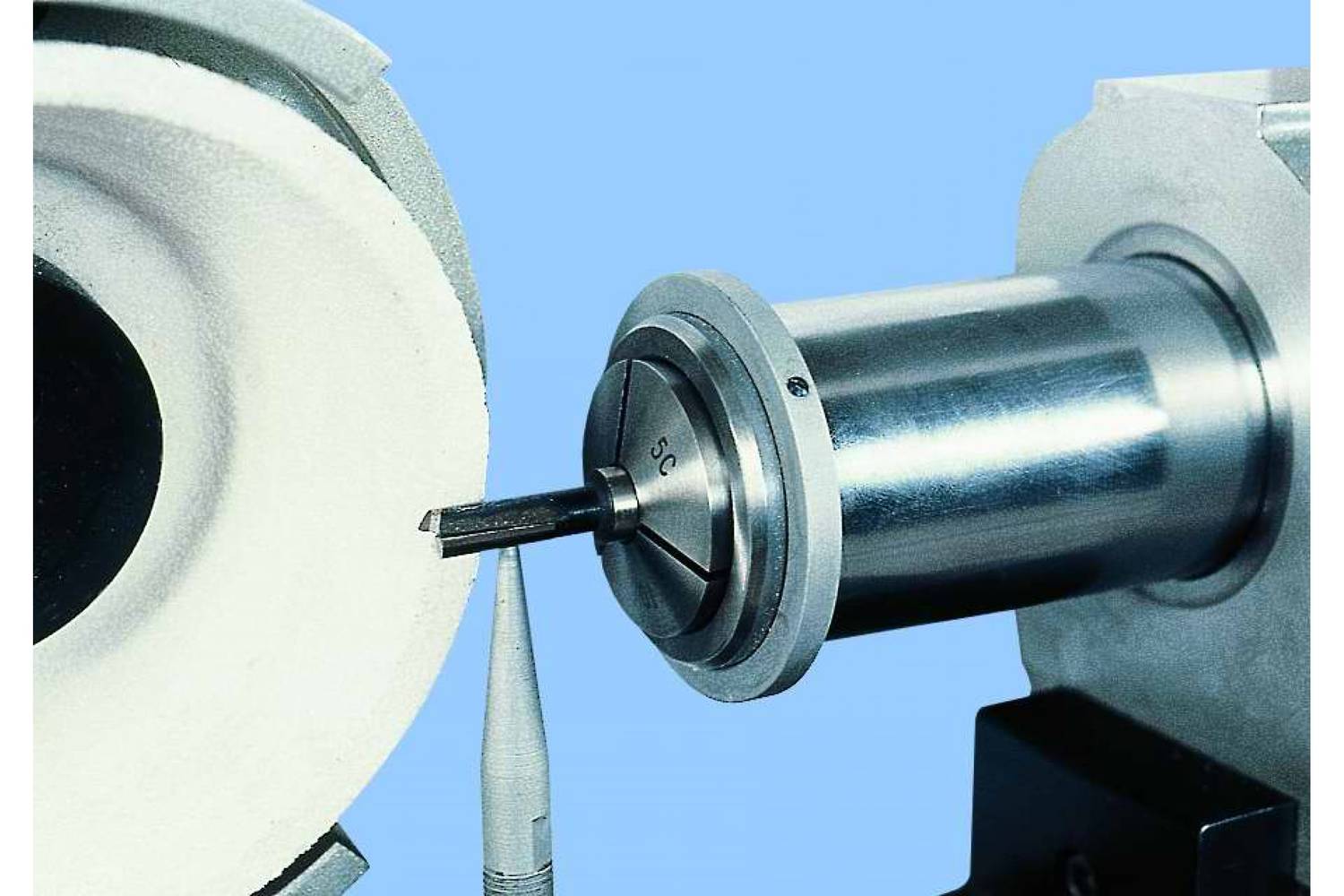

Станок ON – 220 предназначен для шлифовки и заточки инструментов, их цилиндрических и торцовых поверхностей (сверла, фрезы цилиндрические с хвостовиками, некоторые виды фасонных и т.д.).

Данный заточный станок находит широкое применение в инструментальных и ремонтных мастерских, а также на малых и средних производственных предприятиях, в бытовых мастерских, благодаря малому энергопотреблению и небольшим габаритам, а так же возможности подключения к сети 220 вольт.

Станок ON-220 в базовой комплектации предназначен для заточки задних углов режущих кромок по наружному диаметру и с торца следующих инструментов:

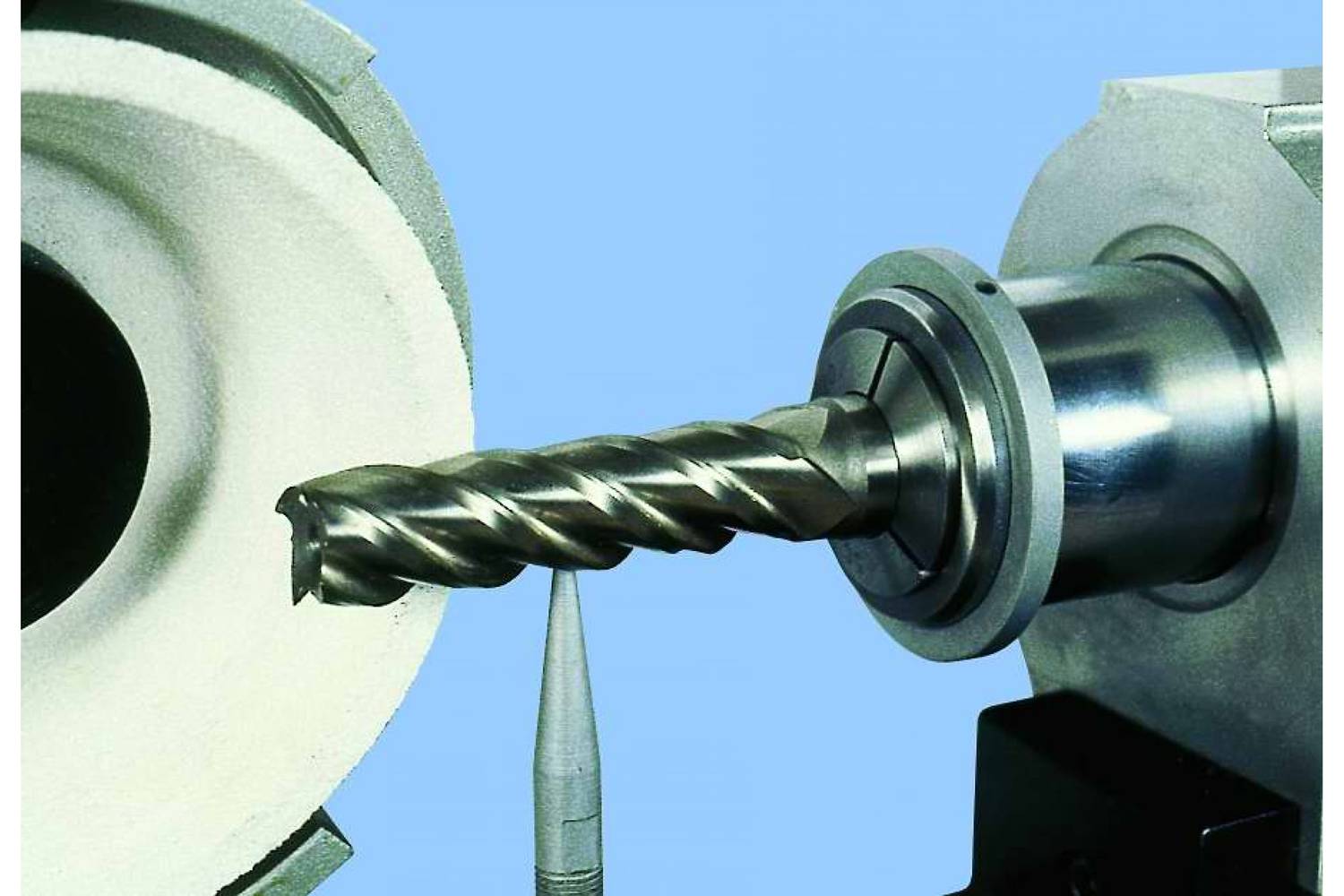

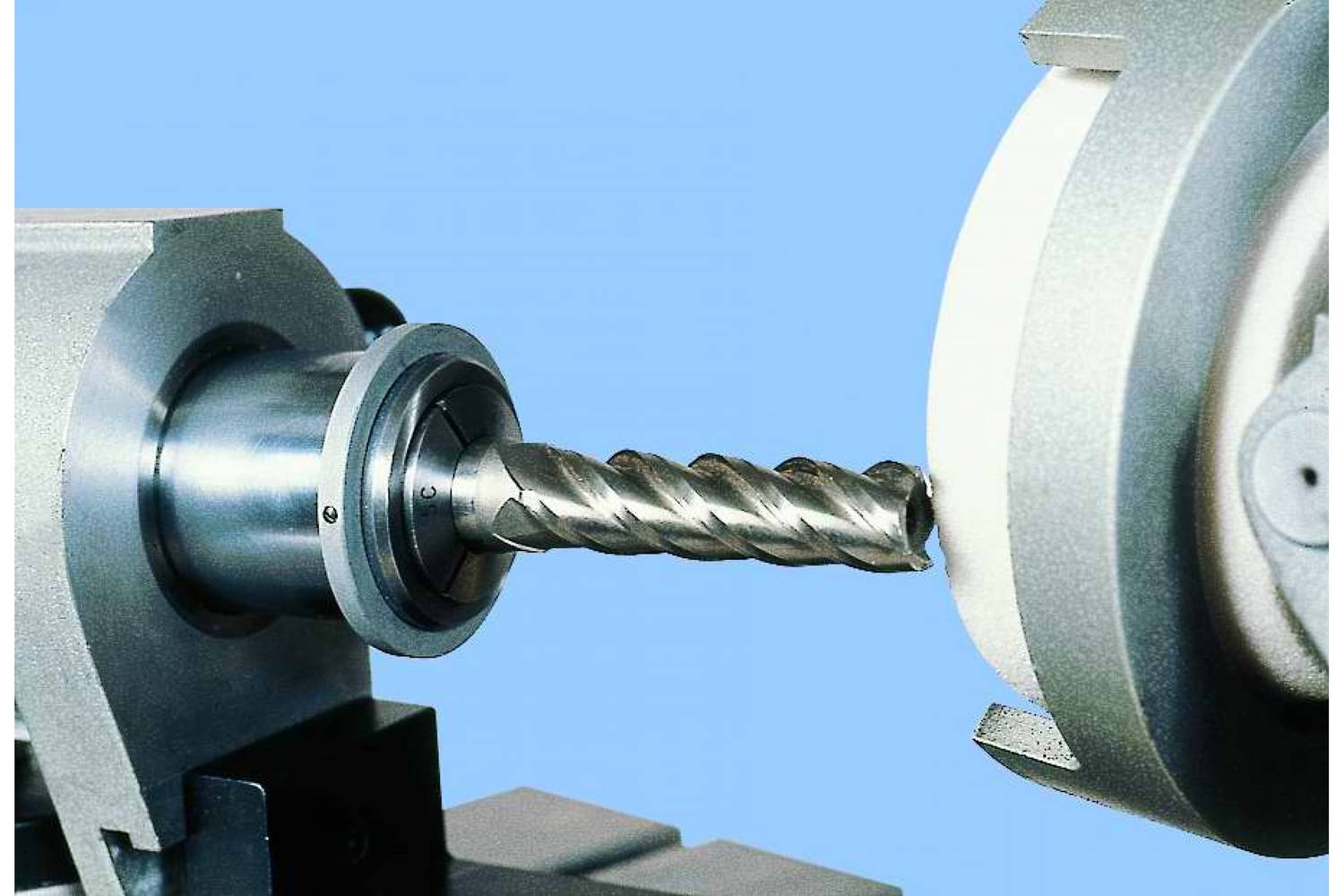

• Концевые фрезы

   а) обыкновенные
   б) шпоночные
   в) для Т-образных пазов

• Торцевые насадные фрезы
• Цилиндрические фрезы
• Пазовые дисковые фрезы
• Зенкеры
• Развертки
• Сверла

Диапазон диаметров - 5÷50 мм.
Диапазон диаметров хвостовиков  - 5÷22 мм.
Максимальная длина затачиваемой части – 245 мм.
Для заточки инструмента с хвостовиком конус Морзе применяется специальный переходник на конус Морзе № 3 (артикул 60000220).
Для заточки радиусной части сферических концевых фрез применяется специальное приспособление для обработки радиуса с делительной головкой (25002776)..

При использовании универсального приспособления (артикул 25000278)  можно затачивать, например, токарные резцы, и другой инструмент с прямолинейными режущими кромками и прямоугольным хвостовиком, размером не более 38 х 38 мм.

Основные узлы и детали оборудования

1. Рукоятка регулировки наклона шлифовальной бабки
2. Электродвигатель
3. Выключатель
4. Шлифовальный круг
5. Лампа освещения
6. Рычаг отвода инструмента
7. Делительное кольцо для фрез с 2-мя – 8-ю лезвиями
8. Цанговый зажим
9. Площадка держателя цанг
10. Маховик продольного хода
11. Плита основания
12. Таблица шлифовки
13. Маховик поперечного хода
14. Опора для инструмента
15. Основание — станина
16. Плита шлифовальной бабки
17. Основание шлифовальной бабки
18. Патрубок вытяжки
