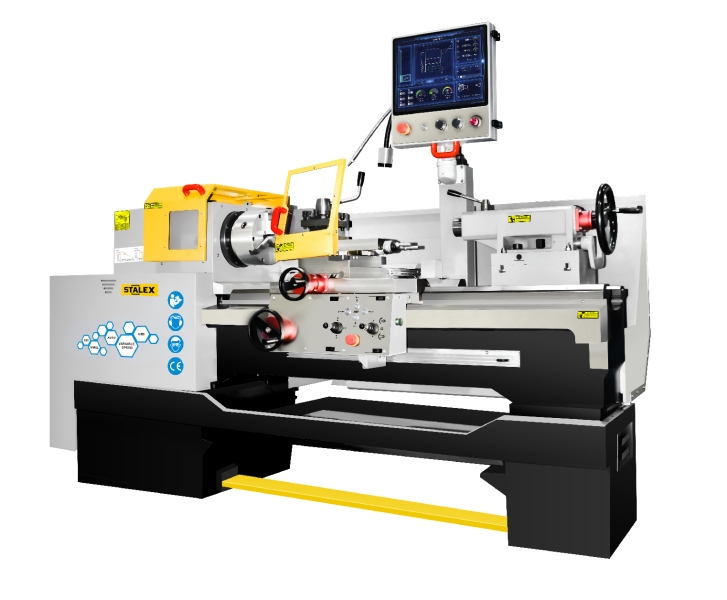

Токарно-винторезный станок STALEX Smart Line E5 Ø500х2000 мм

Диаметр обточки над станиной, мм 500
Диаметр обточки над поперечным суппортом, мм 300
Макс. длина заготовки/ обточки, мм 2000/1915

Подробнее

Цена

3 881 950 ₽/шт

Подобрать аналог

Нет в наличии

Нашли дешевле?

в Москве от 1 рабочего дня

Все товары STALEX Все товары категории

Производитель

STALEX

Производство

Китай

Гарантия

1 год

Комплектация

Система управления: Hunts
3-х кулачковый патрон: ⌀250 мм
Сенсорный цветной PLC дисплей (промышленный класс): 15"
Шарико-винтовые пары для осей X/Z
Главный серводвигатель 11 кВт
Серводвигатели для осей X/Z
Четырёхпозиционный резцедержатель
Задняя бабка с ручным управлением
Поддон для сбора стружки
Функция постоянной скорости резания (CSS)
Бесступенчатое регулирование скорости шпинделя
LED рабочее освещение
Система подачи СОЖ
Система автоматической смазки
Электрооборудование стандарта CE
Стандартное напряжение: 380В/50Гц/3 фазы
Защитный кожух патрона
Защитный кожух резцедержателя
Задний защитный кожух
Тип переднего конца шпинделя: A2-8
4-х кулачковый патрон: ⌀320 мм
Люнет подвижный: ⌀20–80 мм
Люнет неподвижный: ⌀20–125 мм
Планшайба приводная: ⌀250 мм
Тормоз ножной
Планшайба: ⌀500 мм
Вращающийся центр
Регулируемые опорные пятаки
Упаковка в деревянный ящик
Руководство по эксплуатации

Описание и характеристики

Подробные характеристики STALEX Smart Line E5 Ø500х2000 мм

Диаметр обточки над станиной, мм 500
Диаметр обточки над поперечным суппортом, мм 300
Макс. длина заготовки/ обточки, мм 2000/1915
Ширина станины, мм 400
Размер патрона, мм 250
Количество ступеней скорости Бесступенчатое регулирование
Макс. скорость шпинделя, об/мин 20-2000
Диаметр отверстия шпинделя, мм 80
Конус шпинделя внутри Metric 90
Тип переднего конца шпинделя A2-8
Ход верхнего резцедержателя, мм 140
Ход по оси X, мм 250
Количество позиций 4
Размер державки резца, мм 25×25
Тип перемещения задней бабки Ручное
Ход пиноли, мм 150
Диаметр пиноли, мм 75
Конус пиноли MT5
Диапазон метрических резьб, мм Без ограничений
Диапазон дюймовых резьб, мм Без ограничений
Диапазон модульных резьб, мм Без ограничений
Диапазон резьб по диаметральному шагу, мм Без ограничений
Размер шариковинтов X/Z, мм Ø25×5/Ø40×10
Мощность главного серводвигателя, кВт 11
Мощность двигателя СОЖ, кВт 0.125
Мощность серводвигателей X/Z, кВт 1.3/2.3
Макс. крутящий момент шпинделя, Нм 650
Крутящий момент по осям X/Z, Нм 8.4/14.6
Быстрая подача по осям X/Z, м/мин 4/8
Габариты станка, мм 3658×1450×1850
Вес нетто, кг 2800

Цветной сенсорный экран, интуитивное управление
15-дюймовый промышленный цветной сенсорный PLC дисплей (LED) обеспечивает:

Визуализацию технологического процесса
Быстрый ввод данных
Прямое наблюдение за обработкой

Функции мониторинга:

Переключение метрической/дюймовой систем
Отображение программируемых диаметров/радиусов
Многоязычный интерфейс
Индикация времени и даты
Визуализация аварийных сообщений
Реал-тайм контроль:

Состояние шпинделя (обороты)
Нагрузка серводвигателей
Позиция и перемещение осей

Преимущества:

Повышенная стабильность
Упрощённое обслуживание
Сокращение времени обработки
Минимизация требований к квалификации оператора
Снижение трудозатрат и повышение производительности

Высокоскоростной привод с увеличенным моментом
Станок сочетает:

Передовую сборку
Интеллектуальную систему управления
Высокоточную обработку(DIN8605)

Конструктивные решения:
1. Шпиндель:

Мощный серводвигатель
Бесступенчатое регулирование скорости (до 2000 об/мин)
Опции диаметра отверстия: 80 мм (3") / 104 мм (4")
Оптимизированный пролёт подшипников
Комбинированные опоры:

Двухрядные роликовые подшипники
Точные упорно-радиальные подшипники

2. Привод подач:

Серводвигатели с высоким моментом
Интерполяция по 2 осям (X/Z)

Экономический эффект:

Оптимизация мелкосерийного производства
Снижение затрат на персонал
Увеличение производственной мощности

Нулевое программирование, упрощённая эксплуатация
Технологическая платформа:
Гибридная система на базе классического токарного станка с интеграцией ЧПУ.
Режимы работы:
1. Ручное управление
2. Диалоговое программирование (без G-кодов)
Обрабатываемые поверхности:

Цилиндрические/конические (внутренние и наружные)
Торцевые
Резьбовые (включая конические/трубные)
Сферические
Ступенчатые валы

Функция постоянной линейной скорости резания (CSS)
При обработке торцовых поверхностей доступен режим
постоянной линейной скорости резания (CSS). Динамическое
непрерывное регулирование частоты вращения шпинделя
обеспечивает стабильную скорость движения режущего
инструмента относительно поверхности заготовки.
Результат:

Равномерное качество обработки по всей поверхности
Идентичная шероховатость на всех участках детали

Функция восстановления резьбы
Реализована технология коррекции резьбового профиля без перезапуска цикла обработки.
