Устройство чиллера для лазерного станка

   Применение лазерных станков с ЧПУ помогает достичь высокой точности металлообработки и производительности. Для их эффективности, предотвращения перегрева важна система, которая обеспечит стабильную работу лазерного излучателя. Эту задачу выполняет холодильное устройство – чиллер.

Без него лазерные станки не могут работать на полную мощность, а их компоненты быстро изнашиваются. Устройство чиллера поддерживает оптимальную температуру для бесперебойной работы оборудования.

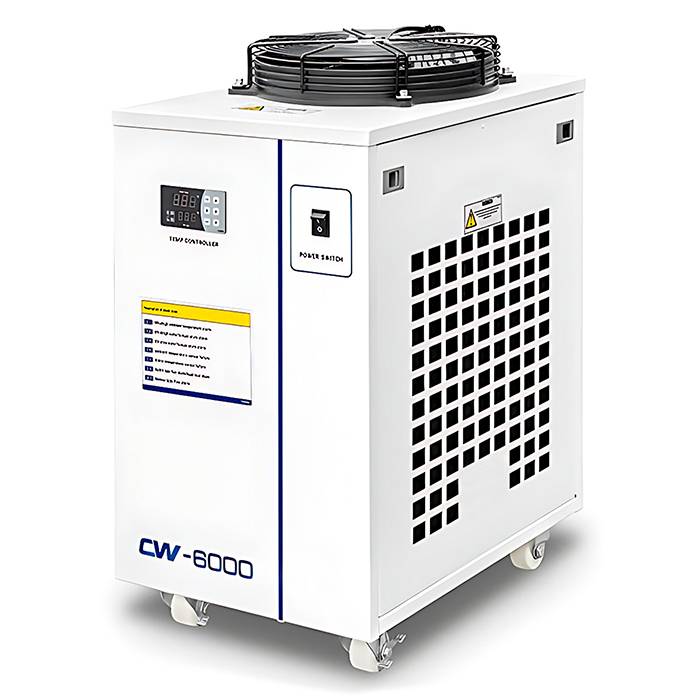

Что такое чиллер в металлообработке

   Это охлаждающее устройство влияет на работу станка. Промышленная холодильная машина отводит избыточное тепло от технологического оборудования. Эту функцию чиллер выполняет в металлообработке.

   Чиллер для лазерного станка – что это в контексте резки и гравировки металла? Это система охлаждения источника лазерного излучения. Когда лазер работает, он генерирует значительное количество тепловой энергии, которое нужно отводить.

   Если температура превышает допустимые значения, это может снизить мощность лазера, ухудшить качество реза, даже вывести из строя излучатель. Чиллер защищает лазерный источник от перегрева, поддерживает заданную температуру теплоносителя, который циркулирует по замкнутому контуру.

Применение

   Чиллер применяют в системах, где требуется эффективное охлаждение технологических процессов. Что такое чиллер для лазерного станка? Это устройство, которое охлаждает лазерный излучатель с оптикой.

   Чиллеры используются в разных процессах металлообработки для охлаждения:

1. Лазерных станков. Они обеспечивают стабильную температуру лазерного излучателя, исключают перегрев лазерной трубки.

2. Гидравлических систем. Чиллеры используются для охлаждения гидравлического масла, исключают сбои в работе.

3. Инструментов, деталей. В резке или формовке чиллер используется для охлаждения самого инструмента или заготовки, что исключает деформации, улучшает качество конечного продукта.

   Чиллеры обеспечивают охлаждение ЧПУ шпинделей, чтобы они стабильно работали при высоких оборотах. При высокоскоростной обработке шпиндель сильно нагревается. Охлаждающее оборудование поддерживает его температуру, что продлевает срок службы подшипников, обеспечивает точность обработки.

Чиллеры используют в медицинском оборудовании (например, в аппаратах МРТ, КТ) для поддержки необходимой температуры сверхпроводящих магнитов. В промышленности чиллеры нужны для охлаждения индукционных катушек, трансформаторов сварочного оборудования, пресс-форм в литье пластмасс.

Охлаждающие устройства применяют в полиграфии, химическом производстве, пищевой, фармацевтической промышленности.

   Такая сфера применения обусловлена способностью устройства поддерживать заданную температуру с высокой точностью, что важно для многих производств.

Принцип работы

   Термодинамический цикл, схожий с принципом действия бытового холодильника или кондиционера, лежит в основе работы чиллера. Принцип работы – циркуляция хладагента по замкнутому контуру.

Процесс включает четыре этапа:

1. Испарение. Жидкий хладагент с низкой температурой, пониженным давлением попадает в испаритель, где поглощает выделяемое тепло. При поглощении тепла от охлаждаемого объекта хладагент переходит из жидкого состояния в газообразное.

2. Сжатие. Хладагент попадает в компрессор в газообразном состоянии, где повышаются его температура с давлением.

3. Конденсация. В конденсатор поступает газ с высоким давлением. В нем тепло отводится, выделяется в окружающий воздух. Хладагент становится снова жидким в результате конденсации.

4. Расширение. Хладагент проходит через терморегулирующий вентиль. Давление жидкого хладагента резко падает. Цикл повторяется.

Термодинамический цикл обеспечивает постоянное лазерное охлаждение теплоносителя (обычно воды), который затем подается в станок.

Виды чиллеров

   Для лазерных станков используются разные типы чиллеров, которые отличаются принципом действия. Тип охлаждения – важный критерий, так как определяет способ отвода тепла от хладагента, влияет на эффективность.

По типу охлаждения конденсатора чиллеры бывают:

1. С воздушным охлаждением. От конденсатора в окружающий воздух отводится тепловая энергия. Принцип работы: нагретый газообразный хладагент попадает в конденсатор в виде системы оребренных труб. Воздушный поток, создаваемый мощными вентиляторами, обдувает эти трубы, забирая тепло. При охлаждении газ превращается в жидкость.

2. С водяным охлаждением – в отличие от воздушных чиллеров, используют воду, чтобы охладить конденсатор. Принцип работы чиллера с водяным охлаждением: нагретый хладагент в газообразном состоянии проходит через теплообменник-конденсатор, который охлаждается циркулирующей водой.

3. С выносным конденсатором – гибридное решение. Порядок работы чиллера с выносным конденсатором: компрессорно-испарительный блок (моноблок) устанавливается внутри, а конденсатор вынесен наружу. Между ними циркулирует фреон.

По принципу охлаждения устройства бывают:

1. С пассивным охлаждением. Это версии водяных помп с большим объемом воды и радиатором. Они не используют хладагент, подходят для лазерных трубок небольшой мощности (до 60 Вт) или для помещений с низкой температурой. Их задача – рассеивание тепла, а не активное охлаждение.

2. С активным (компрессорным) охлаждением. Эти устройства работают по принципу холодильника, используют фреон в качестве хладагента. Они могут точно поддерживать заданную температуру, что важно для мощных лазерных излучателей. Такие чиллеры необходимы для трубок мощностью от 80-100 Вт и выше, так как способны отводить значительное количество тепла, обеспечивать стабильную работу лазера.

   Также чиллер для ЧПУ классифицируется по типу лазера, для которого они предназначены.

Важно учитывать мощность лазерной трубки, так как охлаждающая способность чиллера должна соответствовать или превышать мощность лазера, чтобы обеспечить его стабильную работу.

Подключение чиллера к лазерному станку

   Правильное подключение обеспечивает стабильную работу оборудования. Подключать чиллер к станку нужно внимательно, соблюдая все рекомендации производителя. Ошибки могут привести к перегреву лазерной трубки, снижению эффективности резки, выходу из строя дорогих компонентов.

Процесс подключения состоит из следующих шагов:

1. Выбор и подготовка места установки.

   Перед тем как подключить чиллер к лазерному станку, важно правильно выбрать место. Устанавливать чиллер необходимо на ровную, твердую поверхность, способную выдержать его вес. Вибрации, наклонная поверхность могут нарушить работу компрессора или других узлов. Нужно обеспечить достаточное пространство вокруг устройства для свободной циркуляции воздуха, особенно, если чиллер с воздушным охлаждением. Зазоры от стен, другого оборудования должны быть не меньше 30-50 см для эффективного отвода тепла, предотвращения перегрева самого чиллера.

Окружающая температура должна соответствовать диапазону, указанному в паспорте чиллера. Слишком высокая температура воздуха может снизить эффективность охлаждения.

2. Подготовка, заливка теплоносителя

   Правильная подготовка жидкости для охлаждения влияет на качество работы системы. В качестве теплоносителя чаще используется дистиллированная или деионизированная вода. Она предотвращает образование накипи, коррозию внутренних каналов лазерной трубки. Использование обычной водопроводной воды не рекомендуется из-за содержащихся в ней солей, примесей.

Если устройство будет работать при низких температурах (ниже 0°C), необходимо добавить в воду антифриз на основе пропиленгликоля. Это предотвратит замерзание, повреждение компонентов.

Заливать жидкость нужно в специальный бак на чиллере до отметки, указанной производителем. Устройство должно быть выключено на этом этапе. Затем чиллер запускается на короткое время, чтобы заполнить контур циркуляции.

3. Монтаж, подключение гидравлических линий

   Это ответственный этап, который требует особой аккуратности. Необходимо использовать шланги, которые идут в комплекте с чиллером или соответствуют его техническим требованиям по диаметру, материалу. Шланги должны быть гибкими, прочными.

Подключение осуществляется к входному и выходному патрубкам на задней панели лазерного станка и соответствующим патрубкам на чиллере. Важно не перепутать их местами.

   Важна герметичность, поэтому необходимо убедиться, что все соединения надежно затянуты, не протекают. Для фиксации используют хомуты или другие крепежные элементы. После запуска важно проверить соединения на предмет утечек.

4. Подключение к электричеству, настройка

   Чиллер подключают к соответствующему источнику питания. Важно, чтобы напряжение, частота, мощность сети соответствовали указанным на табличке устройства. Если в сети наблюдаются скачки, нужно использовать стабилизатор напряжения.

Многие современные чиллеры могут синхронизироваться с лазерным станком. Это значит, что он автоматически включается с начала работы лазера, а после завершения – выключается. Это экономит электроэнергию и ресурс устройства.

При настройке параметров устанавливается требуемая температура охлаждения на панели управления. Для большинства лазерных трубок рекомендуемая температура составляет от 18°C до 25°C. Точное значение зависит от типа трубки, мощности лазера.

5. Запуск и проверка.

   После подключения и завершения настройки проводится тестовый запуск. Для этого чиллер включают, проверяют, что насос работает, а температура воды постепенно снижается.

   На многих моделях чиллеров есть индикатор потока воды. Он должен показывать нормальный поток. Если поток слабый или отсутствует, шланги проверяют на предмет перегибов или засоров.

   Проводят тестовую резку или гравировку на станке, чтобы убедиться, что чиллер поддерживает стабильную температуру в процессе работы.

Правильное подключение чиллера гарантирует стабильное, качественное охлаждение лазерного станка, что обеспечивает его высокую производительность.

Схема работы чиллера для лазерного станка

    Схема работы чиллера для лазерного станка основана на замкнутом термодинамическом цикле, который эффективно отводит избыточное тепло от лазерного излучателя. Этот процесс обеспечивает стабильную температуру лазерной трубки, что важно для точности работы.

Принцип работы чиллера для лазерного станка делят на четыре основных этапа, которые постоянно повторяются:

1. Поглощение тепла. Насос чиллера подает охлажденную жидкость (обычно дистиллированную воду или специальный теплоноситель) в лазерную трубку. Эта жидкость проходит через внутренние каналы излучателя, поглощая избыточную тепловую энергию, выделяющуюся в процессе генерации лазерного луча. В результате этого процесса теплоноситель нагревается.

2. Перенос тепла. Нагретая жидкость возвращается в чиллер, где она поступает в испаритель. В этом теплообменнике происходит передача тепла от жидкости к хладагенту (фреону).

3. Испарение. Хладагент циркулирует по своей замкнутой системе. В испарителе он находится под низким давлением, имеет низкую температуру, что позволяет ему поглощать тепло от жидкости, нагретой лазерной трубкой. В результате хладагент переходит из жидкого в газообразное состояние.

4. Сжатие, конденсация. Газообразный хладагент поступает в компрессор, где его давление с температурой резко повышаются. Затем газ направляется в конденсатор. Тепло отводится от хладагента в окружающую среду. Это может быть реализовано воздушным охлаждением с помощью вентиляторов или водяным охлаждением. В результате газ вновь превращается в жидкость, цикл повторяется.

   Этот непрерывный цикл обеспечивает постоянное охлаждение лазерной трубки, позволяет поддерживать ее температуру в оптимальном рабочем диапазоне. Это исключает перегрев, продлевает срок службы оборудования.

Основные компоненты чиллера

   Чтобы понять устройство чиллера, нужно рассмотреть его ключевые компоненты:

1. Компрессор – важен для эффективности всей системы. Компрессор сжимает газообразный хладагент, создает необходимое давление. Поршневые компрессоры работают по принципу поршневого насоса. Спиральные – используют две спирали (одна неподвижная, другая вращается) для сжатия газа. Винтовые – сжимают хладагент с помощью двух вращающихся винтов. Центробежные компрессоры работают на основе центробежной силы.

2. Испаритель. Испаритель – это теплообменник, в котором происходит поглощение тепла от теплоносителя. В испарителе хладагент в жидком состоянии с низким давлением поглощает тепловую энергию от воды, которая поступила из лазерного станка. В результате хладагент переходит из жидкого в газообразное состояние. Для повышения эффективности теплообмена испарители могут иметь пластинчатую или кожухотрубную конструкцию.

3. Конденсатор. Это следующий теплообменник, в котором газообразный хладагент с высоким давлением и температурой отдает тепловую энергию в окружающую среду. Происходит конденсация хладагента – он возвращается в жидкое состояние. По типу охлаждения конденсатор может быть воздушным или водяным.

4. Терморегулирующий вентиль. Выполняет функцию «дросселя». Он регулирует количество жидкого хладагента, поступающего в испаритель. Благодаря терморегуляции охлаждающая машина может точно контролировать количество испаряемого хладагента, что позволяет поддерживать стабильную температуру теплоносителя, предотвращать перегрев компрессора.

5. Насос – элемент гидравлической части. Насос поддерживает постоянную циркуляцию воды между чиллером и лазерным станком. Мощность насоса должна обеспечивать достаточный поток воды для эффективного охлаждения лазерного излучателя.

6. Бак. Резервуар для воды, обеспечивающий постоянный запас теплоносителя в системе. Также служит для сглаживания температурных колебаний. Наличие достаточного объема воды в баке позволяет реагировать на изменения нагрузки со стороны станка.

7. Система управления. Электронный блок, который контролирует все работы устройства, включает/выключает компрессор, насос, регулирует температуру, отслеживает давление в системе. При перегреве или отсутствии потока воды система управления отключает устройство, выдает сигнал тревоги, что защищает лазерный станок от повреждений.

   Взаимодействие каждого компонента в чиллере как единого механизма делает охлаждение эффективным, а работу станка – результативной. Без чиллера невозможно обеспечить надежную работу лазерного излучателя. Необходимо регулярно чистить фильтры – пыль, грязь снижают эффективность охлаждения. Проверка уровня, чистоты воды предотвращает коррозию, засорение каналов. Защитные функции (защита от перегрева, перегрузки) предотвращают повреждение оборудования. Лазерные трубки чувствительны к изменениям температуры. Перегрев или резкие колебания снижают мощность луча, сокращают срок службы трубки. Температура должна оставаться постоянной во время работы. Правильное подключение, эксплуатация холодильной установки обеспечит стабильную работу лазерного станка.
