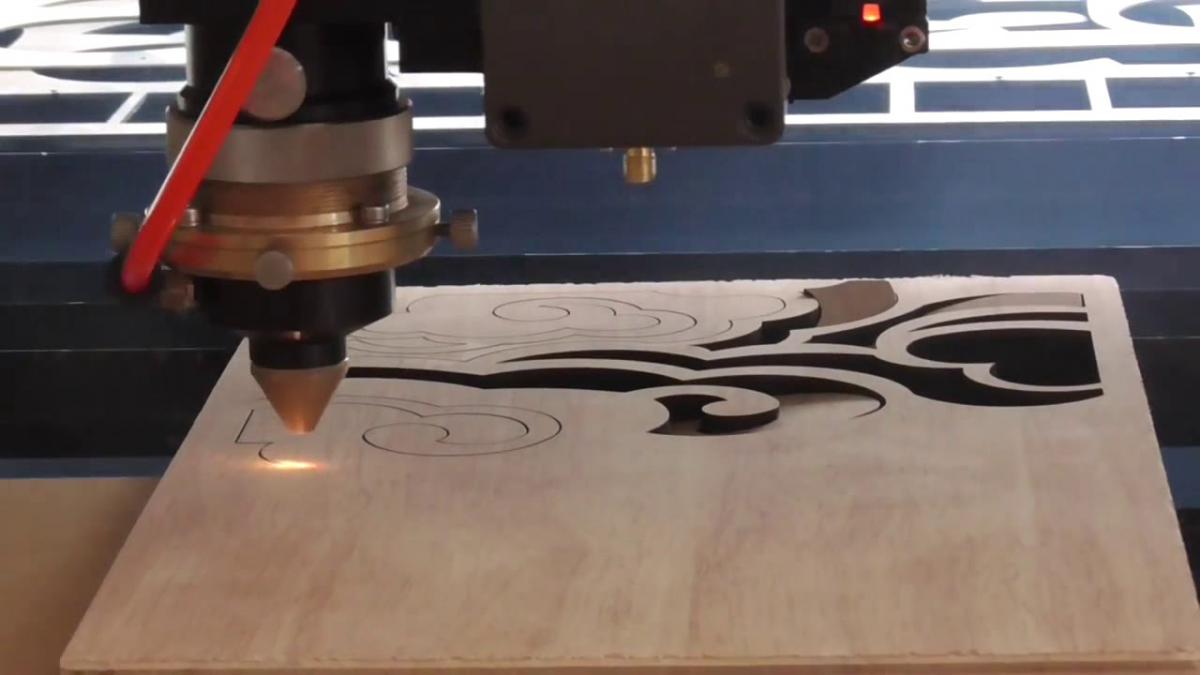

Как резать фанеру на лазерном станке

   «Лазер сжег край», «фанера расслоилась», «рисунок не пропечатался» – знакомые проблемы? Многие мастера бросают лазерную резку, столкнувшись с первыми неудачами, списывая все на плохое оборудование. Но правда в том, что 90% успеха зависит не от мощности станка, а от знаний того, как резать фанеру на лазерном станке, правильной настройки параметров и понимания физики процесса.

Технология лазерной резки

   Качество готового изделия, скорость производства и даже срок службы дорогостоящего оборудования напрямую зависят от соблюдения технологии. Это не просто нажатие кнопки «Пуск», а сложный физико-химический процесс, где каждый параметр – от мощности луча до чистоты линзы – играет решающую роль. Ошибка в настройках может привести к браку всей партии, порче материала или выходу из строя излучателя. Понимание нюансов того, как резать лазером фанеру, позволяет не только добиваться качественной кромки, но и оптимизировать расходы, повышая рентабельность производства.

Преимущества и недостатки технологии

   К плюсам этой технологии относится:

• Высокая точность и повторяемость. Лазерные станки с ЧПУ обеспечивают погрешность в сотые доли миллиметра.

• Минимальная зона термического влияния. Лазер по фанере воздействует локально, поэтому остальная часть материала не деформируется.

• Отсутствие механического контакта. Инструмент (лазерный луч) не изнашивается и не давит на материал. Это исключает появление заусенцев, сколов и необходимость в последующей чистовой обработке кромки.

• Высокая скорость. Для тонких материалов резка значительно быстрее плазменной или механической обработки.

• Автоматизация. Лазерные станки легко интегрируются в цифровые производственные цепочки: от чертежа в CAD до готового изделия.

Но, есть и минусы. Эффективность резки падает с увеличением толщины материала. Для большинства CO₂-станков предел обработки стали составляет 15–20 мм, а цветных металлов – еще меньше. Еще один недостаток – высокая стоимость оборудования и обслуживания. Кроме того, «слепая» работа без понимания физики процесса ведет к быстрому износу компонентов и браку. Поэтому нужно привлекать мастера с соответствующей квалификацией.

Как происходит процесс

Работу оборудования можно разделить на несколько этапов:

1. Генерация луча определенной длины волны.

2. Передача и фокусировка лазера через систему зеркал или оптическое волокно на режущую голову.

3. Взаимодействие с материалом. При попадании на поверхность энергия луча поглощается материалом. Происходит мгновенный нагрев до температуры плавления.

4. Перемещение режущей головки по заданной траектории, обеспечивающее раскрой листа.

Возможные проблемы и способы их решения

   Даже при идеальных настройках могут возникнуть дефекты. Опытный оператор знает их «в лицо» и умеет исправлять. Частая проблема – застывший расплавленный металл, висящий на нижней части детали. Еще неприятности – окисление кромки, конусность реза, уход траектории.

   Причины кроются в неправильном давлении или типе газа, смещении фокуса вниз, слишком низкой скорости резки. Также ухудшение качества возможно из-за неверной калибровки фокуса, люфта, плохой фиксации листа, незнания того, как выпрямить фанеру для лазерной резки. Избежать негативных последствий поможет соблюдение технологии. Только глубокое понимание физики процесса и внимательное отношение к деталям позволяют превратить лазерный станок из дорогого инструмента в надежный источник прибыли.

Как выбрать фанеру

   Отсутствие знаний того, как резать фанеру лазерным гравером, может обернуться не только испорченной заготовкой, но и поломкой дорогостоящей оптики станка. Не всякий материал подходит для обработки. Чтобы получить чистый рез, при выборе заготовок для лазерного станка следует обращать внимание на четыре критически важных параметра:

• Тип древесины: береза против хвойных пород. Береза обладает однородной, плотной структурой. При резке она дает ровный, светло-коричневый срез с минимальным нагаром. Она стабильно ведет себя при термическом воздействии. Хвойные породы содержат большое количество смолы. При резке смола вскипает и горит, что приводит к сильному обугливанию кромки (она становится черной и липкой), даже при условии подготовки фанеры для выжигания лазером.

• Сорт фанеры (I, II, III, IV). Определяет количество и размер дефектов на наружных слоях шпона (сучки, отверстия от них, нахлесты шпона). Сорт I (B, E) – самый высокий сорт. Поверхность без дефектов. Сорт IV (C) –низкого качества. Имеет множество дефектов. Использовать не рекомендуется из-за непредсказуемости поведения при резке.

• Тип клея: ФК против ФСФ. ФК – то, что нужно для светодиодного лазера для резки фанеры. ФСФ выделяет токсичные пары фенола и резкий запах. Кромка получается очень темной, почти черной.

• Структура шпона. Нешлифованная (НШ) дешевле, но имеет ворсистую поверхность, которая сильнее пачкается гарью при гравировке. Ламинированную фанеру резать можно, но пленка по краям будет плавиться и давать неровную, часто хрупкую кромку.

Как правильно выбрать станок

   Выбор лазерного станка – стратегическое решение, которое определяет не только качество выпускаемой продукции, но и экономическую эффективность всего производства. Ошибка на этом этапе может обернуться не просто переплатой за ненужные функции, а ежедневной борьбой с браком, низкой скоростью работы и дорогостоящим ремонтом. Станок должен соответствовать реальным задачам, материалам и объемам производства. Покупка «мощного и большого» без понимания специфики часто приводит к тому, что дорогое оборудование используется лишь на 10% своего потенциала, при этом требуя полной стоимости обслуживания.

Какую выбрать лазерную трубку

   Сердце любого CO₂-станка – лазерная трубка. От ее типа и мощности зависят возможности лазерной вырезки из фанеры. Существует три основных типа трубок:

• Стеклянные с газовой смесью – бюджетный вариант, заполненный смесью газов (CO₂, N₂, He). Ее плюсы – низкая цена, взаимозаменяемость. Минусы – низкий ресурс (в среднем 1500–3000 часов), нестабильная мощность (со временем луч «садится»), высокое высоковольтное напряжение (опасность для электроники), чувствительность к вибрациям и наклонам.

• Металлические радиочастотные (RF) трубки – профессиональный и промышленный сегмент. Вместо постоянного тока (DC) здесь используется радиочастотное излучение для возбуждения газа. Плюсы – огромный ресурс (до 45 000 часов), мгновенная модуляция мощности (позволяет делать «серый» градиент на гравировке), компактность, нечувствительность к положению в пространстве. Минусы – высокая стоимость (часто дороже самого станка на стеклянной трубке), требуют специального блока питания.

Размер рабочего поля

   Выбор размера поля при резке по фанере лазером – всегда компромисс между универсальностью и точностью/жесткостью конструкции:

• Малые поля (300x200 мм, 300x400 мм). Изготовление печатей и штампов, мелкой сувенирной продукции, ювелирных изделий, прототипирования мелких деталей.

• Средние поля (600x900 мм, 900x600 мм, 1000x700 мм). Мебельные фасады, резка для конструкторов, вывески, серийное производство средних деталей.

• Большие поля (1300x900 мм, 1600x1000 мм и больше). Крупные мебельные цеха, производство наружной рекламы в больших объемах.

Примеры выбора оборудования

   Для хобби и мелкосерийное производство сувениров подойдет настольный или напольный с малым полем (300x400 мм или 600x400 мм), стеклянной трубкой на 40-50 Вт. Для старта бизнеса по производству изделий оптимален напольный станок со средним полем (900x600 мм) и брендированной трубкой Reci W4/W6 (80-100 Вт). Для промышленного производства мебели или наружной рекламы нужен высокоскоростной промышленный станок с большим полем (1300x900 мм или больше) с массивной станиной для сохранения геометрии и мощной стеклянной трубкой, например, Lasea F4/F6 или Reci W8 (120-130 Вт).

Как избежать нагара

   Нагар, или гарь, на кромке материала – не просто эстетический дефект. Деталь выглядит неряшливо, требует трудоемкой постобработки (шлифовки, мойки), а в некоторых случаях (например, при сборке пазлов) нагар мешает плотной стыковке деталей.

Установка скорости

   Принцип прост: чем быстрее движется головка, тем меньше времени луч воздействует на одну точку и тем меньше тепла передается материалу. Найдите скорость и мощность лазерной резки фанеры, при которой обеспечивается стабильный сквозной прорез. Для материала толщиной 3 мм это может быть 25–30 мм/с, а для 6 мм – 12–15 мм/с. Если видите нагар – увеличьте скорость на 5–10% и сделайте повторный тестовый рез.

Мощность луча

   Мощность должна быть строго согласована со скоростью реза. Не начинайте работу на 100% мощности. Используйте режим «пуска» (pierce), где мощность для пробивки точки может быть выше рабочей, но сама резка идет на оптимизированных параметрах. Если при увеличении скорости нагар не уходит, попробуйте пропорционально снизить мощность (например, с 80% до 70%). Часто для получения чистой кромки выгоднее резать быстрее на меньшей мощности.

Фокусировка

   Если точка фокуса находится ниже поверхности, пятно луча на поверхности становится шире. Энергия распределяется по большей площади, плотность мощности падает. Чтобы прорезать материал, приходится либо снижать скорость, либо увеличивать мощность – оба действия ведут к перегреву и нагару. Для большинства задач по лазерной резке гибкой фанеры фокус должен находиться точно на поверхности материала или быть поднят над ней на 0.5–1 мм. Проведите «тест пульса» (pulse test) на металлической линейке или специальном шаблоне, чтобы найти положение фокуса для линзы.

Обдув линзы и зона реза

   В зону реза под давлением подавайте воздух (от компрессора) или инертный газ (азот). Воздух доступный вариант. Он охлаждает кромку и выдувает дым и пепел, предотвращая их оседание. Азот используется для получения зеркальной кромки на металлах или для предотвращения окисления/потемнения на некоторых пластиках.

"Факелы» и «отстрелы»

   Увеличивайте давление воздуха до рекомендованного для трубки (1.5–2 атмосферы), проверить сопло на предмет нагара внутри канала. Используйте подложку из ламелей или сотовый стол для перфорации; настроить параметры «минимальной мощности» (Min Power) в управляющей программе так, чтобы они были близки к рабочим; использовать функцию «overcut» (продление линии реза за контур) для компенсации смещения материала на поворотах.
