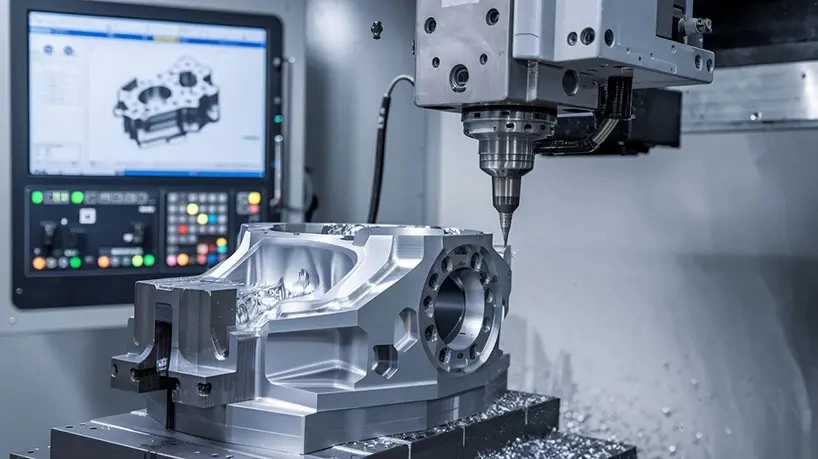

ЧПУ-установка: что это, как работает и где применяется

   Станки с числовым программным управлением применяются на предприятиях различного масштаба. При этом ЧПУ установка – это не просто размещение оборудования в цехе, а комплексная задача, от которой зависят безопасность работы, точность обработки и срок службы станка.

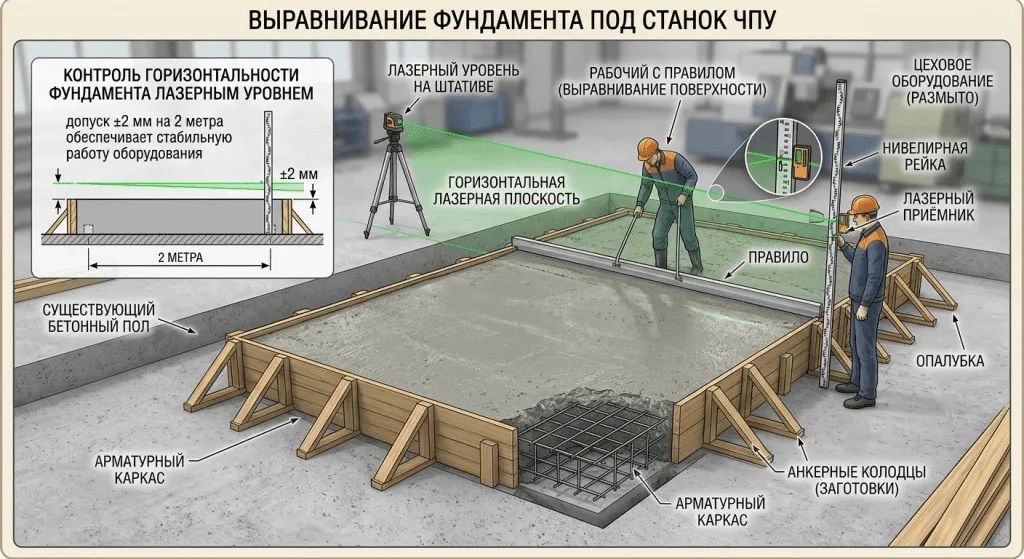

Фундамент под станок – типы, расчёт, глубина заложения

   При установке станка с ЧПУ основание выбирают не только по его весу. Учитывают вибрацию, работу приводов, свойства грунта, планировку цеха и требования из паспорта оборудования.

Монолитная плита

   Самый распространённый вариант – армированная бетонная плита. Она распределяет нагрузку по грунту и снижает риск локальной просадки под опорами станка.

Виброизолированный фундамент

  Отдельный фундамент с виброразвязкой нужен, когда станок чувствителен к колебаниям или сам создаёт заметную динамическую нагрузку.

Расчёт нагрузки

   В расчётах к паспортной массе станка добавляют инструментальный магазин, оснастку, заготовки, рабочие столы, ёмкости с СОЖ, стружку и вспомогательные узлы.

Материал и твердение

   Для основания применяют бетон не ниже класса B25. Для тяжёлых станков чаще выбирают B30. Армирование выполняют пространственным каркасом или двумя сетками.

Нормальный срок набора расчётной прочности бетона – около 28 суток при подходящей температуре и влажности.

Виброизоляция – виброопоры, виброподушки, отдельный фундамент

   Вибрации от соседнего пресса могут мешать точной обработке. Сам станок тоже создаёт колебания.

Виброопоры

   Пружинные и эластомерные опоры подбирают под конкретный станок, с учётом нагрузок и рабочих частот. Простое деление массы на количество опор здесь подводит: вес распределяется неравномерно. Схему установки и точность выставления задаёт производитель станка.

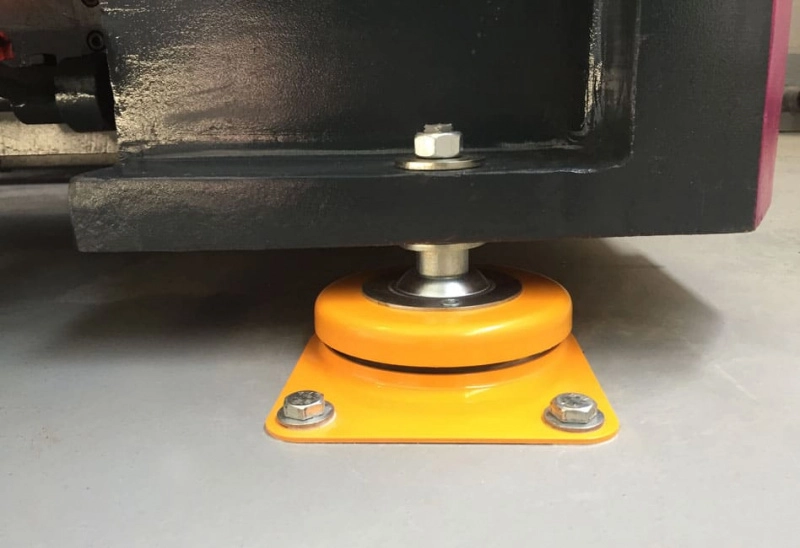

Виброподушки

   Компактные резиновые или полиуретановые подушки удобны там, где их применение допускает изготовитель оборудования. Эффективность зависит от нагрузки, материала и частоты колебаний.

Отдельный фундамент

   Такое основание требуется при сильных внешних вибрациях либо по условиям установки станка. Его отделяют от пола и рассчитывают как самостоятельную конструкцию.

Электропитание – напряжение, мощность, заземление

   Ошибки подключения обходятся дорого: от случайных сбоев ЧПУ до повреждения приводов. Подготовку питания поручают квалифицированному электрику.

Напряжение и мощность

   Напряжение, число фаз и допустимые отклонения сверяют с документацией станка. Привычные «380 вольт» подходят не каждой модели.

Защита и разделение цепей

   Автомат подбирают не только по мощности: учитываются кабель, пусковые токи и требования изготовителя. Необходимость и тип дифференциальной защиты определяет проект.

Заземление

   Станок подключают к защитному проводнику PE и системе уравнивания потенциалов. Отдельный штырь рядом с корпусом полноценную защиту не заменяет.

Пневмосистема – компрессор, осушка, давление

  Сжатый воздух нужен для смены инструмента, продувки и работы пневмозажимов. Его нехватка может остановить станок посреди цикла.

Компрессор и давление

   Рабочее давление берут из паспорта: часто это 6–8 бар. Проверяют его на входе станка во время работы, а не только на манометре компрессора.

Осушка и фильтрация

   Осушитель и фильтры подбирают под требования изготовителя станка. Рефрижераторной осушки хватает не всегда: при повышенных требованиях к сухости применяют адсорбционную. Фильтры обслуживают по регламенту и перепаду давления.

Магистраль и герметичность

   Слишком узкая труба или длинный шланг снижают давление под нагрузкой. Диаметр магистрали рассчитывают по расходу и длине трассы, предусматривая отвод конденсата.

Подача СОЖ – ёмкость, фильтрация, отвод стружки

   При установке станков с ЧПУ бак и насос подбирают по паспорту оборудования и расходу СОЖ.

Фильтрация

   Стружку и мелкую взвесь задерживают последовательно: сначала грубой очисткой, затем более тонкой.

Дренаж и отвод

   Возврат СОЖ в бак должен проходить без подпора и скопления стружки. При монтаже оставляют доступ к лоткам, фильтрам и транспортёру: чистить их придётся регулярно.

Климат – температура, влажность, вентиляция

   Сквозняк от ворот, сырость и вибрации от соседнего пресса могут свести на нет точную настройку.

Температурный режим

   Для точной обработки стабильная температура зачастую важнее самого значения: ночное охлаждение и дневной прогрев вызывают уход размеров. Влажность тоже контролируют. Конденсат недопустим, особенно в электрошкафу.

Вентиляция и освещение

   Вытяжка должна удалять аэрозоль СОЖ, а приток – компенсировать удаляемый воздух. Холодную струю прямо на станину не направляют.

Рабочую зону освещают без бликов и заметных пульсаций.

Шумовые уровни

   Шум оценивают на месте оператора при реальной обработке. По результатам подбирают ограждения и защиту слуха: паспортных данных станка здесь недостаточно.

Вибрационный фон и электромагнитные помехи

   Соседство с прессом или тяжёлым транспортным проездом проверяют измерениями. Виброопоры помогают не всегда – иногда требуется отдельное основание.

Силовые и сигнальные кабели прокладывают раздельно, заземление и экранирование выполняют по документации.

Грузоподъёмное оборудование

   Для установки станков с ЧПУ кран подбирают по массе груза вместе с оснасткой и схеме строповки. Проверяют высоту подъёма, доступ крюка и весь маршрут перемещения.

Коридоры вокруг станка

   Место оставляют не только для прохода оператора. Нужен доступ к электрошкафу, баку СОЖ и узлам обслуживания. Ширину проездов рассчитывают под конкретную технику, с учётом поворотов и габаритов груза.

Безопасность

   Под подвешенным станком людей быть не должно. Строповку выполняет подготовленный персонал, используя предусмотренные изготовителем точки подъёма. Случайные отверстия в станине для этого не подходят.

Нивелирование станка – последовательность, допуски

   Выставление начинают после подготовки основания и установки штатных опор. Точность задаёт документация производителя, а не привычка монтажника.

Допуски и контроль

   Единого допуска для всех станков нет. Показания уровня сверяют с паспортом, затем проверяют геометрию по методике изготовителя. После предусмотренной выдержки контроль повторяют. Опоры и основание могут дать осадку.

Пусконаладка – прогон, геометрия, тестовые детали

   Установка станков с ЧПУ заканчивается проверкой в работе, а не первым включением. Свободное движение осей ещё не подтверждает точность обработки.

Прогон без нагрузки

   Наладчик запускает оси и шпиндель по программе изготовителя. Во время прогона контролируют смазку, нагрев, шум и вибрацию. Стук или резкий рост температуры требуют остановки и выяснения причины.

Проверка геометрии

   Сначала проверяют геометрию станка по приёмочной методике. Затем обрабатывают пробную партию: она показывает точность под нагрузкой и повторяемость размеров.

Диагностика дефектов

   Размер «плывёт» от детали к детали? Причины могут быть разными, их необходимо выявить и устранить.

Документирование

   В протокол заносят условия испытаний, результаты измерений, обнаруженные отклонения и выполненные регулировки. Тестовые детали маркируют, чтобы связать каждую с записью. Результат принимают ответственные представители заказчика и исполнителя.

Чек-лист на 25 пунктов – от фундамента до первой стружки

1. Проверка основания.

2. Очистка опорных участков.

3. Подбор опор под требования изготовителя.

4. Проверка маршрута доставки.

5. Подготовка подъёмной техники и строп.

6. Проверка соответствия электропитание проекту подключения.

7. Защитное заземление и электрическая безопасность проверены измерениями.

8. Силовые и сигнальные линии разведены, экраны подключены по монтажной схеме.

9. Давление и расход сжатого воздуха проверены при потреблении.

10. Осушитель и фильтры обеспечивают требуемое качество воздуха.

11. Бак заполнен подходящей СОЖ, насос, фильтрация и герметичность проверены.

12. Стружка удаляется без заторов, жидкость свободно возвращается в бак.

13. Удаление аэрозоля предусмотрено и проверено там, где оно требуется.

14. Температура и влажность соответствуют паспорту. Конденсата нет.

15. Вентиляция работает, рабочая зона освещена без мешающих бликов.

16. Шум оценён, необходимые меры защиты определены.

17. Влияние соседнего оборудования проверено по вибрации и электромагнитным помехам.

18. Проходы свободны, двери и сервисные панели открываются полностью.

19. Станок выставлен по уровню согласно методике изготовителя.

20. Крепления затянуты с предписанным моментом, положение станка проверено повторно.

21. Транспортные фиксаторы сняты по инструкции; смазка, ограждения, блокировки и аварийный останов проверены.

22. Холостой прогон завершён. Нагрев стабилен, посторонних шумов и ненормальной вибрации нет.

23. Геометрия и контрольные перемещения проверены по программе приёмки.

24. Пробные детали обработаны и измерены; точность и повторяемость подтверждены.

25. Результаты, замечания и регулировки внесены в протокол, подписи ответственных получены.

FAQ

Обязателен ли отдельный фундамент для станка с ЧПУ?

   Не всегда. Решение зависит от требований изготовителя, нагрузки на перекрытие и вибрационного фона.

Можно ли запускать станок сразу после подключения?

   Сначала специалисты проверяют смазку, защитные устройства, положение станка и выполняют предусмотренный прогон. Затем проверяют геометрию и обрабатывают тестовые детали.

Почему после установки размеры деталей «плывут»?

   Частая причина – тепловая нестабильность. Но наладчик также проверяет инструмент, закрепление заготовки и измерения. Попытка убрать любое отклонение коррекцией лишь маскирует проблему.
