Из чего состоит станок ЧПУ: основные узлы и элементы

   Станки с числовым программным управлением используют для обработки металла, дерева, пластика и других материалов. Они выполняют фрезерование, точение, сверление и другие операции по установленной программе. Точность обработки зависит не только от электроники. Большую роль играют механические компоненты, приводные системы и качество сборки.

   Чтобы понять, из чего состоит станок ЧПУ, нужно рассмотреть его основные детали и принцип их функционирования. У разных моделей конструкция отличается. Например, токарный станок вращает заготовку, а фрезерный перемещает режущий инструмент относительно детали. При этом у большинства машин есть общие элементы: станина, направляющие, приводы, шпиндель.

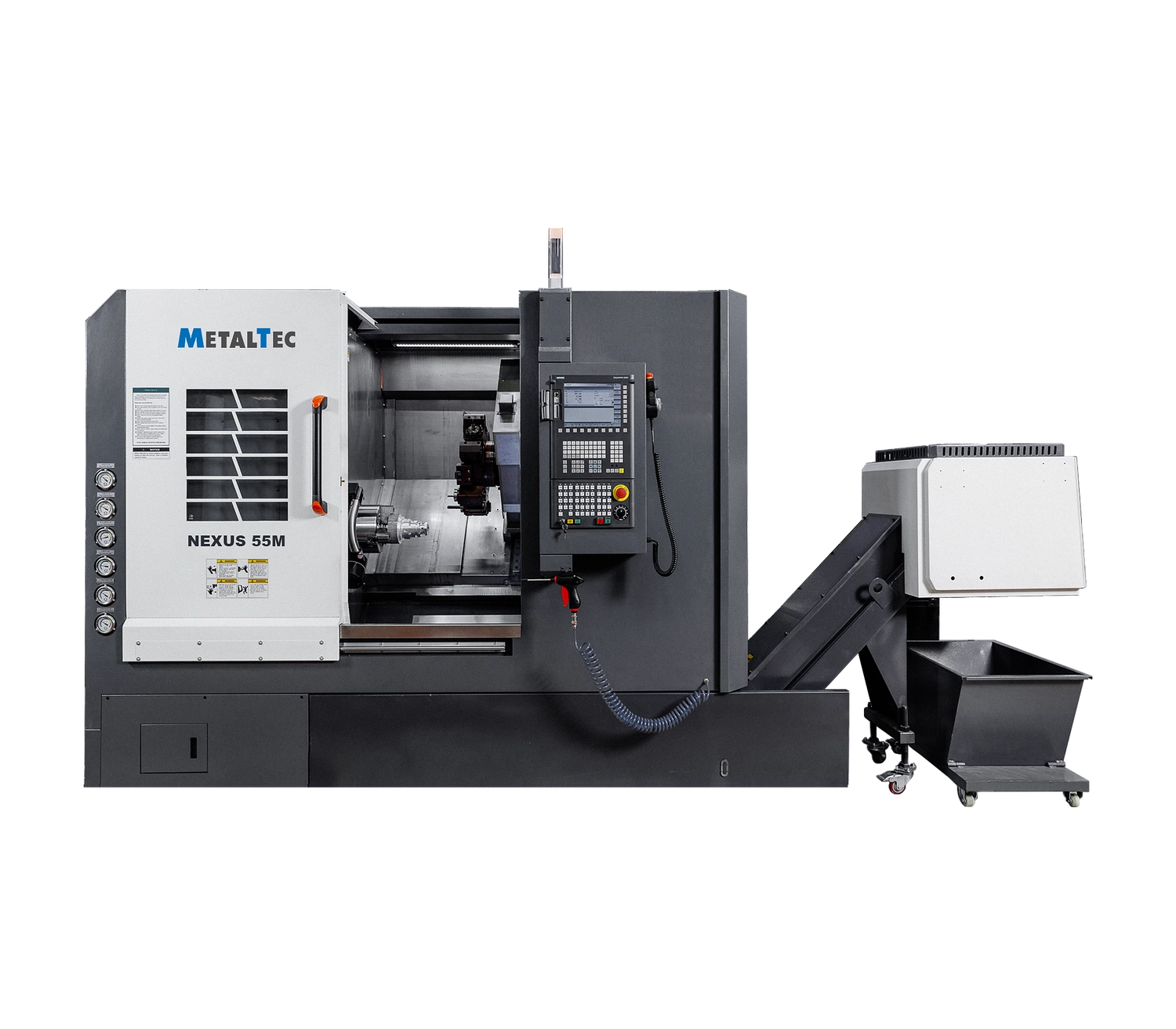

Станина и несущая конструкция

   Станина служит основанием станка. На ней фиксируется направляющие, рабочий стол, шпиндельные механизмы. Она воспринимает нагрузку во время резания и помогает сохранять положение рабочих элементов. Жёсткость станины напрямую влияет на точность обработки. Если конструкция прогибается или вибрирует, на поверхности детали могут появиться волны, риски, другие дефекты. Поэтому при выборе оборудования важно учитывать не только размеры рабочей зоны, но и массу, материал и конструкцию основания.

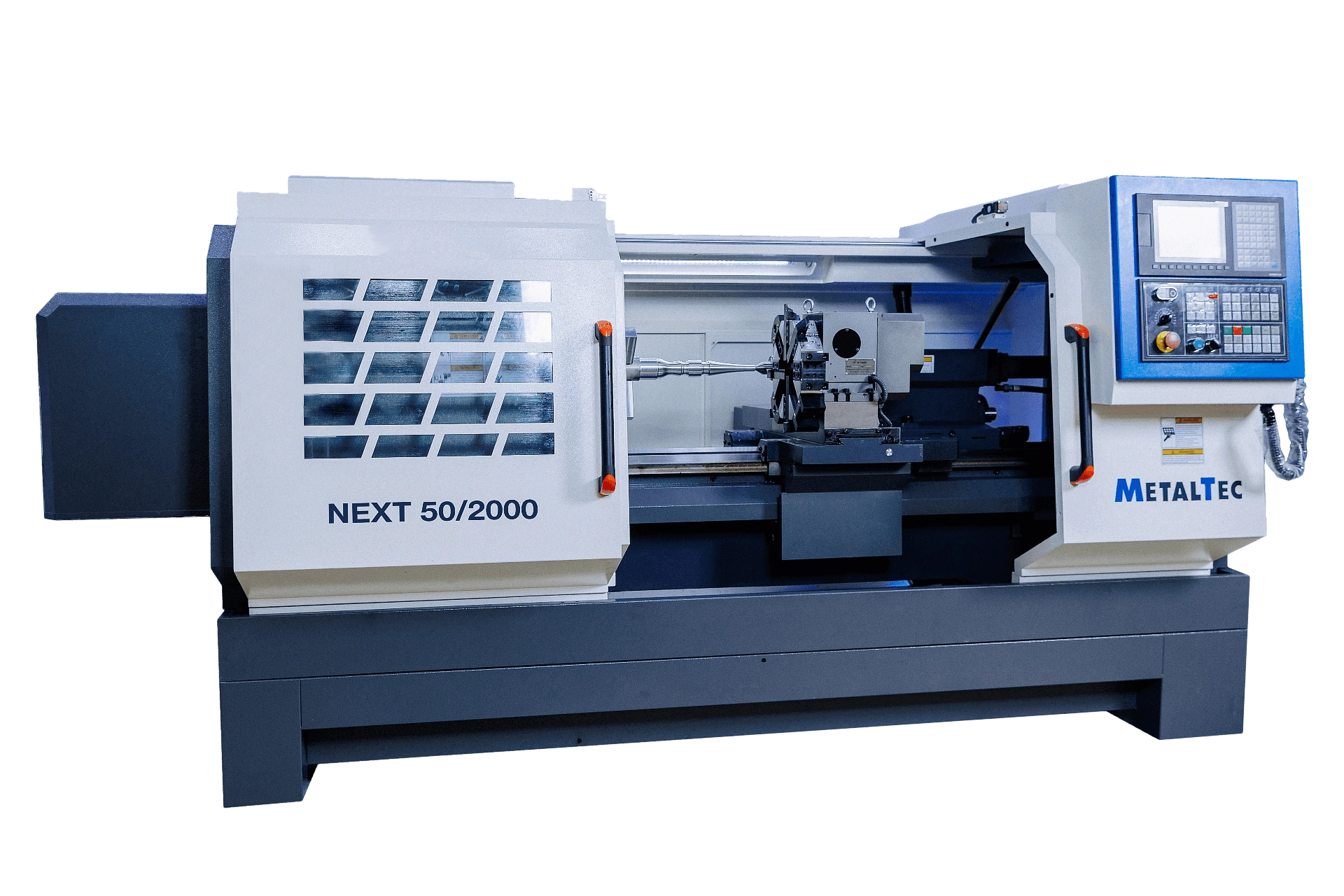

Из чего делают станины

   Для изготовления станин применяют несколько материалов:

• Чугун. Хорошо гасит вибрации и подходит для тяжёлых металлорежущих станков. Часто используется в промышленном оборудовании.

• Сталь. Позволяет создавать прочные сварные конструкции. После сварки станину могут подвергать термической обработке для снижения остаточных напряжений.

• Алюминиевые сплавы. Используются в компактных станках, оборудовании для лёгких нагрузок. Такие конструкции проще перемещать, но их жёсткость зависит от формы, сечения профилей.

• Композитные материалы. Встречаются в специализированных системах, где важны малый вес, устойчивость к вибрациям или особые температурные свойства.

   Материал выбирают с учётом назначения станка. Для тяжёлой обработки стали требования к станине будут выше, чем для гравировки пластика или раскроя тонкой фанеры. Не менее важны качество изготовления, геометрия и способ крепления узлов.

Направляющие

   Направляющие задают траекторию движения рабочих частей станка. По ним перемещаются стол, каретка или шпиндельная головка. Они должны обеспечивать плавный ход и сохранять точное положение узлов под нагрузкой. От состояния направляющих зависит повторяемость обработки. Износ, загрязнение или неправильная регулировка могут привести к люфту и отклонению инструмента от заданной траектории.

Типы направляющих

   В станках с ЧПУ чаще всего применяют следующие варианты. Рельсовые направляющие с шариковыми каретками. Шарики перекатываются между рельсом и кареткой. Такая конструкция обеспечивает небольшое сопротивление движению и хорошую точность. Её используют во фрезерных станках, обрабатывающих центрах и компактном оборудовании. Роликовые направляющие. Вместо шариков применяют ролики. Они обеспечивают высокую жёсткость и подходят для станков, которые работают с большими нагрузками.

   Направляющие скольжения. Подвижные детали скользят по направляющим поверхностям. Такие системы встречаются в тяжёлых промышленных станках. При правильной смазке они хорошо воспринимают нагрузку, помогают гасить вибрации. Круглые валы с линейными подшипниками. Это распространённое решение для недорогих станков, граверов и самодельных систем. Оно проще по конструкции, но при больших нагрузках может уступать профильным направляющим по жёсткости.

Шарико-винтовая передача (ШВП)

   ШВП преобразует вращение мотора в линейное перемещение. Она передвигает стол, каретку или иной узел по заданной оси. ШВП часто устанавливают на фрезерные и токарные установки, а также на обрабатывающие центры. Внутри механизма находятся винт, гайка и шарики. При вращении винта шарики перекатываются между его дорожками и дорожками гайки. Благодаря этому трение меньше, чем в обычной винтовой передаче скольжения.

Основные характеристики ШВП

   При оценке шарико-винтовой передачи учитывают несколько параметров.

• Шаг винта. Определяет линейное перемещение за один оборот. Большой шаг позволяет быстрее перемещать узел, но требования к управлению и нагрузке зависят от всей конструкции.

• Точность позиционирования. Показывает, насколько точно механизм перемещается на заданное расстояние.

• Люфт. Свободное перемещение между винтом и гайкой может ухудшать точность. В прецизионных системах используют предварительный натяг.

• Допустимая нагрузка. Определяет, какие усилия передача может выдерживать при заданном режиме работы.

• Критическая частота вращения. При превышении допустимого значения винт может начать вибрировать.

• Жёсткость. Воздействует на точность положения инструмента при изменении нагрузки.

Из чего состоит ШВП

  Основные элементы шарико-винтовой передачи:

• Винт. Металлический стержень с винтовыми дорожками для движения шариков.

• Гайка. Перемещается вдоль винта и передаёт усилие каретке или столу.

• Шарики. Передают нагрузку и обеспечивают качение между винтом и гайкой.

• Система возврата шариков. Направляет шарики обратно в рабочий канал для непрерывного движения.

• Подшипниковые опоры. Фиксируют винт, позволяют ему вращаться с необходимой точностью.

• Уплотнения и смазка. Защищают рабочие поверхности от загрязнений, уменьшают износ.

Шпиндельный узел

   Этот агрегат приводит инструмент или заготовку во вращение. Его конструкция зависит от типа оборудования. Во фрезерном станке шпиндель вращает фрезу, а в токарном — чаще всего заготовку, закреплённую в патроне. От характеристик шпинделя зависит, какие материалы можно обрабатывать, с какой скоростью и при какой нагрузке. Для чистовой обработки важны точность вращения и отсутствие вибраций. При черновом съёме металла большое значение имеют мощность и крутящий момент.

Типы шпинделей по приводу

   Шпиндели различаются по способу передачи вращения. Ременной привод. Двигатель соединён со шпинделем ремнём и шкивами. Такая схема позволяет подобрать передаточное отношение и получить подходящий крутящий момент. Она встречается в универсальных и промышленных станках. Прямой привод. Двигатель соединён со шпинделем напрямую. Это уменьшает количество передающих элементов, помогает снизить вибрации. Конкретные характеристики зависят от конструкции.

   Мотор-шпиндель. Ротор двигателя встроен в шпиндельный узел. Такая система подходит для высоких частот вращения, компактных конструкций. При этом требуется эффективный отвод тепла.

Характеристики шпинделя, на которые стоит обращать внимание

   При выборе станка полезно проверить четыре основных параметра.

• Мощность. Влияет на возможности обработки и производительность.

• Частота вращения. Определяет доступные режимы резания. Для небольших фрез и некоторых цветных металлов нужны высокие обороты, а для крупных инструментов важны допустимые нагрузки.

• Крутящий момент. Показывает, какое вращательное усилие шпиндель способен развивать.

• Точность вращения. Влияет на размерную точность и качество поверхности.

Также нужно учитывать тип инструментального конуса, допустимую нагрузку на подшипники и способ охлаждения. Высокая мощность сама по себе не означает, что шпиндель подходит для любой задачи.

Инструментальная система

   Такая система удерживает режущий инструмент и обеспечивает его смену. Её устройство зависит от типа станка, сложности выполняемых операций. На простом оборудовании инструмент меняют вручную. В производственных станках часто используют автоматическую смену. Она сокращает простои и позволяет выполнять несколько операций без остановки для ручной замены оснастки.

Револьверная головка (для токарных станков)

   Револьверная головка устанавливается на многие токарные станки с ЧПУ. В ней закрепляют несколько резцов. Для перехода к следующей операции головка поворачивается, устанавливает нужный инструмент в рабочее положение. Количество позиций зависит от модели. В некоторых головках можно использовать приводной инструмент. Он позволяет выполнять фрезерование и сверление без переноса детали на другой станок.

   При выборе головки важны число позиций, время смены, жёсткость крепления и совместимость с инструментальной оснасткой.

Инструментальный магазин (для фрезерных и многоцелевых станков)

   Инструментальный магазин хранит фрезы, свёрла и другую оснастку. По команде системы ЧПУ нужный инструмент подаётся в зону смены. Механизм извлекает его из шпинделя и устанавливает следующий. По конструкции магазины бывают дисковыми, барабанными и цепными. Дисковые модели часто используют в компактных станках. Цепные подходят для оборудования с большим количеством инструментов. Вместимость магазина влияет на гибкость производства. Однако важно учитывать не только количество позиций, но и допустимые размеры, массу инструмента, время смены. Ошибка при установке или неправильная привязка инструмента может привести к браку, повреждению оборудования.

Система охлаждения (СОЖ)

   Во время резания инструмент, заготовка нагреваются. Высокая температура ускоряет износ режущей кромки и может ухудшать качество поверхности. Система охлаждения помогает отводить тепло и уменьшать трение. СОЖ также способствует удалению стружки из места обработки. В зависимости от состава жидкость может защищать детали от коррозии и продлевать срок службы инструмента.

Типы СОЖ

   В станках используют разные охлаждающие среды.

• Водосмешиваемые эмульсии и растворы. Применяются для многих операций обработки металлов. Обеспечивают охлаждение и, в зависимости от состава, смазывание.

• Масляные жидкости. Используются там, где особенно важны смазывающие свойства. Их выбор зависит от материала и режима обработки.

• Минимальная смазка (MQL). В зону резания подаётся небольшое количество смазочного материала в виде аэрозоля. Такой способ не заменяет полноценное охлаждение во всех режимах.

• Воздух. Помогает удалять стружку, охлаждать инструмент в отдельных операциях. Для интенсивной обработки металла его возможностей может быть недостаточно.

Способы подачи

   Жидкость можно подавать несколькими способами. Внешняя подача. СОЖ поступает через форсунки, расположенные рядом с инструментом. Это распространённый вариант для универсальных станков. Подача через шпиндель и инструмент. Жидкость проходит по внутренним каналам, выходит вблизи режущей кромки. Метод помогает при глубоком сверлении и обработке труднодоступных участков. Подача под высоким давлением. Струя направляется в зону резания и помогает удалять стружку. Такой вариант используют в определённых технологических процессах. В типичную систему входят бак, насос, трубопроводы, фильтры и форсунки. Иногда устанавливают теплообменник и дополнительные устройства очистки. Для стабильной работы необходимо контролировать уровень жидкости, её состояние, чистоту фильтров.

Задняя бабка (для токарных станков)

   Задняя бабка поддерживает длинные заготовки во время обработки. Она особенно полезна при точении валов и других деталей, которые могут прогибаться под давлением инструмента.

   В пиноль задней бабки устанавливают центр или другой подходящий инструмент. Центр упирается в торец заготовки и уменьшает её колебания. В некоторых случаях вместо центра используют сверлильную оснастку. Задняя бабка нужна не каждому токарному станку. Короткие детали, которые достаточно жёстко закреплены в патроне, часто обрабатывают без дополнительной опоры.

Типы задних бабок

   По способу управления задние бабки бывают ручными, механизированными и программно управляемыми. Конкретное исполнение зависит от модели станка.

• Ручная. Оператор перемещает корпус, регулирует положение пиноли самостоятельно.

• Механизированная. Перемещение или зажим выполняются с помощью вспомогательного привода.

• Управляемая системой ЧПУ. Станок может автоматически устанавливать заднюю бабку в заданное положение в рамках предусмотренного цикла.

Система ЧПУ

   Система числового программного управления координирует работу станка. Она получает управляющую программу, рассчитывает перемещения, передаёт команды приводам. Благодаря этому оборудование выполняет последовательность операций с заданными координатами и скоростями. Оператор задаёт программу обработки, устанавливает необходимые параметры. Во время работы система контролирует перемещения, получает данные от датчиков. Если возникает ошибка, управление может остановить движение и вывести сообщение.

Из чего состоит система ЧПУ

   В состав системы входят несколько основных компонентов. Контроллер - центральный блок, который обрабатывает программу и формирует команды управления. Панель оператора используется для ввода команд, настройки параметров, запуска программ и контроля состояния оборудования. Сервоприводы и двигатели обеспечивают движение по осям и управление скоростью. В зависимости от конструкции применяют сервосистемы или шаговые двигатели.

   Датчики обратной связи - энкодеры и другие измерительные устройства передают сведения о положении и скорости. Это помогает системе корректировать движение. В электрическом шкафу размещают контроллеры, силовые модули, источники питания, защитные аппараты и другие компоненты. Программное обеспечение интерпретирует управляющие команды и задаёт последовательность обработки. Программы могут создавать вручную или с помощью CAM-систем.

Популярные системы ЧПУ в образовании и на производстве

   Выбор системы управления зависит от типа оборудования, задач и финансовых возможностей.

• Fanuc. Широко используется на промышленных токарных и фрезерных приборах. Подходит для серийного выпуска, трудной обработки.

• Siemens SINUMERIK. Используется на различных металлорежущих станках, обрабатывающих центрах.

• Mitsubishi Electric. Предлагает системы управления для промышленного оборудования с различными требованиями к производительности.

• Mach3 и Mach4. Применяются преимущественно в небольших станках, учебных проектах и некоторых любительских системах.

• LinuxCNC. Используется в учебных лабораториях, исследовательских проектах, самодельном оборудовании. Позволяет гибко настраивать управление.

   Это не универсальный рейтинг. Возможности зависят от конкретной модели контроллера, конфигурации оборудования и доступных функций. Перед покупкой нужно проверить совместимость системы с приводами, датчиками и программным обеспечением.

Защитные системы

   Защитные устройства снижают риск травм и помогают предотвратить повреждение оборудования. Их состав зависит от конструкции станка и требований к безопасности. К основным элементам относятся:

• Защитные кожухи. Ограждают движущиеся механизмы и удерживают стружку, брызги СОЖ.

• Блокировки дверей. Не позволяют запустить опасные движения при открытом ограждении, если это предусмотрено системой безопасности.

• Аварийная остановка. Позволяет быстро инициировать остановку станка в опасной ситуации.

• Концевые выключатели и датчики предельного положения. Помогают ограничить перемещение узлов и предотвратить выход за допустимые пределы.

• Защита электропитания. Автоматические выключатели, другие устройства защищают электрические цепи от определённых неисправностей.

• Контроль смазки и температуры. На некоторых станках датчики отслеживают условия работы и сигнализируют о проблемах.

Как всё это работает вместе

   Все узлы станка ЧПУ работают как единая система. Контроллер получает программу обработки и определяет, какие движения нужно выполнить. Приводы перемещают рабочие элементы по направляющим, а ШВП преобразует движение мотора в линейное движение.

   Одновременно шпиндель вращает инструмент или заготовку. Режущая кромка снимает материал, а СОЖ при необходимости охлаждает зону обработки, помогает удалять стружку. Датчики передают данные системе управления, которая контролирует выполнение заданных перемещений.

Частые вопросы (FAQ)

1. Можно ли собрать станок ЧПУ самостоятельно?

   Да, это возможно. Для простых задач используют готовую станину или профильную конструкцию, направляющие, приводные механизмы, двигатели, контроллер. Однако точность зависит от жёсткости конструкции, качества монтажа и настройки системы управления. Для обработки металла требования к механике обычно выше, чем для гравировки дерева или пластика.

2. Какие узлы сильнее всего воздействуют на точность оборудования?

   Большое значение имеют станина, направляющие, ШВП, система обратной связи, пр. Важны также настройка геометрии, состояние инструмента и способ закрепления заготовки. Нельзя оценивать точность только по характеристикам контроллера.

3. Чем отличаются фрезерный и токарный станки с ЧПУ?

   Во фрезерном станке обычно вращается режущий инструмент, который перемещается относительно закреплённой заготовки. В токарном станке основное вращение чаще всего выполняет сама заготовка, а инструмент перемещается вдоль неё. Поэтому отличаются шпиндельные узлы, способы крепления деталей и инструментальные системы.

4. Что чаще всего изнашивается в устройствах с ЧПУ?

   Износу подвержены направляющие, подшипники, ШВП, режущий инструмент. Скорость износа зависит от нагрузки, загрязнения, смазки и режима эксплуатации. Регулярное обслуживание помогает выявить проблемы до серьёзной поломки.

5. Как понять, что станку требуется обслуживание?

   На проблемы указывают необычный шум, повышенная вибрация, нагрев узлов, ухудшение качества поверхности, ошибки позиционирования. Иногда появляются люфты или увеличивается время выполнения операций. При таких признаках нужно проверить оборудование по регламенту производителя и устранить причину неисправности.

   Правильно подобранный станок должен соответствовать реальным производственным задачам. Избыточные характеристики увеличивают расходы, а недостаточная жёсткость или мощность ограничивают возможности обработки. Поэтому перед покупкой полезно сравнить несколько моделей и проверить их пригодность для конкретных операций.
