Как завальцевать медную трубку

   Трубки из меди широко используются в качестве магистралей для хладагента в автомобильных системах климат-контроля, тормозных системах, в промышленном и домашнем холодильном оборудовании и системах кондиционирования. Как и любые детали, такие изделия со временем изнашиваются. В такой ситуации приходится искать трубку аналогичного диаметра, что не всегда удается. Выходом из положения может стать проведение так называемой развальцовки. Подробно о том, как завальцевать медную трубку со специальными инструментами и подручными приспособлениями — в статье.

Суть развальцовки медных трубок

   Этим термином называют пластическое деформирование конца металлической трубы. Процедуру проводят в процессе сборки магистралей для жидкостей и газов, когда собираются закрепить концы деталей. Завальцовка труб — обязательный этап сборки паровых котлов, конденсаторов, оборудования для охлаждения масла и других сред.

Вот важные особенности этой процедуры:

● развальцовывать можно трубки из металла разной толщины, чтобы изменить наружный или внутренний диаметр изделия;

● способы изменения диаметра различаются в зависимости от того, была ли ранее обработана труба слесарным или термическим методом.

   Простыми словами, ответ на вопрос о том, что такое вальцевание — это растяжка трубки для обеспечения ее плотного соединения с соседней частью трубы или с какой-либо деталью.

Цели развальцовывания

   Описываемый метод изменения диаметра используется в таких случаях:

● необходимость изменения поперечного сечения на конце изделия: например, из круга нужно получить овал;

● потребность в создании максимально плотного соединения соседних отрезков во время сборки магистрали для хладагента;

● желание получить трубку определенного диаметра, поперечного сечения и формы при отсутствии подходящих изделий в продаже.

   Вопросом о том, как завальцевать трубу, часто интересуются изготовители домашнего декора и металлических украшений.

Процесс развальцовки медной трубы

   Алгоритм действий по изменению диаметра или поперечного сечения на краю металлического изделия выглядит так:

1. Почистить трубу так, чтобы в зоне обработки не было машинного масла и грязи. Отшлифовать неровности.

2. Натянуть на изделие и надежно закрепить ограничительную муфту.

3. Используя специальный инструмент или подручное приспособление, понемногу увеличивать диаметр. Если нужно сильно растянуть толстостенную трубу, это придется делать в несколько подходов. По мере увеличения диаметра конусы инструмента меняют на более крупные.

4. Извлечь изделие из инструмента.

   Поскольку медь обладает большой пластичностью, инструмент для вальцовки можно применять к изделию комнатной температуры. Предварительно греть его не обязательно. Однако важно не торопиться и растягивать заготовку медленно, чтобы не повредить материал.

Обратите внимание!

   Если вы впервые интересуетесь тем, что такое завальцовка, то имеет смысл брать чуть более длинную заготовку, чем это необходимо. При успешном завершении процедуры изделие достаточно будет подрезать с противоположной стороны. А если что-то пойдет не по плану — например, материал треснет — останется запас для повторного растягивания. Поврежденный край можно будет просто отрезать.

Вот частые ошибки, которые допускают начинающие мастера при проведении этого процесса:

● смещение заготовки во время углубления воронки или грибка — приводит к неравномерной толщине стенок в зоне обработки;

● заглубление рабочего органа инструмента под сильным давлением — выдавливает часть материала внутрь изделия, что впоследствии будет препятствовать потоку хладагента или другой среды;

● использование грубых инструментов для зачистки края — приводит к образованию заусениц и неровностей, которые сделают соединение негерметичным;

● отсутствие соосности между заготовкой и рабочей частью инструмента — такую трубу придется повторно подрезать и начинать работу сначала;

● применение некачественного инструмента — неровный грибок или конус могут повредить изделие или привести к неравномерному расширению его диаметра.

Виды развальцовки медных трубок

   Диаметр изделия можно расширить с помощью любого из трех приспособлений:

1. Воронка. В большинстве случаев мастера используют именно этот инструмент. Воронка помогает увеличить в размере торец заготовки, после чего ее легко паять. Переход получается мягким, не имеет ступеней, выглядит как усеченный конус. Воронку можно применять в паре с ручным инструментом или подручными приспособлениями.

2. Грибок. После увеличения просвета создается область сужения. Благодаря этому соединение получается максимально плотным. Пользоваться грибком просто, но в дополнение к нему необходим специальный инструмент.

3. Сдвоенная воронка. Первоначально изделие расширяют грибком, затем вводят в просвет конус. Края грибка продвигаются по трубке вглубь. Результат воздействия — воронка с толстыми двойными краями. Сдвоенную воронку применяют, когда есть потребность в создании многоразового соединения.

Станки для вальцевания

   На вопрос о том, чем развальцевать медную трубку, предприятия по металлообработке отвечают покупкой вальцовочного станка (развальцовщика) с гидравлическим или электрическим приводом. Агрегаты такого типа используются для гибки металлических труб круглого и овального сечения, конусов и желобов. В результате получаются фасонные и прокатные изделия, используемые в строительстве, сборке и ремонте вентиляционных систем. Станок позволяет менять диаметр холодных и нагретых заготовок с толщиной стенок до 8 мм.

Инструменты и приспособления для развальцовки медных трубок

   Подогнать диаметр изделия под требуемую ширину или изменить его поперечное сечение на краю можно с применением ручных приспособлений и электрических инструментов. Такие инструменты есть у установщиков сплит-систем, мастеров по сборке труб для систем отопления и водоснабжения. Они воздействуют на изделие по методу пластического деформирования — то есть, действуют без предварительного нагрева. В случае использования специальных инструментов и приспособлений работают в щадящем режиме и не торопятся, чтобы структура меди осталась однородной, а толщина стенок менялась равномерно по всей длине края. Постепенное заглубление инструмента в заготовку также позволяют добиваться гладкости поверхностей и создавать герметичные соединения.

Шаблоны

   Чтобы понять, чем завальцевать трубку из меди без лишних затрат, можно воспользоваться болванкой из твердого металла — например, стали или сплава, сравнимого с ней по прочности. Очень важно продвигать шаблон вглубь медленно, чтобы стенки заготовки не треснули.

Механические развальцовщики

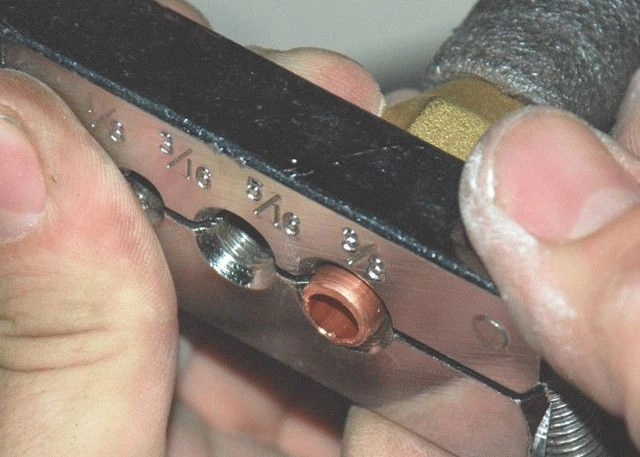

   Рабочий орган такого приспособления тоже является твердосплавным. Насадка в виде конуса во время применения развальцовщика прижимается к краям зафиксированной трубки. Мастер поворачивает винтовой механизм и углубляет рабочую часть инструмента, добиваясь от края заготовки желаемой формы.

Механический развальцовщик дает возможность получать одинарный, двойной торец трубки и край "под грибок". Преимущество его использования — равномерная структура металла и ровная поверхность, благодаря которой соседние отрезки труб в магистрали стыкуются герметично.

Развальцовщики с электроприводом

   Этот тип инструмента продается вместе с комплектом насадок и пуансонов, специально предназначенных для изменения диаметра мягких медных труб. Станки с электрическим приводом быстро справляются с расширением просвета и не требуют от мастера применения физической силы. Но приобретать такое оборудование для выполнения разовой работы нецелесообразно.

Эспандеры

   Эспандеры воздействуют на изделие по принципу рычага. Если под рукой есть подобный инструмент, диаметр медной заготовки удается изменить одним движением. Эспандеры просты в эксплуатации и стоят недорого, но не позволяют следить за толщиной стенок в ходе применения.

Критерии выбора развальцовщика

   Чтобы понять, как вальцевать медные трубки, и чем это удобнее делать в домашних условиях, необходимо оценить параметры обрабатываемых изделий. В первую очередь важно соотношение диаметра и толщины стенок. Чем более тонкие стенки, тем сложнее будет добиться точного результата с помощью ручного инструмента. Еще имеет значение требуемая степень герметичности. Если мастер часто работает с тонкими трубками диаметром 0,5 см исо стенками толщиной 0,05 см, имеет смысл купить электрический развальцовщик. Если есть необходимость в развальцовке заготовки толщиной 1,8 см со стенками толщиной 0,4 см, можно обойтись ручным инструментом или механическим развальцовщиком с винтом.

   Важно. Электрические развальцовщики подходят для работы с любыми цветными металлами. Но если есть потребность в изменении диаметра титановых заготовок или других, сравнимых с ними по прочности, стоит использовать конусы из твердой инструментальной стали. Набор конусов можно заказать отдельно от развальцовщика.

Как развальцевать медную трубку: чек-лист

1. Зачистить, отшлифовать край.

2. Закрепить в муфте.

3. Применить выбранный инструмент в один или несколько подходов, меняя размеры конусов при необходимости.

4. Извлечь заготовку из инструмента.

Как развальцевать тормозную медную трубку без специальных инструментов

   В такой ситуации нередко оказываются автолюбители, чей автомобиль сломался внезапно и далеко от гаража. Если трубку приходится развальцовывать в дороге, стоит воспользоваться гвоздем или фигурной отверткой. Важно, чтобы подручное приспособление оказалось более узким, чем труба.

Край изделия подрезают и зачищают, фиксируют ограничительной гайкой. После этого вставляют внутрь гвоздь на глубину до 0,5 см. Гвоздь аккуратно поворачивают под наклоном к краю заготовки и медленно увеличивают ее диаметр (метод воронки). Через несколько минут под рукой окажется трубка с ровным краем, подходящая для создания плотного соединения.

Как развальцевать медную трубу самодельным инструментом

   Если нужно однократно поменять диаметр заготовки, то нет смысла в приобретении заводского станка. В подобной ситуации может быть достаточно конуса и молотка. Но если есть свободное время, стоит изготовить самодельное приспособление, состоящее из таких частей:

● станина из стального уголка длиной 20 см, шириной в 3,2 см и толщиной в 0,5 см;

● два болта марки М8 и тиски для фиксации станины;

● стальные конусы для развальцовки.

   Из инструментов понадобится дрель, наждак и болгарка с диском для работы по металлу. Последовательность действий будет такой:

1. Разделить уголок на два куска по 10 см.

2. Совместить куски в форме буквы Т, прижать тисками.

3. Просверлить отверстия под болты по углам станины.

4. Скрепить куски уголка болтами.

5. Просверлить отверстия под заготовки диаметром до 0,8 см там, где куски стального уголка касаются друг друга.

6. Срезать фаску на каждом отверстии.

   Самодельным инструментом пользуются по аналогии с купленным.

Мы рассказали, что такое вальцовка труб, чем и как ее проводят. Аккуратное и неспешное использование инструмента обеспечит равномерную толщину стенок обработанного края, предотвратит появление трещин.
