Ручная цепная таль – устройство с механическим принципом действия, предназначенное для подъема грузов. Для его работы не требуется подключение к электросети или дополнительному оборудованию; только физическая сила.

Перед покупкой и использованием оборудования необходимо понять, как работает ручная таль цепная, ознакомиться с особенностями и преимуществами.

Конструкция и принцип действия

   Комплектующими ручного механизма являются две цепи. Грузовая, оснащенная крюком с защелками для фиксации, отличается большей мощностью. Вторая – выступающая в роли привода – проходит через шестерни, образуя замкнутое кольцо.

   Важно обратить внимание, что таль, подвешенная в стационарном положении, может поднимать грузы только в вертикальной плоскости. Для ее перемещения в горизонтальном направлении необходимо зафиксировать механизм на специальной тележке, установить монорельс.

   Принцип действия цепного инструмента ручного типа прост: как только оператор тянет приводную цепь, начинает вращаться червячный вал. Движение передается на колесо редуктора, а затем на элемент, где зафиксирована грузовая цепь – на звездочку или барабан.

Варианты исполнения и разновидности

   Вариантов исполнения грузоподъемного устройства может быть несколько. Разновидности отличаются принципом работы и техническими параметрами.

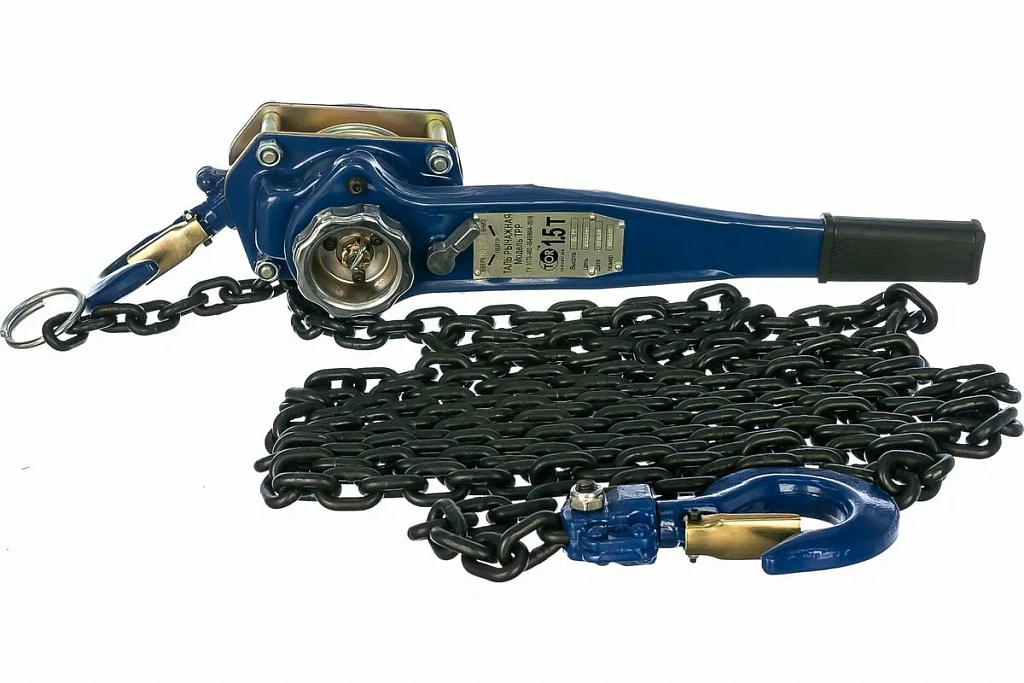

Рычажная таль

   Основным механизмом рычажной тали является рычаг – с его помощью оператор может контролировать и регулировать подъем/спуск груза.

Компактная и легкая, она может использоваться для выполнения грузоподъемных работ в горизонтальной плоскости. Применяется в условиях ограниченного пространства. Максимальная высота подъема не превышает человеческий рост.

Шестеренчатая конструкция

   Шестеренчатая таль состоит из грузовой и приводной цепей. Как только оператор тянет за приводную цепь, шестеренки начинают вращаться, а груз поднимается.

   Особенность действия такого механизма заключается в том, что прилагаемые оператором усилия воздействуют на систему звездочек, а не на груз.

Несмотря на то, что таль фиксируется в стационарном положении, груз может перемещаться и в вертикальной, и в горизонтальной плоскостях.

Червячная система

   Основа системы – червячный редуктор, который преобразует вращательные движения в движение подъемного механизма.

Обязательным элементом конструкции является дисковый тормоз: с его помощью груз автоматически фиксируется в положении на высоте.

Червячную систему используют для подъема тяжелых, хрупких предметов, при реализации проектов с точным позиционированием.

Где применяют ручные тали

   Главное преимущество ручных цепных талей – их универсальность. Они используются во многих отраслях, в том числе и:

• Строительство. Посредством инструмента производятся подъем, удержание конструкций при установке.

• Машиностроение. Цепной механизм применяется при установке, демонтаже агрегатов.

• Логистика, склады. При отсутствии электроприводов на предприятиях применяются тали для работы с тяжелым оборудованием.

• Автомобильные мастерские и сервисные центры, где мастера работают с двигателями и крупными механизмами.

   Тали позволяют работать в условиях ограниченного пространства – там, где невозможно расположить кран или электрический тельфер.

Востребованность механизма обусловлена такими его достоинствами, как:

• Легкость использования. Не требуется проходить обучение, подбирать место с возможностью подключения к электросети, дополнительному оборудованию.

• Надежность. Риск поломки сведен к нулю, а длительный срок службы обеспечивает прочная конструкция.

• Мобильность. При необходимости инструмент можно перевозить для проведения работ на разных объектах.

• Безопасность. При соблюдении техники безопасности и рекомендаций по обслуживанию механизм не представляет опасности для оператора.

• Экономичность. Ручные цепные модели, по сравнению с другими механизмами, стоят гораздо дешевле, не требуют дорогого обслуживания.

   Тали упрощают процесс подъема тяжестей, существенно ускоряя и оптимизируя выполнение рабочих задач. Редуктор и приводной механизм сокращают нагрузку на оператора, увеличивая при этом приложенные усилия в несколько раз.

Рекомендации по эксплуатации

   К рекомендациям, которых необходимо придерживаться оператору при работе с ручной талью, относятся правила эксплуатации, технического обслуживания и техника безопасности. Прежде чем приступать к выполнению работ, необходимо проверить состояние всех элементов механизма – корпуса, крюков, цепей, тормоза. Категорически запрещено пользоваться талями с дефектами, повреждениями, признаками износа.

К другим правилам работы с талями относятся:

• Строгое соблюдение грузоподъемности, указанной в паспорте. Механизм разрешено использовать только в соответствии с заявленными техническими характеристиками.

• Крепление на надежной конструкции. Используемые балки и треноги должны быть рассчитаны на суммарную массу тали и груза.

• Контроль правильности строповки. При фиксации груза не должно быть перекосов.

• Наблюдение за состоянием цепи - не должно быть узлов, перекрутов, повреждений.

   После каждого использования инструмент требует очистки от пыли и грязи; все механизмы должны быть смазаны. Для обслуживания следует использовать материалы, рекомендованные компанией-производителем.

   При выявлении на цепи элементов растяжения и истирания требуется произвести ее замену. Контроля требует и состояние тормозного механизма: он должен легко удерживать груз в заданном положении.

   Комплексное техническое обслуживание проводится 1 раз в год: проводится проверка всех составляющих тали. Все неисправные элементы подлежат замене.

   При работе с ручными талями важно соблюдать меры безопасности:

• Не стоять под грузом в процессе его подъема или удержания на высоте.

• Работать строго в защитных перчатках. Это позволит избежать травм рук, обеспечит более тщательный контроль цепи и других механизмов.

• Не использовать для подъема людей, химикатов и взрывоопасных веществ.

   Соблюдение правил позволит избежать травмирования операторов, возникновения чрезвычайных ситуаций.

На что ориентироваться при выборе ручной тали

   Основными критериями, на которые следует ориентироваться при выборе ручной цепной тали, считаются грузоподъемность механизма, длина цепи и условия эксплуатации.

Грузоподъемность

   Рекомендованная грузоподъемность тали должна быть на 30% больше массы груза. Это необходимо для того, чтобы избежать перегруза и износа оборудования.

При расчете нужно учесть:

• Массу самого тяжелого предмета в составе груза.

• Возможные дополнительные нагрузки, в том числе и вес строп, цепей, крюков.

• Коэффициент запаса прочности. Он применяется к массе груза при расчете минимальной грузоподъемности.

    Коэффициент составляет от 1,1 до 1,5, в зависимости от условий работы и характеристик груза.

Высота подъема

   Расстояние от земли, на которое может быть поднят груз. Стандартные модели допускают подъем на высоту до 12 метров; можно выбрать таль с возможностью подъема груза до 18 метров.

Вид конструкции

   Таль, в зависимости от конструкции, выбирается в соответствии с теми задачами, для выполнения которых она будет использоваться.

Рычажная, компактная и мобильная, подойдет для работы в колодцах, коллекторах и узких траншеях. Для подъема тяжелых грузов рекомендуется использовать шестеренчатый механизм.

   В гаражах и мастерских, как правило, используются червячные тали, которые обеспечивают максимально точное перемещение крупногабаритных предметов.

Условия эксплуатации

   При выборе тали важно учесть и то, где именно она будет использоваться. Для работ на улице, на открытом воздухе, и в помещениях, где нет отопления, рекомендованы модели, покрытые специальным антикоррозионным составом. Это оцинкованные варианты, из нержавеющей стали или с полимерной краской.

   При подъеме грузов в сложных условиях – пыль, повышенная влажность, резкие температурные изменения – нужно выбирать тали, чьи технические характеристики предусматривают устойчвость к внешним факторам.

Масса самой тали

   Масса подбирается в соответствии с максимально допустимыми на конструкцию нагрузками: к ней крепятся и таль, и поднимаемый на высоту груз.

Если механизм не планируется перевозить с места на место, можно подобрать крупногабаритную тяжелую модель, и использовать ее стационарно.

   Легкие компактные модели можно легко перенести, поместить в багажник, перевезти на другой объект.

Длина приводной цепи

   Длины приводной цепи должно хватать для работ в тех условиях, для которых подбирается таль. Недостаточная длина - причина того, что диапазон движений будет ограничен, а оператор не справится с поставленными задачами. Важно обратить внимание и на то, что слишком длинная цепь существенно усложнит работу и может запутаться.

   При установке в помещении важно учесть, что длина троса подбирается в соответствии с расстоянием от пола до места фиксации механизма. В помещениях с высоким потолком длина троса должна быть больше или равна расстоянию от пола до потолка. Если конструкция, где крепится таль, расположена невысоко, оптимальное решение - таль с тросом длиной около 4 метров.

   В работе могут потребоваться дополнительные силовые блоки: сократить длину троса можно, сложив его пополам или втрое.

Поддержка, хранение и уход

   Для поддержания цепной тали в надлежащем состоянии и во избежание преждевременного износа механизмов важно не допустить перегрузки и контролировать вес груза, который планируется поднимать. Все крюки нужно надежно зафиксировать: работы запрещено проводить при обнаружении косого положения крюка, а также при подвешивании груза на конец крюка.

   Грузовая цепь должна находиться строго в вертикальном положении, чтобы избежать скручивания и перегибов.

Движения колеса должны быть плавными при подъеме, опускании грузов: это позволит не допустить резких толчков, скручивания цепи.

Строго запрещено оставлять груз в подвешенном состоянии без контроля оператора.

   В случае, когда таль не используется долгое время, механизм необходимо тщательно смазать густой смазкой. Для хранения рекомендуется использовать закрытый ящик; его следует поместить в место, защищенное от осадков, внешних факторов, но не на пол, а на поддон или на стеллаж.

Перед транспортировкой инструмент консервируется, упаковывается в жесткую тару.

К основным правилам ухода за ручными цепными талями относятся:

• Регулярный осмотр состояния. Если механизм используется каждый день, внешний осмотр необходимо проводить хотя бы один раз в течение десяти дней.

• Смазка для грузовой цепи должна быть без посторонних включений. На цепи не допускаются растяжения звеньев.

• При обнаружении признаков износа или растяжения цепь, крюковая подвеска требуют моментальной замены.

   После того, как работы с применением тали завершатся, с ее элементов и механизмов необходимо удалить любые загрязнения. Для очистки можно использовать уайт-спирит или просто воду, а затем обязательно нанести свежую смазку.

Полная ревизия составляющих элементов механизма проводится хотя бы один раз в год. Конструкция подлежит полному разбору, детали промываются и протираются, полностью высушиваются. Специалисту необходимо осмотреть составляющие на предмет износа и повреждений; произвести замену неисправных комплектующих.
