Штабелеры: виды, характеристики и области применения

В современных реалиях эффективное функционирование склада готовой продукции, запасных частей и прочее практически невозможно без средств механизации. Это связано с тем, что требуется максимально использовать свободное пространство помещения, а для этого необходима установка многоярусных стеллажей, позволяющих решить проблему недостаточности места. При компактном многоярусном расположении товаров возникает потребность в использовании специальной техники, которая даст возможность транспортировать грузы, устанавливать их на определенной высоте, а также выполнять погрузочно-разгрузочные работы. Одним из наиболее востребованных вариантов является применение штабелеров для склада. По сути это специальные машины, которые по своим характеристикам разработаны для использования в условиях складских помещений.

Области применения техники

Штабелеры представляют собой оптимальное решение для обслуживания мест хранения и раздачи грузов, в которых есть необходимость использования многоярусных стеллажных систем (двух или трехъярусные). Характерной особенностью оборудования является способность выполнять работы на высоте до 5,4 метров, а грузоподъемность может доходить до 2,5 тонн (в зависимости от модификации). Такая техника востребована в складах логистических предприятий, на крупных торговых площадках, заводах по производству всевозможной продукции, а также на других объектах, где возникает необходимость выполнять перегрузку, складирование и сортировку большого количества грузов. Современные штабелеры для складов различных видов позволяют решить следующие основные задачи:

• обслуживание крупнотоннажных транспортных средств (фуры, вагоны подвижного железнодорожного состава и прочее);
• перемещение грузов по помещению;
• штабелирование товаров на стеллажных системах.

Важно отметить, что для эффективной работы штабелера мелкоштучная продукция должна располагаться на паллетах, поддонах или же в другой аналогичной таре.

Конструкция штабелера

Грузоподъемная передвижная техника для складов представлена в различных вариантах исполнения по конструкции и характеристикам. Штабелеры в отличие от гидравлических тележек или погрузчиков имеют ряд особенностей. В общих чертах конструкция включает следующие основополагающие элементы:

• несущая рама
• подъемный механизм с рабочим органом;
• система управления;
• привод;
• стабилизирующие компоненты, обеспечивающие дополнительную устойчивость;
• направляющие, расположенные на мачте;
• ходовая часть и прочее.

Каждый вид элемента несет определенную функциональную нагрузку. Например, опорная рама представляет собой стальную конструкцию, которая воспринимает статические и динамические воздействия. Также важным компонентом является мачта. Именно по ней осуществляется вертикальное перемещение вил штабелера. Следовательно, деталь должна быть прочной и надежной. Для ее изготовления используется фасонный металлопрокат в виде швеллера или двутавра.

В качестве материала для создания элементов штабелера могут использоваться углеродистые, легированные, а в некоторых случаях нержавеющие стали. Для защиты от коррозийного разрушения поверхность конструкционных элементов обрабатывается лакокрасочными материалами.

Виды штабелеров

Современная промышленность предлагает несколько видов штабелеров. Их классификация выполняется по различным критериям в зависимости от особенностей оборудования. Значимым моментом для видов складских штабелеров является тип привода. По этому показателю конструкции подразделяются на ручные гидравлические, электрогидравлические, электромеханические. По способу перемещения спецустройства можно разделить на сопровождаемые и самоходные с кабиной для оператора. В первом случае движение агрегата обеспечивается усилиями оператора, а во втором процесс выполняется посредством электропривода, что существенно повышает производительность.

Также важным классификационным фактором является наличие средств стабилизации, обеспечивающих устойчивость штабелера при проведении погрузочно-разгрузочных работ. По этому признаку оборудование может быть с противовесом, оснащенным опорными консолями или же без дополнительных уравновешивающих приспособлений.

По способу загрузки штабелеры для складов подразделяются на боковые и фронтальные. Кроме того, существуют устройства специально разработанные для выполнения работ в определенных условиях. Например, узкопроходные штабелеры, с телескопическими вилами, ричтрак, бочкокантователь и прочее. Ниже рассмотрим наиболее популярные виды штабелеров, используемых в складах.

Ручные штабелеры

Такой вид спецтехники пользуется особой популярностью в небольших по площади складских помещениях, торговых центрах. Характерной особенностью является то, что в конструкции отсутствует электрический привод, то есть перемещение устройства и выполнение грузоподъемных работ осуществляется с использованием усилий оператора. В зависимости от конструкционных особенностей штабелеры такого типа подразделяются на механические и гидравлические. В первом случае подъем и опускание вил осуществляется через передаточный механизм, который приводится в действие путем вращения рукоятки оператором. Такую технику классифицируют как простую в обслуживании и надежную. Но важно выделить, что она не подходит для проведения работ с тяжелыми грузами, ну и скорость выполнения операций довольно низкая. Поэтому ручные механические штабелеры не самый лучший вариант для крупных логистических центров.

Гидравлические представляют собой модели с улучшенными характеристиками, хотя принцип действия у них примерно такой же как и у механических устройств. Характерной особенностью является то, что в оснащение дополнительно входит гидросистема, обеспечивающая выполнение грузоподъемных работ. В процессе оператор прикладывает усилие только на гидравлический привод, который в свою очередь перемещает вилы по мачте. В стандартном исполнении характеристики штабелеров рассчитаны на грузоподъемность до 1500 кг. Максимальная высота подъема составляет 3 метра.

Самоходные штабелеры с электрогидравлическим приводом

Такие устройства наиболее востребованы на складских территориях, площадь которых превышает 100 м2. Важной особенностью штабелера можно назвать способность передвигаться без мускульных усилий человека. Это обеспечивается тем, что в конструкции предусмотрено наличие электропривода на ходовую часть, работающего от АКБ или же центральной электрораспределительной сети (подключение выполняется посредством кабеля). Кроме того, электрическим приводом также оснащена подъемная гидросистема. То есть, таким образом, основная задача оператора сводится исключительно к управлению оборудованием, посредством рычагов или кнопочной панели. В качестве преимуществ техники выделяют:

• довольно высокий показатель грузоподъемности по сравнению с ручными модификациями штабелеров;
• возможность подъема грузов на высоту до трех метров;
• достаточно быстрое перемещение по территории.

Самоходные штабелеры с электрогидравлическим приводом позволяют значительно увеличить автоматизацию работ, а следовательно способствуют повышению производительности.

Электрические ведомые штабелеры

Оборудование классифицируется как самоходная. В процессе эксплуатации оператор находится рядом со спецтехникой и управляет ей с пульта. В качестве характерного преимущества можно выделить практически полную независимость от мускульной силы человека. То есть все работы, включая и перемещение по территории выполняются посредством механизмов устройства. Так как оператору приходится следовать за штабелером, максимальная скорость движения не превышает 6 км/ч. Оптимальным вариантом использования устройств данной категории, будут складские помещения с ровным полом, площадь которых небольшая. Только в этом случае можно будет добиться наилучшей производительности.

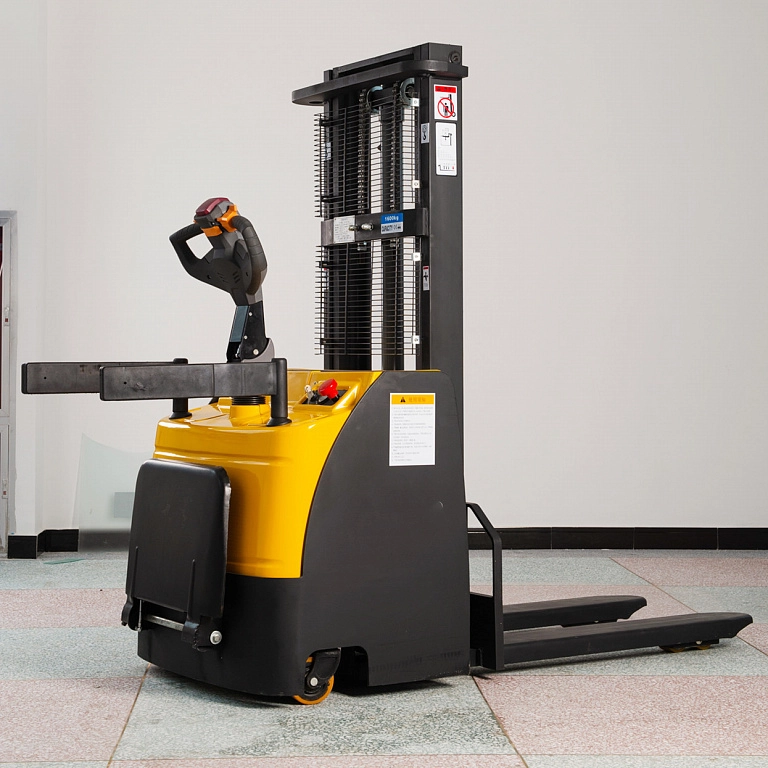

Самоходные электроштабелеры с подножкой для оператора

По сути, такая техника является аналогом предыдущих моделей. Особенность штабелеров для складов данной категории, заключается в наличии подножки для оператора. В процессе перемещения по территории, человек может разместиться на ней, что соответственно увеличивает скорость движения агрегата (до 10 км/ч). Это в свою очередь способствует повышению эффективности штабелера.

Электроштабелеры с кабиной

Такое складское оборудование уже максимально приближено к полноценным погрузчикам. Наличие кабины создает более комфортные условия для оператора и обеспечивает его безопасность. Существуют модели, в кабине которых есть кресло, что позволяет осуществлять управление из положения сидя. Соответственно человек меньше устает. Также существуют версии, в оснащение которых входит только опора для спины. В этом случае оператор располагается в кабине стоя. В стандартном исполнении штабелеры для складов имеют грузоподъемность до полутора тонн, а максимальная высота подъема составляет около 7,5 метров. Скорость движения по складской территории может достигать 11 км/ч.

Узкопроходные штабелеры

Для эффективной работы на площадках складов с ограниченной возможностью перемещения используются специально разработанные узкопроходные машины. Они отличаются от обычных штабелеров более компактными размерами и оснащением специально разработанными узкими вилами. Это дает возможность проводить погрузочно-разгрузочные операции в проходах небольшой ширины. В качестве преимуществ применения такой техники выделяют:

• высокий показатель маневренности, что обеспечивает доступ к грузам, расположенным на стеллажах, между которыми имеются узкие проходы;
• создание условий для более эффективного использования свободного пространства (на площадке можно хранить больше грузов за счет уменьшения ширины коридоров);
• повышение производительности за счет достоинств узкопроходных штабелеров.

Такие агрегаты оснащены системой точной навигации и стабилизационными устройствами. Это существенно снижает вероятность повреждения грузов и повышает безопасность проведения работ.

Ричтраки

По сути, это складской штабелер с характеристиками вилочного фронтального погрузчика, в основе которых заложены функции складского самоходного устройства и вилочной машины. В качестве отличительных особенностей ричтраков от стандартных моделей штабелеров можно выделить:

• увеличенную высоту подъема грузов (до 12 метров);
• повышенную маневренность за счет улучшенной конструкции и эргономичности системы управления;
• высокий показатель устойчивости за счет расположения центра тяжести между опорными колесами.

Кроме того, ричтраки имеют расширенный ряд функций и более высокую систему безопасности. В частности можно выделить оснащение телескопическими вилами. Это означает, что погрузочная платформа может передвигаться в горизонтальном положении. Благодаря такой особенности появляется возможность устанавливать поддон в глубину стеллажа и при этом не требуется движение самой машины. Такая техника используется в складских помещениях с ровным полом, в которых располагаются стеллажные многоярусные конструкции.

Бочкокантователь

Данное устройство является специализированным видом оборудования. Штабелер дает возможность выполнять все необходимые операции с тарой цилиндрической формы. В конструкцию бочкокантователя для складов входит специально разработанная система захватов и креплений, позволяющая надежно зафиксировать бочку и выполнять с ней различный операции — подъем, опускание, изменение положения в пространстве и прочее. Такие устройства представлены в двух вариантах исполнения. Существуют бочкокантователи, которые могут осуществлять только транспортировку тары из одного места в другое. Более продвинутые модели обладают функциями подъема и переворачивания. В их конструкции присутствует специальный червячный редуктор существенно расширяющий возможности спецтехники.

Как выбрать штабелер

Максимальную эффективность штабелер для складов может проявить только если используется по своему прямому назначению. Поэтому следует внимательно отнестись к подбору техники. В качестве общих достоинств применения штабелеров обозначают:

• удобство эксплуатации при проведении погрузочно-разгрузочных работ;
• сниженные расходы на обслуживание и ремонт (по сравнению с вилочными погрузчиками);
• хорошую маневренность.

Важно выделить, что при управлении штабелером круговой обзор практически неограничен, что дает возможность своевременно выполнять требуемые манипуляции.

Выбор той или иной модификации штабелера зависит от многих факторов. Среди них можно выделить потребности покупателя и его финансовые возможности. Ниже приведены несколько нюансов, которые следует учитывать в процессе выбора штабелера:

• Габариты грузового места. В большинстве случае вилы штабелера рассчитаны для работы с поддонами со стандартными размерами (1200 на 800 мм). Но также есть модели с нестандартными грузоподъемными устройствами. Это необходимо учитывать если предполагается проведения работ с грузами, имеющими различные размерные показатели.
• Дорожный просвет. Конструкция штабелера предполагает, что осевое расстояние между колесами существенно меньше чем у вилочного погрузчика. Поэтому такую технику можно использовать только на площадках с ровным полом. В случае если на поверхности пола склада присутствуют дефекты, то лучше обратить внимание на спецтехнику с изменяемым или увеличенным дорожным просветом.
• Остаточная грузоподъемность. В процессе подъема вил происходит некоторое снижение их способности выдерживать определенную массу груза. Это связано с таким параметром как смещение центра тяжести, что в случае нарушения требований безопасности может привести к опрокидыванию устройства. Поэтому в процессе подбора штабелера следует уделить внимание изучению технической документации. Чем выше остаточная грузоподъемность, тем надежнее и безопаснее специальная техника.
• Тип привода. Выбор штабелера по такому признаку зависит от объема работ, размера складской территории. Для больших площадей оптимальным решением будет штабелер с электроприводом, работающим от аккумуляторной батареи. В случае если площадь склада сравнительно небольшая подойдет устройство с ручным управлением. Важно выделить, что штабелеры с электроприводом могут оснащаться кислотными или гелиевыми АКБ. Первый вариант изделий относится к обслуживаемым батареям, а второй не требуют дополнительного ухода. Кроме того, аккумуляторы также подразделяются на стартерные и тяговые. В первом случае подразумеваются батареи с напряжением 12 В, которые используются на несамоходной технике с электроподъемом. Тяговые АКБ выдают напряжение 24 В, а применяют их на оборудовании, работающем в условиях интенсивных нагрузок.
• Грузоподъемность и высота подъема устройств для складов. Являются важными показателями, указывающим на производительность техники. Важно подбирать штабелер, который имеет данные значения несколько превышающие средние по складу. Например, если в основном вес паллетов не более 1700 кг, то лучше купить спецтехники имеющую грузоподъемность 2 тонны. В этом случае небольшой запас будет гарантировать надежную работу оборудования. В среднем, высота подъема штабелера не превышает 6 метров (за исключением некоторых специализированных моделей). Поэтому следует учитывать степень многоярусности стеллажей.

Если наблюдается их дефицит или же доставку придется ожидать довольно долго, то использование такой техники может привести к внезапным простоям из-за поломок, что в конечном итоге скажется на эффективности функционирования склада.

Таким образом выбор наиболее подходящего штабелера для склада является ответственной задачей и от правильного подбора оборудования во многом зависит финансовый успех предприятия. Поэтому рекомендуется покупать штабелер с учетом мнения специалиста. Благодаря его участию удастся купить штабелер для складов наиболее соответствующий потребностям того или иного предприятия.
