Устройство лазерной головы

Что такое лазерная голова

   Лазерная голова — это важнейший рабочий узел оборудования, применяемого для резки и гравировке различных материалов. Именно она отвечает за формирование, направление и точную фокусировку луча излучения. От корректной работы напрямую зависят качество резки, чистота кромки и стабильность всего процесса. В современных станках голова для проектируется с учётом высоких нагрузок, что делает её универсальной для обработки металла разной толщины и плотности.

Устройство лазерной головы

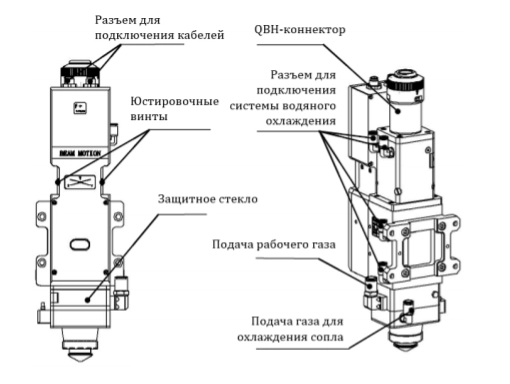

   Устройство представляет собой сложную комбинацию механических, оптических, электронных элементов. Конструкция рассчитана на высокие температуры, вибрации, загрязнение продуктами резки. Лазерная режущая головка принимает луч от источника лазерного излучения, корректирует его параметры, направляет точно в рабочую зону станка. Надёжность конструкции позволяет использовать её как для резки, так и для сварки, высокоточной обработки.

Из каких компонентов состоит

   Стандартная головка лазерного станка состоит из следующих элементов:

• коллиматора для выравнивания луча;

• фокусирующей линзы;

• защитного стекла;

• сопла для подачи газа;

• системы слежения за поверхностью;

• системы охлаждения;

• герметичного корпуса.

Все компоненты образуют единую оптической системы, обеспечивающую стабильную работу головы.

Коллиматор

   Коллиматор выполняет важную задачу — преобразует расходящийся луч лазера в параллельный поток. Это необходимо для дальнейшей точной фокусировки. Использование качественного коллиматора снижает потери мощности, повышает эффективность резки металла, особенно при работе на высоких скоростях.

Охладитель

   Охладитель предотвращает перегрев оптики, механических элементов. В большинстве случаев применяются водяные системы охлаждения с подключением к чиллера. Эффективное охлаждение стабилизирует работу, продлевает срок службы линзы, защитного стекла.

Линза

   Фокусирующая линза концентрирует луч лазера в минимальное пятно. Линзы различаются по фокусному расстоянию, подбираются под конкретные задачи резки металла. Качество оптики напрямую влияет на глубину реза, чистоту кромки, точность обработки.

Защитное стекло

   Защитное стекло служит барьером между зоной резки и оптическими элементами. Оно защищает линзы от брызг расплавленного металла, пыли, дыма. Защитное стекло является расходным элементом и требует регулярной замены для сохранения качества, стабильности лазерной головы.

Система слежения

Система слежения поддерживает оптимальное расстояние между режущей головы и поверхностью материала. Она компенсирует неровности листа, предотвращает столкновения и обеспечивает точность автофокусировки. Это особенно важно при резке металла на высоких скоростях и при обработке тонких заготовок.

Критерии выбора лазерной головы

   Выбор должен учитывать параметры оборудования и задачи производства. Неправильно подобранная головка может снизить ресурс станка, ухудшить качество резки.

Совместимость по мощности

   Лазерная голова должна соответствовать мощности источника излучения. Несоответствие приводит к перегреву, повреждению элементов оптики.

Наличие автофокуса

   Автофокус значительно упрощает настройку, повышает точность резки. Он особенно полезен при серийном производстве, частой смене толщины металла.

Система отслеживания поверхности материала

   Наличие датчиков высоты позволяет компенсировать деформации листа и снижает вероятность брака. Это важный параметр для промышленного лазерного станка.

Совместимость с системой охлаждения

   Лазерная головка должна быть полностью совместима с установленной системы охлаждения. Это обеспечивает стабильную работу, безопасность и долговечность всего оборудования.

Сравнительная таблица основных компонентов

Особенности эксплуатации

   Для стабильной необходимо регулярно проверять состояние защитного стекла, уровень охлаждающей жидкости, корректность работы системы слежения. Использование качественные конструкции охлаждения, своевременное обслуживание снижают риск перегрева, потери фокуса. При интенсивной эксплуатации рекомендуется проводить профилактический осмотр оптики, элементов автофокусировки.

Дополнительные элементы конструкции

   Помимо основных узлов, устройство включает вспомогательные элементы, повышающие стабильность и безопасность работы. К ним относятся уплотнительные части, предотвращающие попадание пыли внутрь корпуса, а также быстросъёмные крепления, упрощающие обслуживание. Современные конструкции часто оснащаются датчиками давления газа, системой контроля загрязнения защитного стекла, что снижает риск выхода оборудования из строя.

   Грамотно подобранное устройство повышает производительность станка, улучшает качество, снижает эксплуатационные затраты, делая их ключевым в современном производстве.

   Устройство представляет собой сложный, но логично организованный механизм, в котором каждая часть выполняет важную функцию. Понимание принципов работы позволяет правильно подобрать оборудование под задачи резки металла, повысить производительность станка и снизить затраты на обслуживание.
