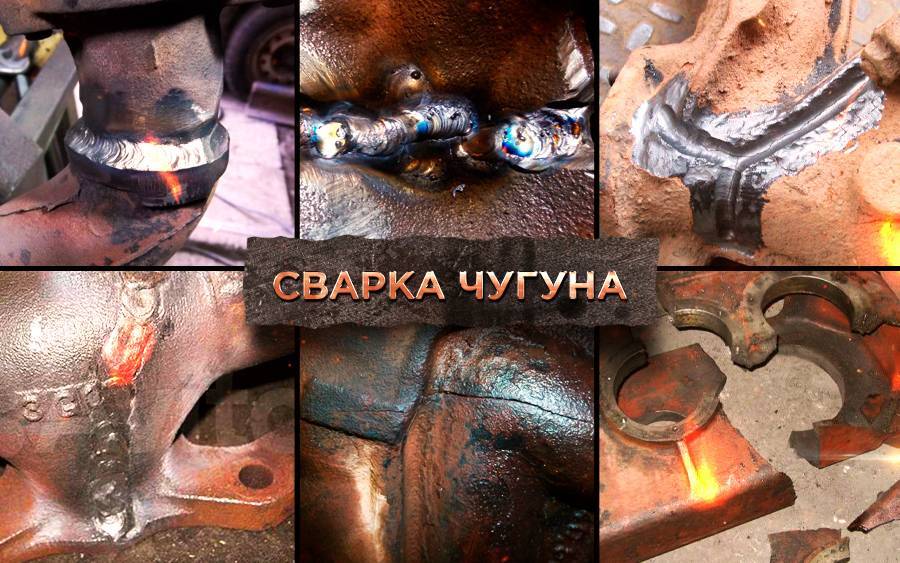

Сварка чугуна

Сварка чугуна — надежные методы для работы со сложным металлом

   Чугун — материал капризный, но незаменимый во многих отраслях, от машиностроения до сантехники. Его ремонт или соединение методом сварки часто вызывает трудности даже у опытных мастеров. Основная причина — высокое содержание углерода и специфическая структура (особенно у серого чугуна), приводящая к образованию трещин при быстром нагреве и охлаждении.

   Сварка чугуна осложняется склонностью к образованию трещин, высокой текучестью расплава и риском отбеливания зоны шва. В этой статье мы детально разберем эффективные способы соединения чугунных деталей, доступные как профессионалам, так и в домашних условиях.

Способы сварки чугуна

   Принципиально все методы можно разделить по температурному режиму подготовки и ведения процесса. Выбор оптимального способа зависит от типа чугуна, его состояния, требований к шву и доступного оборудования.

Основные методы

   Можно ли заварить чугун? Рассмотрим основные способы работы с металлом. Горячая сварка чугуна — наиболее надежный метод, минимизирующий риск трещин. Деталь предварительно нагревается до 600-700°C (для серого чугуна) в специальной печи или с помощью горелок. Сварочные работы ведут при этой температуре, после чего деталь медленно охлаждают, часто вместе с печью или укрыв ее теплоизоляционным материалом (асбестом, вермикулитом).

   При полугорячей сварке нагрев производится до более низких температур (300-400°C). Метод менее ресурсоемкий, чем горячий, но все равно требует контроля температуры и медленного охлаждения. Применим для менее ответственных конструкций или когда полный нагрев затруднен.

   Холодная сварка — самый доступный метод, не требующий предварительного нагрева всей детали. Однако он наиболее критичен к соблюдению технологии: выбору правильных электродов, силе тока, длине швов и приемам охлаждения. Часто применяется для устранения мелких дефектов, наплавки или ремонта в домашних условиях. Риск образования трещин и каленых зон здесь максимален.

Использование шпилек для усиления шва

   Эта технология — палочка-выручалочка при сварке массивных чугунных деталей или ремонте трещин с широким раскрытием, особенно холодным методом. Суть заключается в механическом связывании кромок перед наплавкой основного металла.

Процедура:

1. По обе стороны от трещины (или на соединяемых кромках) высверливают отверстия и нарезают резьбу.

2. Вворачивают стальные шпильки (обычно из низкоуглеродистой стали) так, чтобы они выступали над поверхностью на 4-6 мм.

3. Каждую шпильку обваривают по периметру электродом, создавая "грибки". Важно варить малыми участками, давая остывать предыдущему слою.

4. Пространство между шпильками аккуратно заполняют наплавленным металлом, также короткими валиками ("островками"), перекрывая швы.

   Шпильки берут на себя часть нагрузки, предотвращая раскрытие трещины и снижая напряжения в наплавленном металле.

Многослойная сварка

   Наплавку ведут не сплошным швом, а короткими валиками длиной 3-5 см ("каретками" или "островками"). Каждый последующий валик накладывают на остывший предыдущий (до температуры 50-60°C — рука терпит), часто в шахматном порядке. После каждого слоя шов проковывают небольшим молотком. Это снимает внутренние напряжения, уплотняет металл и улучшает его структуру. Первый слой обычно ведут электродом малого диаметра на минимальном токе для обеспечения хорошего сплавления с основным металлом. Последующие слои можно выполнять электродом большего диаметра.

Технология процесса

   Успешная сварка чугуна базируется на трех китах: тщательная подготовка, подбор расходников и режимов, строгое соблюдение техники выполнения.

Ручная сварка чугуна

   MMA (Ручная дуговая сварка штучным электродом) — самый распространенный метод для работы с чугуном, особенно в ремонтных мастерских и домашних условиях благодаря своей доступности и универсальности.

Как варить чугун ручной электросваркой

   На подготовительном этапе выполняется очистка — механическая и термическая. Зону сварки и прилегающих участков (30-50 мм) очищают от грязи, масла, краски, окалины болгаркой, шабером, растворителем. Обязательно разделка кромок под углом 60-90° на глубину дефекта или толщины металла для обеспечения провара. У концов трещин сверлят технологические отверстия (диаметром чуть больше ширины трещины) для остановки их распространения.

   Затем зону прогревают газовой горелкой до 100-200°C (при холодном методе) для удаления остатков влаги и снижения скорости охлаждения. Для ответственных швов или толстого металла — нагрев до температур полугорячего или горячего метода.

Режимы сварки:

➔ Ток. Постоянный ток обратной полярности (минус на электроде) — стандарт для большинства электродов. Он обеспечивает более стабильную дугу и меньший нагрев детали.

➔ Сила тока. Минимально возможная для данного диаметра электрода и положения сварки (примерно 30-40% от тока для стали). Диаметр электрода обычно 2-4 мм.

➔ Длина дуги. Короткая дуга (1-2 мм) для минимизации тепловложения.

   Техника ручной электросварки предполагает работу преимущественно в нижнем положении. Дугу ведут без поперечных колебаний, формируя узкий валик. Шов выполняют короткими участками длиной 3–5 см с перекрытием примерно на треть предыдущего. После каждого валика или слоя металл оставляют остывать естественным образом и выполняют проковку легкими ударами молотка для снятия внутренних напряжений. Варить начинают от края детали и ведут к центру либо применяют каскадный метод.

⚠️Главное правило: минимизировать тепловложение и не допускать перегрева детали.

Типы электродов для сварки чугуна

Чем варят чугун? Применяют специализированные электроды, которые можно разделить на группы:

   Выбор зависит от метода сварки (холодная/горячая), типа металла, требований к шву (прочность, обрабатываемость), бюджета. Для холодной сварки в домашних условиях оптимальны медно-никелевые (МНЧ-2, ОЗЧ-3,4) или железо-никелевые (ОЗЧ-2) электроды.

Изготовление самодельных электродов

   В аварийных условиях, когда отсутствуют специализированные электроды, допускается изготовление самодельных, но качество шва при этом снижается. В качестве стержня используется медная проволока диаметром 2–5 мм. Для покрытия применяют два варианта. Первый — расплавленный мел (карбонат кальция), смешанный с жидким стеклом (силикатным клеем) до консистенции сметаны.

   Как правильно варить чугун электродами по чугуну? Проволоку погружают в смесь, дают стечь лишнему составу и просушивают. Второй — обмотка проволоки тонкой жестью, например от консервной банки, с последующей обмазкой смесью толченых электродов УОНИ-13/55 или АНО-4 и жидкого стекла.

   Такие электроды используют только для неответственного ремонта мелких дефектов на сером чугуне холодным методом. Требуется тщательная подготовка. Рекомендуется работать на малом токе с обратной полярностью, выполнять короткие швы и проводить проковку. Получающийся шов будет мягким за счет меди, но с низкой прочностью сцепления. Метод применяется исключительно как крайняя мера.

Режимы подогрева и их влияние

   Температурный режим — критический параметр при проведении работ. Недостаточный прогрев или резкое охлаждение — верный путь к трещинам. Рассмотрим основные режимы.

Локальный подогрев (100-200°C)

   Обязателен даже при холодной сварке. Удаляет влагу, замедляет охлаждение зоны шва. Снижает градиент температур. Минимизирует риск отбеливания (образования твердого, несверлимого белого чугуна в зоне термического влияния).

Полугорячий подогрев (300-400°C)

   Снижает напряжения, риск трещин и отбеливания. Требует меньше ресурсов, чем полный нагрев. Подходит для деталей средней ответственности или когда полный нагрев невозможен.

Горячий подогрев (600-700°C для серого чугуна)

   Максимально снижает термические напряжения, полностью предотвращает отбеливание, позволяет металлу шва и основному чугуну медленно трансформироваться при остывании. Дает наилучшее качество соединения. Требует печи или мощных горелок, теплоизоляции для медленного остывания (иногда до 100°C за 10-12 часов).

Способы подогрева в полевых условиях

   В полевых условиях важно обеспечить правильный подогрев заготовки. Это снижает риск трещин и сохраняет прочность соединения. Даже без стационарного оборудования можно организовать работу — для этого используют мобильные и временные способы нагрева.

Когда печи нет, используют:

1. Газовая горелка (ацетилен, пропан, MAPP-газ). Наиболее универсальный способ. Можно добиться нужной температуры локально или прогреть небольшую деталь целиком. Для контроля используют термокарандаши или пирометр. Ключ — равномерный прогрев зоны работ и прилегающих участков.

2. Угольные или нихромовые нагреватели. Электрические гибкие маты или ленты, обертываемые вокруг детали. Требуют источника питания, но обеспечивают более равномерный и контролируемый нагрев, чем горелка.

3. Индукционный нагрев. Использует токи высокой частоты. Эффективен для массового производства или сложных деталей. Минус: дорогое оборудование.

4. Печь «кустарная». Для небольших деталей можно соорудить камеру из огнеупорного кирпича, нагреваемую газовыми горелками.

   После завершения сварки, особенно при горячем или полугорячем методе, деталь требует медленного остывания. Ее укрывают асбестовым полотном, вермикулитом, сухим песком или помещают в остывающую печь. Чем массивнее деталь, тем медленнее должно идти охлаждение. Резкое охлаждение водой или на воздухе сведет на нет весь смысл подогрева и гарантированно приведет к трещинам.

Сварка чугуна полуавтоматом

   Полуавтоматическая сварка (MIG/MAG)— эффективное решение для соединения чугунных деталей, особенно при ремонте крупногабаритных конструкций. Плюсы: высокая производительность и контроль тепловложения.

Какая сварочная проволока необходима

   Для сварки полуавтоматом чугуна применяют специализированную проволоку, минимизирующую риск трещин и пор:

● Никелевая (ERNi-1, ERNiCu-7). Оптимальна для большинства работ. Чистый никель (ERNi-1) снижает напряжения в шве, а медно-никелевые сплавы (ERNiCu-7) повышают эластичность соединения.

● ПАНЧ-11. Отечественный аналог на основе никеля. Не требует газа или флюса благодаря само защитным свойствам, подходит для полевых условий. Диаметр — 1.2 мм, режимы: ток 80–180 А, напряжение 14–18 В.

● Порошковая (ПП-АНЧ-1/2/3). Для холодного (ПП-АНЧ-1), полугорячего (ПП-АНЧ-2) и горячего (ПП-АНЧ-3) методов. Флюсовый слой создает защитный газовый экран, снижая тепловой градиент.

⚠️Стальная проволока (например, Св-08Г2С) не подходит — шов растрескивается из-за несовместимости структур.

Как сваривать чугун полуавтоматом

   Сначала зону соединения зачищают от масла, грязи и окалины с помощью болгарки или пескоструйного аппарата. Трещины разделывают — концы засверливают, а края скругляют, при толщине более 5 мм формируют фаску под углом 45–60°. Место шва локально подогревают до 100–200 °C горелкой, чтобы удалить влагу и снизить риск теплового удара.

   Перед началом работ оборудование настраивают на обратную полярность, где минус подается на изделие. Ток устанавливают минимальный — 80–110 А при использовании проволоки диаметром 1,2 мм, скорость подачи — 4–5 м/ч.

   Сварочный шов выполняют короткими участками длиной 3–5 см с перекрытием, удерживая горелку под углом 50–60° и избегая поперечных колебаний. Между проходами делают паузы до остывания металла примерно до 50–60 °C, когда поверхность можно терпеть рукой. После окончания деталь укрывают асбестовым полотном или засыпают песком для замедленного охлаждения.

Сварка чугуна аргоном (TIG)

   Аргонодуговая сварка (TIG) обеспечивает высокую точность, но требует опыта. Как сваривать чугун этим методом? Аргонодуговая сварка чугуна (TIG) дает высокую точность соединения, но требует значительного опыта. Для работы используют никелевые присадочные прутки марки ERNi-1 или алюминиево-бронзовые сплавы, если деталь не несет ответственной нагрузки.

   Поверхность зачищают до металлического блеска и прогревают до 250–300 °C. Работы выполняют на постоянном токе прямой полярности при силе тока 70–90 А для прутка диаметром 3 мм, удерживая дугу длиной 2–3 мм. Технология сварки чугуна: шов формируют прерывистой «дорожкой» с применением коротких участков, каждый из которых после наложения проковывают молотком для снятия напряжений.

Параметры сварки и настройки оборудования

Настройки зависят от метода и толщины металла:

   Указанные значения подходят для большинства ремонтных и производственных работ.

Техника выполнения швов

   Важно выбрать способ, который обеспечит прочность и долговечность соединения. Применяют приемы, снижающие внутренние напряжения и риск дефектов:

● Многослойная наплавка. Первый слой — никелевой проволокой для создания переходной зоны, последующие — совместимыми сплавами.

● Проковка швов. Каждый слой обрабатывают молотком для снятия напряжений.

● Температурный контроль. Инфракрасный пирометр для отслеживания нагрева (не выше 600°C).

   Соблюдение этих приемов повышает качество шва и продлевает срок службы детали.

Холодная сварка в аварийных условиях

   Для ручной дуговой сварки используют электроды МНЧ-2 или ОЗЧ-6 с содержанием никеля или меди, работающие на обратной полярности при силе тока 90–110 А. При полуавтоматической сварке применяют проволоку ПП-АНЧ-1, пригодную для работы при температуре до −10 °C.

Преимущества и ограничения

✅ Преимущества:

● Не требует громоздкого оборудования.

● Подходит для домашних условий и полевого ремонта.

❌ Ограничения:

● Риск трещин и пор при толщине металла >10 мм.

● Шов уступает в прочности соединениям, полученным горячей сваркой.

Экстренные методы и импровизация

   При отсутствии специализированных материалов для ремонта используют подручные решения. Один из вариантов — стальные шпильки, которые ввинчивают по краям трещины и обваривают медным электродом. Ещё один способ — пайка бронзовыми припоями с применением паяльной лампы и флюса (буры) при температуре 700–800 °C.

Метод с использованием медных накладок

   Эффективна и технология с медными накладками. Пластины толщиной 2–3 мм укладывают вдоль шва, фиксируют шпильками и обваривают по периметру никелевым электродом. Медь отводит тепло и уменьшает риск отбеливания.

Требования безопасности

   Сварка чугуна сопровождается рядом опасностей. При работе выделяются токсичные газы, включая оксид углерода и озон. Дуга создает интенсивное ультрафиолетовое излучение, а расплавленный металл может образовывать опасные брызги.

Основные опасности и особенности сварки чугуна

   Важно учитывать возможные повреждения металла, которые снижают прочность и долговечность шва:

1. Отбеливание. Образование твердого цементита при перегреве, приводящее к растрескиванию.

2. Поры в шве. При попадании влаги или загрязнений.

3. Деформации. Из-за остаточных напряжений.

   Меры защиты: Вентиляция, термостойкая одежда, маска с автозатемнением, огнетушитель.

Контроль качества и дефекты

   После проведения работ обязательны:

● Осмотр. Трещины, поры, непровары.

● Пневмоиспытания. Для герметичных швов (давление 0.5–1 атм).

● Механическая обработка. Сверление/шлифовка шва проверяет отсутствие отбеленных зон.

   Среди распространённых дефектов встречаются трещины, возникающие из-за резкого охлаждения или повышенного содержания углерода, а также кратеры, появляющиеся при неправильном завершении шва.

Заключение

   Сварка чугуна — сложная, но выполнимая задача при соблюдении трех правил: грамотный выбор расходников, контроль температуры и поэтапное охлаждение. Для ремонта в домашних условиях оптимальна холодная сварка полуавтоматом с проволокой ПАНЧ-11 или никелевыми электродами. Ответственные соединения требуют горячей сварки с подогревом до 600°C.

   Заварить чугун возможно даже в аварийной ситуации — например, медными накладками или шпильками. Главное — не игнорировать подготовку и безопасность: 90% брака возникает из-за недостаточной зачистки и спешки.
