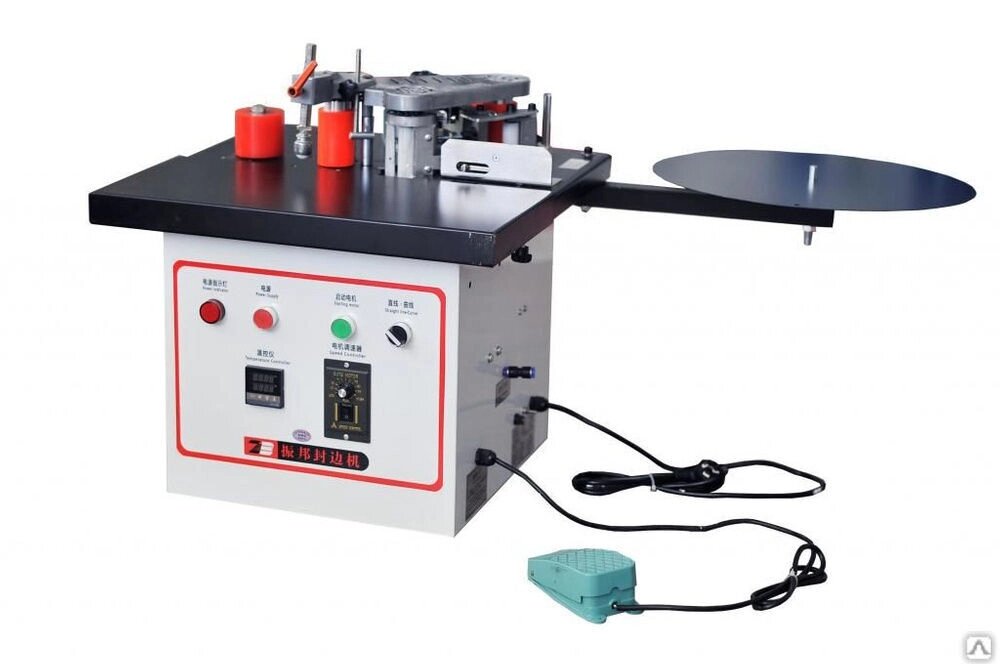

Кромкооблицовочный станок: назначение и применение

   Кромкооблицовочный станок – оборудование, которое используется в мебельном производстве для приклеивания кромочного материала к торцам изделия. Это помогает придать эстетичность предмету, защитить его от повреждений, влаги, выделения формальдегида.

Принцип работы кромкооблицовочного станка

   Процесс облицовки происходит поэтапно, в определенной последовательности: кромка подается и приклеивается клеевой системой, излишки материала по всему периметру удаляются, выполняется фрезерование, циклевка, полировка.

Современное оборудование отличается полной автоматизацией рабочих процессов; синхронизация узлов обеспечивает точность, повторяемость результата.

Клеевая ванна: конструкция, настройка

  Клеевая ванна является ключевым элементом оборудования, используется для нагрева, подачи состава. Она обеспечивает стабильность температурного режима, состояния клея, а также влияет на прочность соединения, отсутствие дефектов.

Ванна нижнего расположения

   Конструкция, при которой клеевая ванна расположена ниже линии подачи заготовки. Подача состава осуществляется по направлению снизу вверх; используется клеевой вал. Схема обеспечивает простое обслуживание, визуальный контроль уровня рабочей жидкости. Для того чтобы избежать неравномерного нанесения состава, оборудование требует тщательной настройки.

Ванна верхнего расположения

   В случае, когда ванна расположена над заготовкой, клеевой состав стекает под воздействием силы тяжести. Такой вариант, как правило, используется в высокоскоростных моделях – станках, при эксплуатации которых особенно важна стабильность слоя.

Параметры настройки клеевой системы

   Ключевыми параметрами при настройке системы являются температурный режим, уровень клеевого состава, давление вала. Температура подбирается в соответствии со свойствами клея: уровень обеспечивает равномерный захват площади без переполнения. Давление вала отвечает за плотность контакта вала с изделием.

Прижимная группа, транспортная система

Регулировка прижимных роликов

   Прижимные ролики отвечают за контакт изделия с заготовкой в момент, когда производится приклеивание элементов. При регулировании учитываются усилие прижима, угол наклона: избыточное давление может стать причиной деформации изделия, а его нехватка приводит к отслоению материала.

Современные модели оснащаются пневматическими системами для максимально точной регулировки давления.

Транспортная система

   Транспортная система станка отвечает за то, чтобы при подаче заготовки были задействованы все рабочие элементв. В ее состав входят приводные ролики, направляющие, система синхронизации скорости.

   Рывки и проскальзывания могут привести к смещению элементов, появлению дефектов на облицовке.

Торцовочный узел: обрезка свесов

   Торцовочный узел отвечает за отсутствие выступающих элементов по всей длине изделия. Для их устранения используются пильные диски с быстрым маятниковым ходом. На качество обрезки влияют жесткость крепления, качество выбранного инструмента.

Настройка угла торцовки

   Угол торцовки – показатель, который должен точно совпадать с углами заготовки. Для регулирования можно использовать механический и электронный методы: проверка результата выполняется на пробной детали.

Типичные неисправности

   К проблемам, с которыми чаще всего сталкиваются при работе со станком, относятся поврежденные или затупленные пилы, наличие люфта в маятниковом механизме, загрязнение направляющих. Избежать их просто: нужно регулярно производить чистку, замену инструментов.

Фрезерная группа и снятие свесов

   Данная группа отвечает за удаление излишков кромки по всей толщине изделия; с ее помощью формируется ровный край.

Принцип работы копирной системы

   Копирная система состоит из копирного ролика, фрезы: ролик скользит по пласти заготовки, а фреза повторяет его траекторию, снимая свес. Точность копирования зависит от жёсткости шпинделя, качества ролика, отсутствия люфтов.

Параметры настройки

   Настраивают вылет фрезы, скорость вращения, подачу. Для толстых кромок –увеличивают глубину съёма, для тонких – снижают. Важно соблюдать баланс между производительностью и качеством поверхности.

Циклевка и полировка кромки

   Циклевка удаляет микронеровности и остатки клея, полировка придаёт кромке гладкость и блеск.

Радиусная цикля

   Радиусная цикля обрабатывает закруглённые участки, повторяя их профиль. Её используют для кромок с фаской или радиусом, чтобы не повредить геометрию.

Плоская (клеевая) цикля

   Плоская цикля предназначена для снятия тонкого слоя материала, остатков клея по прямой кромке. Она особенно важна при проведении работ с PUR-клеями, которые образуют более жёсткую плёнку.

Полировальный узел

   Полировальные щётки или валы придают финишный вид. Скорость вращения, усилие прижима подбирают под материал кромки: для ПВХ используют более мягкие режимы, для ABS — более интенсивные.

Узел прифуговки: предварительное фрезерование

   Узел прифуговки выравнивает торец заготовки перед приклеиванием кромки. Это повышает качество склейки и снижает риск отслоения.

Функции прифуговки

   Основные функции — удаление сколов, выравнивание торца, создание ровной поверхности для контакта с клеем. Прифуговка особенно важна при обработке изделий из ЛДСП, где торец часто имеет дефекты после раскроя.

Конструкция и инструмент

   Узел представляет собой сочетание двух фрез, вращающихся в противоположных направлениях. Используют фрезы с твёрдосплавными пластинами, что обеспечивает чистый рез без ворса, сколов.

Настройка температурных режимов клея

   Уровень нагрева — один из ключевых параметров качественного приклеивания.

Клеи EVA (этиленвинилацетат)

   Для EVA-клеев рабочая температура обычно варьируется в диапазоне 180–200 C. Они быстро схватываются, но требовательны к влажности и перепадам температуры.

Клеи PUR (полиуретан)

   PUR-клеи требуют более точного контроля температуры (120–140 C), работают в герметичных условиях, так как отверждаются под воздействием влаги. Они дают более прочное соединение, но сложнее в эксплуатации.

Режим ожидания

   В режиме ожидания температуру снижают, чтобы предотвратить перегрев и деградацию клея. Для PUR-систем важно также минимизировать контакт с воздухом, чтобы избежать преждевременного отверждения.

Анализ типичных ошибок оператора

Ошибки при работе с клеевой системой

   Частые ошибки — неправильный нагрев, избыток/недостаток клея, использование несовместимых материалов. Это приводит к отслоению кромки или появлению пузырей.

Ошибки настройки механических узлов

   Неверная настройка прижимных роликов, неправильные углы торцовки и фрезерования вызывают смещение кромки, образование внешних дефектов, неровные края.

Организационные ошибки

   К ним относят отсутствие регулярной проверки инструмента, игнорирование регламента обслуживания, работу без пробных прогонов. Это увеличивает процент брака, износ оборудования.

Регламент технического обслуживания

Ежесменное обслуживание

   Включает очистку клеевой ванны, проверку состояния инструмента, контроль давления в пневматике, удаление остатков состава, стружки.

Еженедельное обслуживание

   Проводят более глубокую чистку узлов, проверяют натяжение ремней, состояние роликов и направляющих, смазывают подвижные части.

Ежемесячное обслуживание

   Выполняют диагностику электроники, проверяют калибровку узлов, заменяют изношенные детали и проводят контроль геометрии станка.

Полугодовое обслуживание

   Включает полную разборку и чистку клеевой системы, замену фильтров, проверку герметичности узлов и обновление программного обеспечения (если станок оснащён ЧПУ).
