Пресс гидравлический Stalex WС67-40/1600 E22

Описание станка:
Гидравлический гибочный пресс - предназначен для сгибания листового металла путём создания больших сжимающих усилий, используется для выполнения качественных серийных гибов, например, при производстве фасадных кассет, металлических дверей, электрошкафов, приточных установок, фильтров, облицовочных панелей.
Листогибочный пресс Stalex WC67K имеют жесткое (через трубчатую траверсу) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста и надёжна, применяется всеми мировыми производителями листогибочных прессов.
Управление гибочным прессом осуществляется при помощи оснащенного системой УЦИ Estun Е22, это промышленный контроллер с числовым программным управлением (ЧПУ), поддерживающей работу по двум осям Y / Х:
Ось Y отвечает за параллельность движения траверсы (пуансона) синхронизируя работу 2ух гидроцилиндров (через торсионный вал синхронизируя и передовая движение).
Движение доступно в двух режимах режим настройки и рабочий режим, с отображением координат на мониторе:
Режим настройки – с остановкой пуансона в любой точке, в данном режиме осуществляется регулировка хода траверсы (движение механизмов продолжается пока удерживается соответствующая кнопка на пульте управления).
Рабочий режим – гибка на заданный угол (по заранее найденной координате Y, соответствующей необходимому углу, вычисляемой на станке в зависимости от толщины/марки металла) с возможностью настройки угла, т.е. работа c координатами инструмента (погружением/ходом ножа в матрицу) и изменением времени удержания.
Ось Х – фронтальное перемещение заднего упора (вперёд-назад), движение продолжается пока удерживается соответствующая кнопка на пульте управления.
Е22 позволяет создавать последовательность гибов и сохранять их в программы по 25 шагов, с последующим повторением, существенно уменьшающая стоимость без ущерба для высокой точности и производительности работ.
Е22 – с асинхронным двигателем для осей Y / X,
Датчик оптической линейки (установленной на станине станка) передаёт показания положения вала, при необходимости это положение по координате Y можно корректировать, регулируя любой из 2ух гидроцилиндров, ослабляя узел и выводя координату в необходимую точку/параметр при помощи УЦИ Estun Е22 - контроллер с числовым программным управлением (ЧПУ).

Регулировка по оси Y (ход траверсы) и X (ход заднего упора) осуществляется высокоточными двигателями от контроллера. Система позволяет отображать реальное положение осей станка и избавить оператора от вычислительных ошибок, возможность ввода значения математического ограничения движения механизмов (задних упоров и траверсы). Значения измеряемых координат отображаются на дисплее. Значение положения заднего упора гибочного станка поступает с датчика перемещения (энкодера), установленного на приводном винте ШВП. Положение траверсы гибочного станка отслеживается с помощью оптоэлектронных датчиков оптической линейки, установленной на станине станка (сигнал поступает на УЦИ преобразуясь в цифровое значение перемещения инструмента).

Высокая автоматизация работы станка обеспечивает высокую производительность и надёжность.
Ось R – механическое вертикальное перемещение заднего упора (вверх-вниз).


Преимущества и особенности гидравлического листогиба Stalex WC67K
• Конструкция гидравлического листогиба имеет высокую жёсткость и стабильность, нужный эффект достигается за счёт термической обработки на собственном производстве, с целью изменения структуры и свойств, для повышения прочности, твердости и устойчивости к вибрации готового изделия.
• Точная "геометрия" составных частей станины достигается - за счёт раскроя заготовок на станках лазерной и плазменной резки с ЧПУ;
• станок имеет две скорости работы: холостой (быстрый) и рабочий (медленный) ход;
• синхронизация движения правого и левого гидроцилиндра через торсионный вал;
• управление листогибом осуществляется контроллером Estun E22;
• после ввода программы управление осуществляется в автоматическом режиме;
• программирование хода заднего упора с точностью до 0,1 мм;
• программирование времени задержки в нижней точке;
• сохранение 40 программ по 25 шагов в каждой;
• конструкция заднего упора с ШВП;
• цилиндры и поршни изготовлены из стали 45 с закалкой и отпуском, чистовой расточкой, экструзией;
• регулируемая по высоте передняя поддержка листа;
• система крепления – универсальная система от поставщика Guoling, с широким каталогом инструмента;
• многоручьевая 4-х сторонняя матрица и пуансон 90 град. - в стандартной комплектации к листогибу.

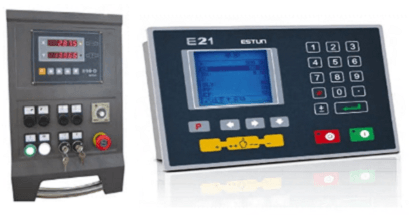

Контроллер Е22 - Основные функции:
• Установка математических ограничений (ограничение хода заднего упора и траверсы)
• Настройка времени выдержки
• Отображение положения заднего упора, с точностью 0,1 мм.
• Отображение позиций осей Х/Y
• Одностороннее позиционирование устранения люфта ШВП
• Автоматическая система, которая предотвращает столкновение заднего упора с заготовкой
• Возможность пошагового программирования, непрерывное позиционирование
• Возможность ручного режима работы
• Система контроля сервоприводов и частотного преобразователя
• Достаточное пространство для хранения 40 программ по 25 гибов/шагов (1 ось)
• В случае отключения питания: запоминает положение программы и параметры датчиков и положение пуансона
• Выбор системы измерения: дюйм / мм
• Автоматический поиск точки отсчета
• Счетчик изгибов
• Язык: Английский

Вид	Наименование	Марка	Страна происхождения
	Главный двигатель	Siemens	Германия
	Двигатель заднего упора	Detong	Shanghai Китай
	Электрические компоненты	Schneider	Франция
	Уплотнительные кольца	Nok	Япония
	Гидрораспределитель	Rexroth	Германия
	Контроллер	ESTUN Е22	Nanjing Китай
	Матрица/ Пуансон	Guoling	Maanshan Китай
	Разъёмы и переходники высокого давления	EMB	Германия
	ШВП (шарико-винтовая пара)	Hiwin	Тайвань
	Гидроцилиндр	Yuhua	Maanshan Китай
Насос		Rexroth	Германия
Ножная педаль		Karcon	Южная Корея
Контроллер с подвижным табло		ДА
Передние и задние ограждения защиты		ДА

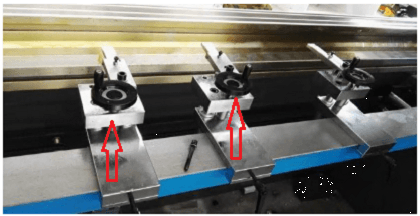

Задние упоры с шарико-винтовой парой		ДА
Задние упоры		20-500 мм
Кнопка аварийного отключения		ДА
Параметр		ед. изм.	Значение
Усилие гибки		тонн	40
Рабочая длина		мм	1600
Расстояние между колоннами		мм	1250
Глубина зева		мм	230
Макс. расстояние между столом и траверсой		мм	320
Рабочая высота стола		мм	500
Скорость подхода по оси Y		мм/сек	70
Рабочая скорость по оси Y		мм/сек	7
Скорость отхода по оси Y		мм/сек	70
Ход по оси Х		мм	500
Скорость по оси Х		мм/сек	230
Мощность двигателя		кВт	5,5
Масса		тонн	2,5
Габариты (ДхШхВ)		мм	1600х1200х1800
Режимы работы		Ручной (одношаговый)	+
		Полуавтомат-ий (многошаговый)	+
